      TPS62421 采用 3x3mm QFN 小型封裝的 2.25MHz 600mA/1000mA 雙路降壓轉換器

      數據：

      描述

      TPS6242x器件是同步雙路降壓DC-DC轉換器。它提供兩個獨立的輸出電壓軌，由1節鋰離子電池或3芯鎳氫/鎳電池供電。該器件還適用于標準的3.3V或5V電壓軌。

      TPS6242x的輸入電壓范圍為2.5 V至6 V，非常適合電池供電的便攜式應用，如智能手機，PDA和其他便攜式設備。

      使用EasyScale?串行接口，可在運行期間修改輸出電壓。因此，它支持低功耗DSP和處理器的動態電壓調節。

      TPS6242x工作在2.25MHz固定開關頻率，并在輕負載電流下進入省電模式，以保持整個負載的高效率當前范圍。對于低噪聲應用，可以通過將MODE /DATA引腳拉高來強制器件進入固定頻率PWM模式。在關斷模式下，電流消耗降至1.2μA。該器件允許使用小型電感器和電容器來實現小尺寸解決方案。

      TPS6242x可在40°C至85°C的自由空氣溫度范圍內工作。它采用10引腳無引腳封裝（3 mm×3 mm VSON）

      特性

      • 高效率高達95％
      • V IN 范圍為2.5 V至6 V
      • 2.25-MHz固定頻率操作
      • 輸出電流600 mA和100??0 mA
      • 可調輸出電壓0.6 V至V IN
      • 引腳可選輸出電壓支持簡單的動態電壓調整
      • 可選的EasyScale單引腳串行接口，用于動態輸出電壓調整
      • 省電輕載電流模式
      • 180°失相操作
      • PWM模式下的輸出電壓精度±1％
      • 兩者的典型32μA靜態電流< br>轉換器
      • 最低壓降的100％占空比
      • 10引腳VSON（3 mm×3 mm）提供

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS62421 TPS62400 TPS62401 TPS62402 TPS62403 TPS62404 TPS62410 TPS62420
      2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ?
      6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ?
      1.2 ? ? 0.6 ? ? 1.1 ? ? 1.2 ? ? 1.1 ? ? 1.2 ? ? 0.6 ? ? 0.6 ? ?
      1.8 ? ? 6 ? ? 1.575 ? ? 1.8 ? ? 1.575 ? ? 1.9 ? ? 6 ? ? 6 ? ?
      0.6 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.8 ? ? 0.6 ? ?
      2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ?
      2000 ? ? 2000 ? ? 2000 ? ? 2000 ? ? 2000 ? ? 2000 ? ? 2000 ? ? 2000 ? ?
      2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ?
      0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ?
      Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?
      Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ?

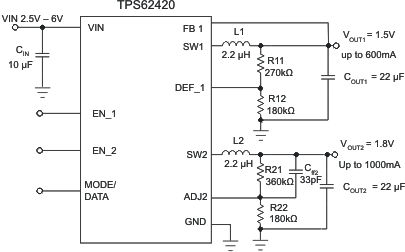

      方框圖 (1)
