Texas Instruments LM4041/LM4041xQ精密電壓基準數據手冊

Texas Instruments LM4041/LM4041xQ精密電壓基準功能多樣，使用方便，應用廣泛。該器件無需外部電容器即可工作，搭配所有容性負載均可穩定工作。

數據手冊：*附件：Texas Instruments LM4041，LM4041xQ精密電壓基準數據手冊.pdf

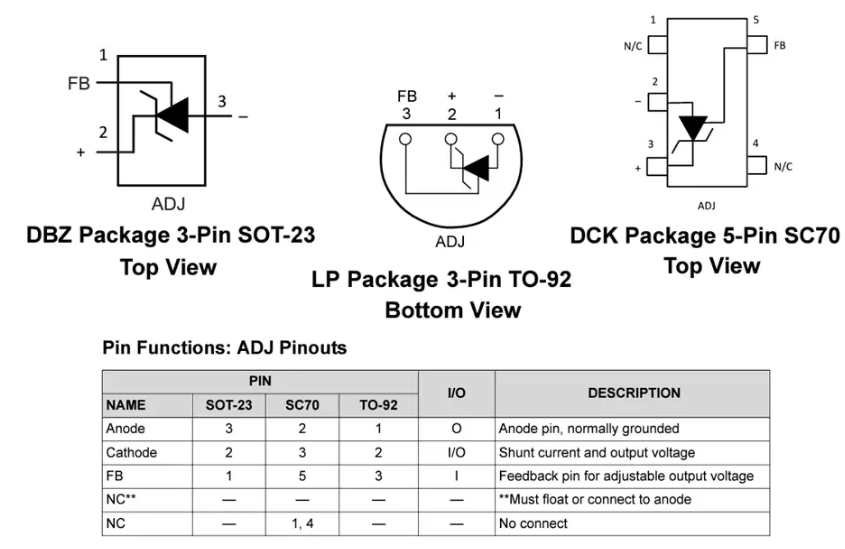

TI LM4041/LM4041xQ基準具有低動態阻抗、低噪聲和低溫度系數，可在寬工作電流和溫度范圍內支持穩定的輸出電壓。LM4041在晶圓類型中利用保險絲和Zener-zap反向擊穿電壓微調功能來提供四種輸出電壓容差，從A級的0.1%（最大值）到D級的1%（最大值）。因此，開發人員可以靈活地為應用選擇最佳性價比。LM4041有固定型（標稱電壓1.225V）或可調型（需要外部電阻分壓器將輸出設置為1.225V至10V之間的值）。

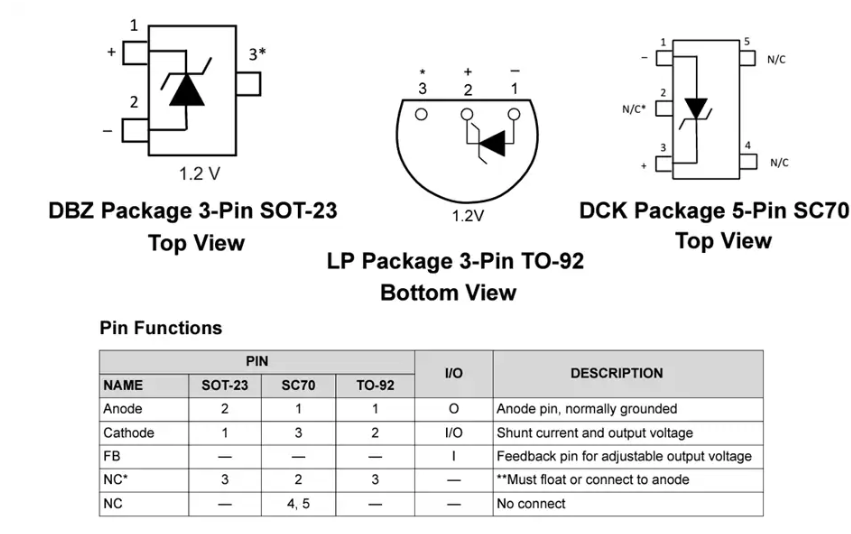

LM4041還設計用于便攜式應用，采用節省空間的SC-70和SOT-23-3封裝，最小電流為45μA（典型值）。TO-92封裝還可滿足通孔封裝要求。LM4041xI的工作環境溫度范圍為-40°C至+85°C，LM4041xQ的工作環境溫度范圍為-40°C至+125°C。

特性

1.225V固定和可調輸出（1.225V至10V）
輸出公差小，溫度系數低
- 最大0.1%，100ppm/°C – A級
- 最高0.2%，100ppm/°C - B級
- 最高0.5%，100ppm/°C – C級
- 最高1.0%，150ppm/°C - D級
低輸出噪聲：20μV ~~RMS~~ （典型值）
寬工作電流范圍：45μA（典型值）至12mA
對所有電容性負載均保持穩定；無需輸出電容器
這些器件采用
- 工業溫度范圍：-40°C至+85°C
- 擴展溫度范圍：-40°C至+125°C
