The TPS53311 提供完全集成的 3V 至 5V V在集成同步 FET 轉換器解決方案，總共 16 個組件，尺寸 200 mm^2^的 PCB 面積。由于 到低 R DS（開） 和 TI 專有的 SmoothPWM? 跳躍作模式，它 實現 95.5% 的峰值效率，在低至 100 mA 的負載下實現超過 90% 的效率。它要求 只需兩個 22μF 陶瓷輸出電容器，即可實現高功率密度的 3A 解決方案。

該TPS53311具有 1.1MHz 開關頻率、SKIP 模式作支持、預偏置 啟動、內部軟啟動、輸出軟放電、內部 VBST 開關、電源正常、EN/輸入 UVLO、過流、過壓、欠壓和過熱保護以及全陶瓷保護 output capacitor 支持。它支持 2.9 V 至 3.5 V 的電源電壓和 2.9 V 至 2.9 V 的轉換電壓 6 V，輸出電壓可在 0.6 V 至 0.84 V × V 范圍內調節 在 .
*附件：tps53311.pdf

TPS53311采用 3 mm × 3 mm 16 引腳 VQFN 封裝（符合 Green RoHs 標準且無鉛），工作溫度范圍為 –40°C 至 85°C。

特性

• 最大效率 95.5%
• 連續 3A 輸出電流
• 支持所有 MLCC 輸出電容器
• SmoothPWM? 自動跳過 Eco 模式?，實現輕負載效率
• 電壓模式控制
• 支持主從交錯作
• 同步率高達標稱頻率的 ±20%
• 轉換電壓范圍為 2.9 V 至 6 V
• 禁用期間的軟停止輸出放電
• 可調輸出電壓范圍為 0.6 V 至 0.84 V × V在
• 過流、過壓和過熱保護
• 小型 3 mm × 3 mm、16 引腳 VQFN 封裝
• 開漏電源良好指示
• 內部引導帶開關
• 低 R DS（開） 、24mΩ（3.3V 輸入）和 19mΩ（5V 輸入）
• 支持 Prebias 啟動功能

參數

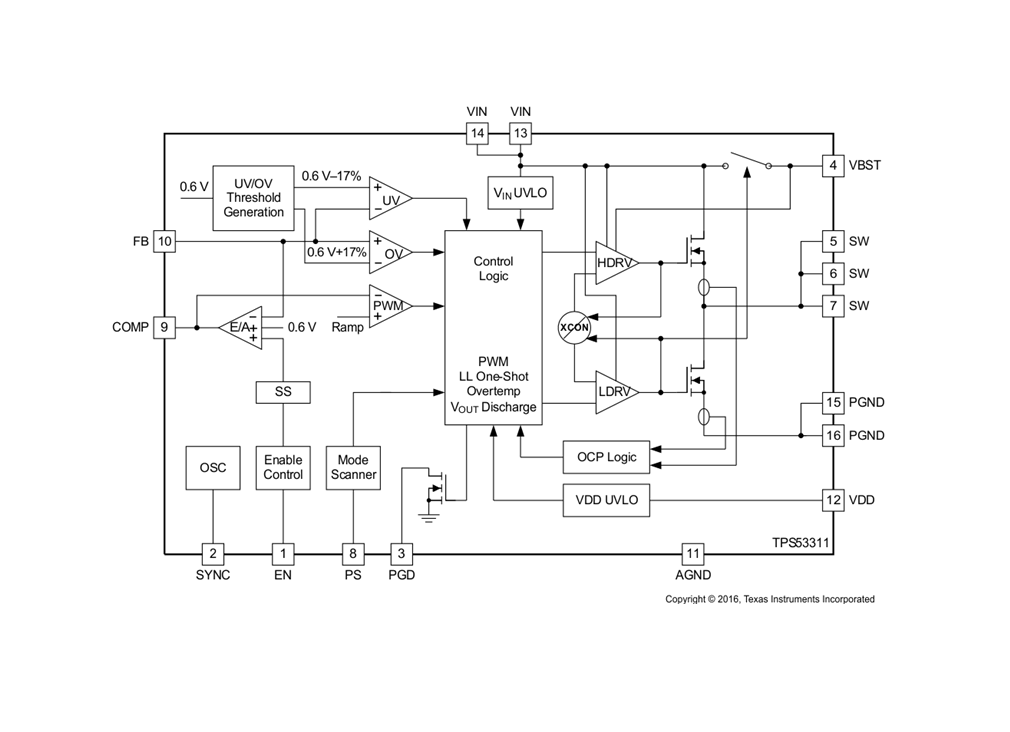

方框圖

1. 產品概述

TPS53311是一款高效率、集成同步FET的降壓調節器，專為提供3A輸出電流和寬輸入電壓范圍（2.9V至6V）而設計。該器件采用3mm×3mm的16引腳VQFN封裝，適用于需要高效率和緊湊尺寸的應用場景，如計算設備和數字消費電子產品。

2. 主要特性

• ?高效率?：最大效率可達95.5%，輕載時效率超過90%。
• ?寬輸入電壓范圍?：支持2.9V至6V的輸入電壓，適用于多種電源環境。
• ?高輸出電流?：連續輸出電流可達3A，滿足高功率需求。
• ?集成同步FET?：減少外部組件數量，簡化電路設計。
• ?多種保護功能?：包括過流保護、過壓保護、欠壓保護和過熱保護。
• ? Eco-mode? ?：輕載時自動跳過周期，提高輕載效率。
• ?預偏置啟動功能?：支持預偏置啟動，提高系統可靠性。

3. 功能描述

• ?電壓模式控制?：采用電壓模式控制，實現穩定的輸出電壓調節。
• ?Soft-Start?：軟啟動功能，減少啟動時的電流沖擊。
• ?Power Good?：功率良好指示，輸出電壓穩定后發出信號。
• ? UVLO（欠壓鎖定） ?：輸入電壓和偏置電壓過低時自動關斷，保護器件。
• ? OCP（過流保護） ?：實時監測并保護過流情況，確保系統安全。
• ? OVP/UVP（過壓/欠壓保護） ?：監測并保護輸出電壓，防止過壓或欠壓損壞。
• ? OTP（過熱保護） ?：溫度過高時自動關斷，防止器件過熱損壞。

4. 應用領域

• 5V降壓軌
• 3.3V降壓軌
• 其他需要高效率、高功率密度和緊湊尺寸的應用場景

5. 外部組件選擇

• ?電感?：根據輸出電流和紋波要求選擇合適的電感值。
• ?輸出電容?：推薦使用MLCC電容，確保輸出電壓的穩定性和紋波要求。
• ?輸入電容?：為輸入電壓提供穩定的電源，防止電壓波動影響內部電路。
• ?補償網絡?：采用Type III補償方法，確保系統的穩定性和快速瞬態響應。

6. PCB布局建議

• ?緊湊布局?：所有組件應盡可能靠近TPS53311，減小環路面積，降低EMI。
• ?關鍵信號路徑?：確保關鍵信號路徑（如VIN、SW、FB、COMP等）的布線盡可能短且寬，減少信號干擾。
• ?地平面使用?：充分利用PCB的地平面，提高系統的熱散逸和電氣性能。

7. 封裝與訂購信息

• ?封裝類型?：3mm×3mm的16引腳VQFN封裝。
• ?訂購信息?：具體訂購信息請參考數據手冊或TI官方網站。

8. 安全與合規

• ?絕對最大額定值?：明確列出器件在工作時應避免超過的電氣和溫度條件。
• ?熱信息?：提供熱阻等熱特性參數，幫助設計有效的熱管理方案。
• ?靜電放電（ESD）保護?：提醒用戶在處理該器件時采取適當的防靜電措施。
