TPS53311提供完全集成的3 V至5 VV _IN 集成同步FET轉換器解決方案，總共16個組件， PCB面積為200 mm ² 。由于低R _DS（on）和TI專有SmoothPWM?跳過操作模式，它可實現95.5％的峰值效率，并且在負載輕至100 mA時效率超過90％。它只需要兩個22μF陶瓷輸出電容，用于功率密集的3A解決方案。

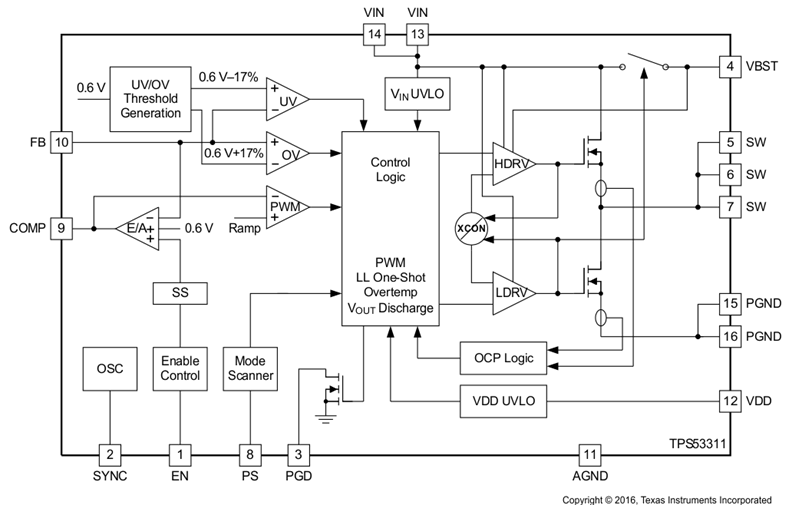

TPS53311具有1.1 MHz開關頻率，SKIP模式操作支持，預偏置啟動，內部軟件啟動，輸出軟放電，內部VBST開關，電源良好，EN /輸入UVLO，過流，過壓，欠壓和過溫保護以及所有陶瓷輸出電容支持。它支持2.9 V至3.5 V的電源電壓和2.9 V至6 V的轉換電壓，輸出電壓可在0.6 V至0.84 V×V _IN 范圍內調節。

TPS53311采用3 mm×3 mm 16引腳VQFN封裝（符合綠色RoH標準且無鉛），工作溫度范圍為-40°C至85°C。
