一、多光譜傳感器概述

多光譜傳感器通過分光技術將光分為窄波段，經探測器轉換為電信號，處理后提取目標多光譜特征，通過不同譜段反射/輻射差異識別物質特性。由光學（成像、分光元件）、控制和顯示部分（信號處理、圖像呈現）組成，具備多波段探測、高光譜分辨率、非接觸測量等特點，應用于農業、環境、醫療、工業、遙感、安防等領域。

二、實現原理與技術應用

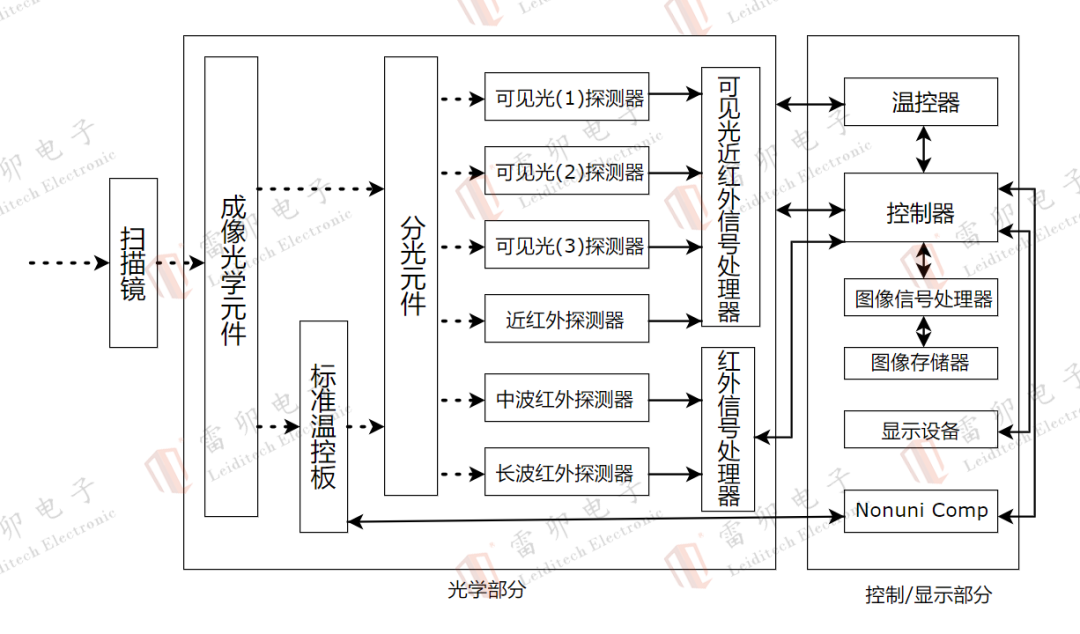

1、雷卯EMC小哥繪制多光譜傳感器工作原理圖如下：

2、多光譜技術的廣泛應用

三、雷卯針對多光譜傳感器電路靜電浪涌防護指南

1、測試認證標準

浪涌抗擾度：按 IEC 61000-4-5，輸入24V電源端口，線-線 ±2kV、線-地 ±4kV，通過10/700μs 波形測試。
靜電放電（ESD）：遵循 IEC 61000-4-2，接觸放電 ±8kV、空氣放電 ±15kV；醫療設備需達接觸 ±6kV、空氣 ±8kV，通過 YY 0505 認證。

2、核心接口防護

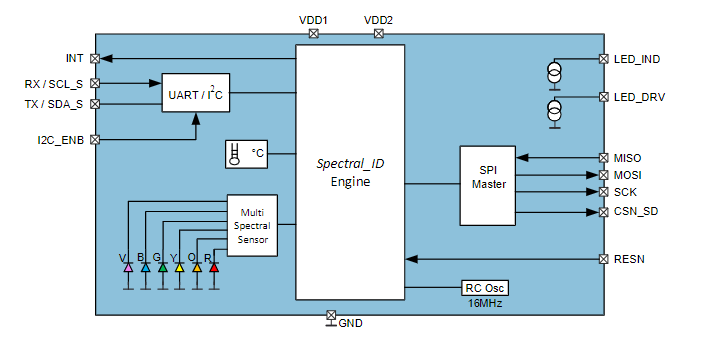

如上圖示多光譜傳感器芯片接口主要包含電源輸入口VCC，信號接口I2C/UART，及外部接口（USB/以太網）。

輸入電源防護：

24V工業電源需兼顧浪涌與過流保護：
浪涌防護：推薦 TVS 器件 LM1K24CA（封裝 SMB，VC=35V，殘壓低），保護水平達 2KV；
過流防護：SMD1812 系列 PTC（6-60V，0.1-3.5A），響應速度快，可重復使用；
反極性保護：肖特基二極管 SK56C（60V/5A），降低電源接反時的損壞風險。
或者使用常規方案：前級GDT 2R090-5S+MOV ,后級用TVS再精細鉗位。
信號接口防護

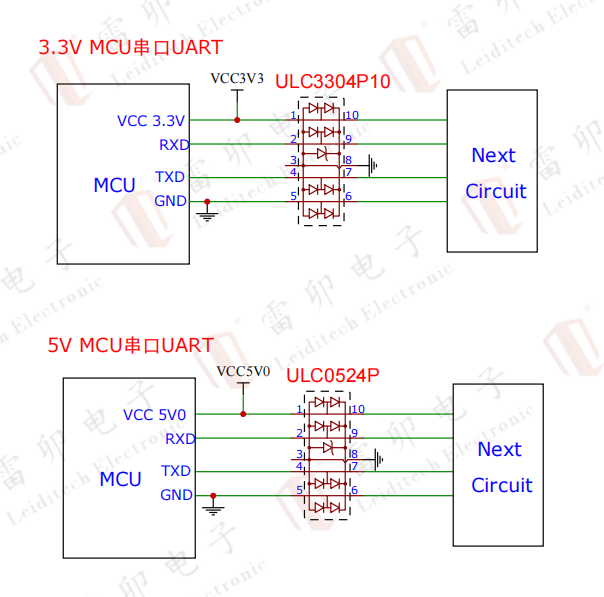

UART接口：雷卯采用單顆器件防護,節約空間， 保證信號完整性，ULC3304P10，ULC0524P，滿足IEC61000-4-2，等級4，接觸放電30kV，空氣放電30kV。

電源軌靜電防護

針對模擬電源（3.3V），雷卯采用ESD0321CW（DFN0603 封裝，30pF 電容，21A 泄放電流）；
針對數字電源（1.8V）雷卯采用ESD1821C（DFN0603，25pF，18A），降低電源紋波與靜電干擾。

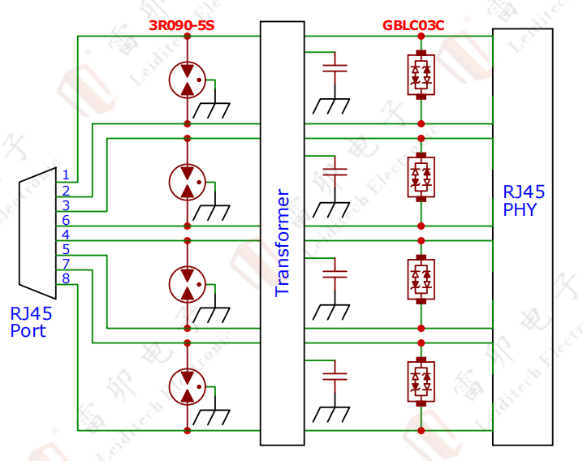

千兆網絡防雷擊浪涌保護方案
雷卯針對用于室外的1000M網口浪涌保護，采用二級防護,變壓器前級采用GDT 3R090-5S泄放大電流，變壓器后端采用ESD GBLC03C精細鉗位，結電容小于0.6pF，保證信號高溫完整性，滿足IEC61000-4-2，等級4，接觸放電30kV，空氣放電30kV。 IEC61000-4-5 10/700μs，40Ω，6kV，±5次，此方案高溫傳輸不丟包。
