TPS6267x 器件是經過優化的高頻同步降壓直流/直流轉換器 適用于小型電池供電應用。TPS6267x 專為低功耗應用而設計，支持 負載電流高達 650mA，并允許使用低成本片式電感器和電容器。

該器件具有 2.3V 至 4.8V 的寬輸入電壓范圍，支持供電應用 由具有擴展電壓范圍的鋰離子電池提供。不同的固定電壓輸出版本是 提供 1.05V 至 2.1V 電壓范圍。TPS6267x 在 6MHz 的穩壓開關頻率下運行，并且 在輕負載電流下進入省電模式，以保持高效率。 整個負載電流范圍。
*附件：tps62674.pdf

PFM 模式通過將靜態電流降低至 17μA （典型值） 來延長電池壽命 在輕負載運行期間。對于噪聲敏感型應用，該器件具有 PWM 擴頻功能 功能提供低噪聲的穩壓輸出，以及低輸入噪聲。這些 特性，結合高 PSRR 和 AC 負載調節性能，使該器件適用于 更換線性穩壓器以獲得更好的功率轉換效率。

特性

• 6MHz 工作頻率時效率為 92%
• 17μA 靜態電流
• 寬 V在范圍從 2.3V 到 4.8V
• 6MHz 穩頻作
• 擴頻、PWM 頻率抖動
• 同類最佳負載和線路瞬態
• ±2% 總直流電壓精度
• 低紋波輕負載 PFM 模式
• ≥35分貝 V在PSRR （1kHz 至 10kHz）
• 簡單的 Logic Enable 輸入
• 支持外部時鐘存在檢測使能輸入

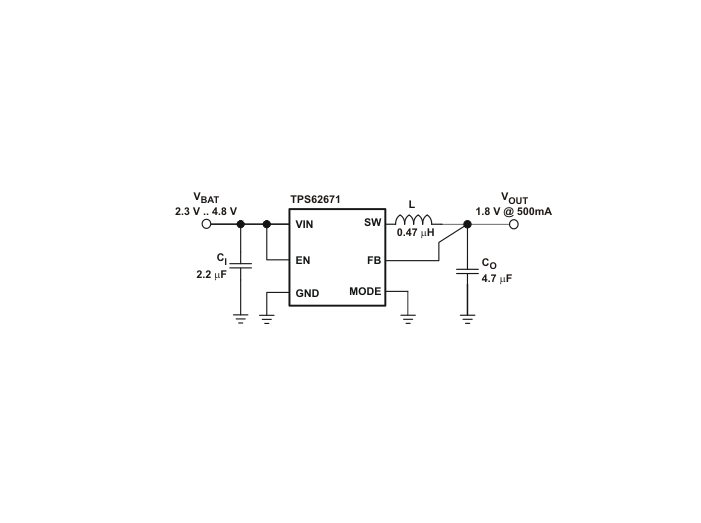

• 需要三個表面貼裝外部元件（一個 0603 MLCC 電感器，兩個 0402 陶瓷電容器）
• 完整的 0.33mm 以下元件輪廓解決方案
• 總解決方案尺寸 <10 mm^2^
• 采用 6 引腳 NanoFree? （CSP） 超薄封裝，最大高度為 0.4 mm

參數

方框圖

1. 產品概述

TPS62674是一款高效率、同步降壓（Buck）DC-DC轉換器，專為小型電池供電的應用設計。該芯片提供高達650mA的負載電流，采用6-MHz固定頻率操作，并支持PWM和PFM兩種工作模式，以在不同負載條件下保持高效率。

2. 主要特性

• ?高效率?：在6MHz操作頻率下效率可達92%，適用于電池供電設備。
• ?低靜態電流?：靜態電流僅為17μA，有助于延長電池壽命。
• ?寬輸入電壓范圍?：支持2.3V至4.8V的輸入電壓范圍，適用于多種電池類型。
• ?小封裝?：采用6引腳NanoFree?（CSP）封裝，最大高度僅為0.4mm，適合空間受限的應用。
• ?動態電壓調整?：雖然TPS62674本身不支持動態電壓調整，但可通過外部電路實現。
• ?PFM/PWM自動切換?：在輕載時自動切換到PFM模式，以降低功耗；在重載時切換到PWM模式，以保持高效率。

3. 功能描述

• ?同步整流?：使用內部MOSFET進行同步整流，減少能量損耗。
• ?固定頻率PWM操作?：在重載條件下，以6MHz的固定頻率進行PWM操作，提供穩定的輸出電壓。
• ?輕載PFM模式?：在輕載條件下，自動切換到PFM模式，降低靜態電流和功耗。
• ?軟啟動?：內置軟啟動電路，減少啟動時的電流沖擊。
• ?過熱保護和短路保護?：內置過熱保護和短路保護功能，確保芯片在異常條件下安全運行。

4. 應用領域

• 智能手機
• CMOS攝像頭模塊
• 數字電視
• WLAN、GPS和藍牙設備
• 嵌入式電源供應

5. 外部組件選擇

• ?電感?：選擇適當的電感值以平衡輸出紋波和效率。推薦值在0.3μH至1.8μH之間。
• ?輸出電容?：推薦使用低ESR的陶瓷電容，以減小輸出紋波電壓。推薦值在0.8μF至2.5μF之間。
• ?輸入電容?：用于穩定輸入電壓，減少輸入電流的紋波。推薦使用1μF或2.2μF的電容。

6. PCB布局建議

• ?緊湊布局?：將TPS62674及其外部組件（如電感、電容）緊密布置在一起，以減小環路面積和降低EMI。
• ?地平面?：使用連續的地平面來提供低阻抗的電流返回路徑，提高電源完整性和信號完整性。
• ?散熱設計?：確保TPS62674底部的熱焊盤與PCB的地平面良好連接，以提高散熱效率。

7. 封裝與訂購信息

• ?封裝類型?：6引腳NanoFree?（CSP）封裝，最大高度0.4mm。
• ?訂購信息?：具體訂購信息請參考數據手冊或TI官方網站。

8. 安全與合規

• ?絕對最大額定值?：明確列出器件在工作時應避免超過的電氣和溫度條件。
• ?熱信息?：提供熱阻等熱特性參數，幫助設計有效的熱管理方案。
• ?靜電放電（ESD）保護?：提醒用戶在處理該器件時采取適當的防靜電措施。
