TPS54240 器件是一款具有集成高側的 42V、2.5A 降壓穩壓器 MOSFET 的電流模式控制提供簡單的外部補償和靈活的組件 選擇。低紋波、脈沖跳躍模式將空載、穩壓輸出電源電流降至 138 μA。使用使能引腳時，當使能引腳為 低。

欠壓鎖定在內部設置為 2.5 V，但可以使用使能來增加 針。輸出電壓啟動斜坡由慢啟動引腳控制，該引腳也可以 配置用于排序和跟蹤。開漏電源良好信號指示輸出 在其標稱電壓的 94% 至 107% 范圍內。
*附件：tps54240.pdf

寬開關頻率范圍可實現外部元件的效率和優化 大小。頻率折返和熱關斷可在過載期間保護器件 條件。

TPS54240 提供 10 引腳熱增強型 HVSSOP 和 10 引腳 3mm × 3mm 兩種封裝 PowerPAD 封裝。

特性

• 3.5V 至 42V 輸入電壓范圍
• 200mΩ 高側 MOSFET
• 輕負載時效率高，具有
  脈沖跳躍 Eco 模式?
• 138μA 工作靜態電流
• 1.3μA 關斷電流
• 100kHz 至 2.5MHz 開關頻率
• 與 External Clock 同步
• 可調慢啟動和排序
• UV 和 OV 電源良好輸出
• 可調 UVLO 電壓和滯后
• 0.8V 內部電壓基準
• 帶 PowerPAD? 的 10 引腳 HVSSOP 封裝和 10 引腳 3mm x 3mm
  VSON 封裝
  參數

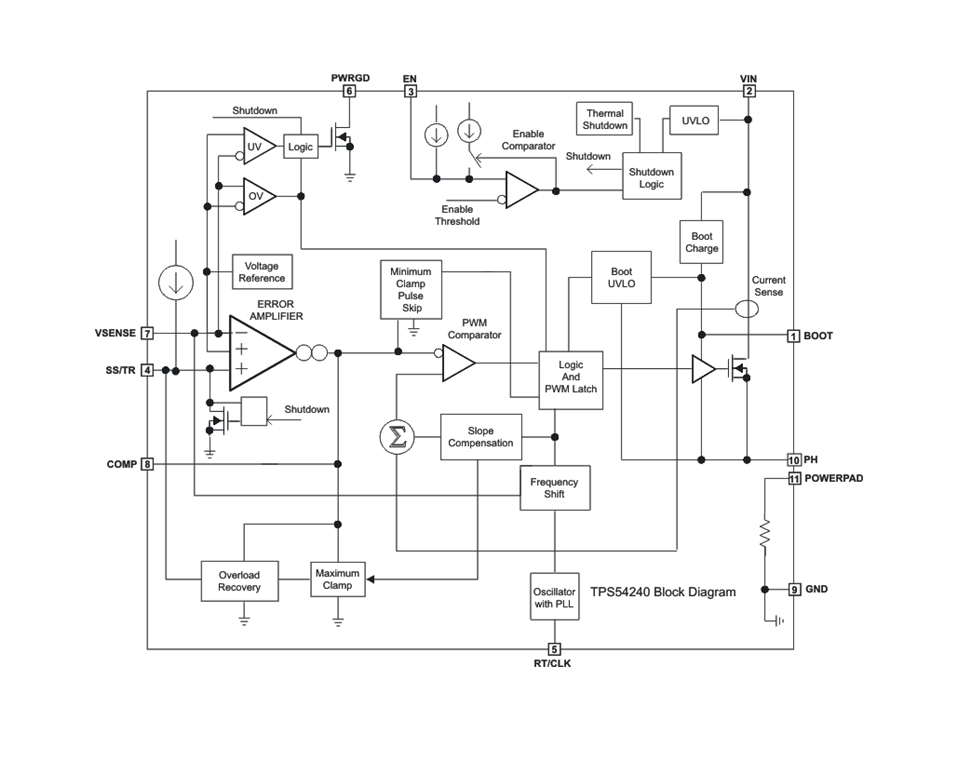

  方框圖


1. 產品概述

TPS54240是一款高效率、寬輸入電壓范圍的降壓（Buck）DC-DC轉換器，適用于需要高功率密度和可靠性的應用。該轉換器集成了高側MOSFET，提供高達2.5A的輸出電流，并支持寬達3.5V至42V的輸入電壓范圍。

2. 主要特性

• ?寬輸入電壓范圍?：3.5V至42V，適用于多種電源系統。
• ?高輸出電流?：最大可達2.5A，滿足高功率需求。
• ?高效率?：采用同步整流技術，提高轉換效率。
• ?多種保護功能?：包括過壓保護、過流保護、過熱保護等。
• ?靈活的控制模式?：支持固定頻率PWM控制，并可根據需要調整開關頻率。
• ? Eco-Mode? ?：輕載時自動進入脈沖跳變模式，降低功耗。
• ?可調慢啟動和跟蹤?：通過SS/TR引腳實現可調慢啟動和電源序列控制。

3. 應用領域

• 12V和24V工業及商業低電壓系統
• GSM、GPRS模塊
• 車隊管理設備
• 電子計量表
• 安全系統

4. 功能描述

• ?固定頻率PWM控制?：通過內部振蕩器和誤差放大器實現固定頻率的PWM控制，穩定輸出電壓。
• ? Eco-Mode? ?：在輕載條件下自動進入脈沖跳變模式，降低開關損耗和靜態電流，提高效率。
• ?可調UVLO?：通過EN引腳調整輸入電壓欠壓鎖定（UVLO）閾值，增加設計的靈活性。
• ?軟啟動?：內置軟啟動電路，限制啟動時的電流沖擊，保護負載。
• ?電源良好輸出?：PWRGD引腳提供電源良好信號，指示輸出電壓是否在正常范圍內。

5. 外部組件選擇

• ?電感?：根據設計需求選擇合適的電感值，以平衡輸出紋波和效率。
• ?輸出電容?：推薦使用低ESR的陶瓷電容，以減小輸出紋波電壓。
• ?輸入電容?：用于穩定輸入電壓，減少輸入電流的紋波，推薦使用高質量的陶瓷電容。

6. PCB布局建議

• ?最小化環路面積?：將輸入電容、電感、輸出電容和TPS54240緊密布置在一起，以減小環路面積，降低EMI。
• ?地平面?：使用連續的地平面來提供低阻抗的電流返回路徑，提高電源完整性和信號完整性。
• ?散熱設計?：確保TPS54240及其周圍的組件有足夠的散熱空間，避免過熱。

7. 封裝與訂購信息

• ?封裝類型?：提供HVSSOP和VSON兩種封裝選項，滿足不同應用需求。
• ?訂購信息?：具體訂購信息請參考數據手冊或TI官方網站。

8. 安全與合規

• ?絕對最大額定值?：明確列出器件在工作時應避免超過的電氣和溫度條件。
• ?熱信息?：提供熱阻等熱特性參數，幫助設計有效的熱管理方案。
• ?靜電放電（ESD）保護?：提醒用戶在處理該器件時采取適當的防靜電措施。
