TPS54240-Q1 器件是一款具有集成高側的 42V、2.5A 降壓穩壓器 MOSFET 的電流模式控制提供簡單的外部補償和靈活的元件 選擇。低紋波脈沖跳躍模式將空載、穩壓輸出電源電流降至 138 μA. 使用使能引腳時，當使能引腳為 低。

欠壓鎖定在內部設置為 2.5 V，但可以使用使能來增加 針。輸出電壓啟動斜坡由慢速啟動引腳控制，該引腳也可以 配置用于排序/跟蹤。漏極開路電源良好信號指示輸出在 其標稱電壓的 94% 至 107%。
*附件：tps54240-q1.pdf

寬開關頻率范圍允許效率和外部組件尺寸 優化。頻率折返和熱關斷可在過載期間保護器件 條件。

TPS54240-Q1 采用 10 引腳熱增強型 MSOP PowerPAD 封裝。

特性

• 適用于汽車應用
• 符合 AEC Q100 標準，結果如下：
  • 器件溫度等級 1：
    -40°C 至 125°C 環境工作
    溫度范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C6
• 3.5V 至 42V 輸入電壓范圍
• 200mΩ 高側 MOSFET
• 輕負載時效率高，采用
  脈沖跳躍 Eco 模式控制方案
• 138μA 工作靜態電流
• 1.3μA 關斷電流
• 100kHz 至 2.5MHz 開關頻率
• 與 External Clock 同步
• 可調慢速啟動/排序
• UV 和 OV 電源就緒輸出
• 可調 UVLO 電壓和滯后
• 0.8V 內部電壓基準
• MSOP10 PowerPAD 封裝

參數

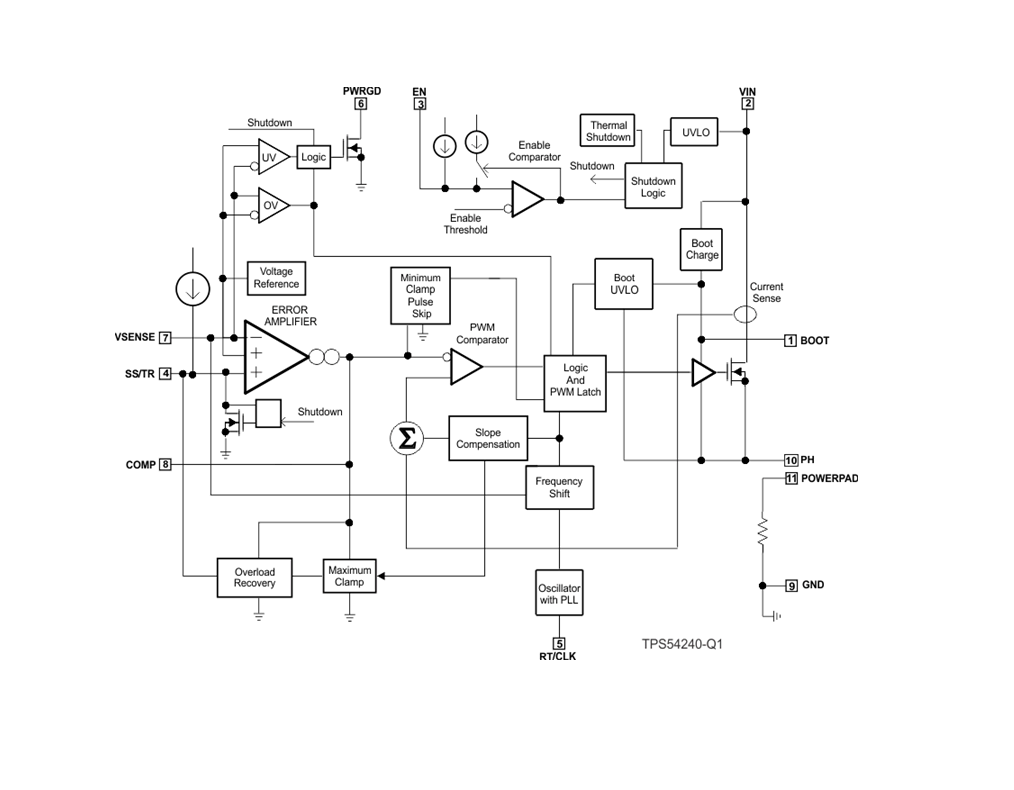

方框圖

一、產品概述

TPS54240-Q1 是一款高效率的降壓 DC/DC 轉換器，專為汽車應用和工業及商業低功耗系統設計。該器件集成了一個高側 MOSFET，具有寬輸入電壓范圍（3.5V 至 42V）和高達 2.5A 的連續輸出電流能力。TPS54240-Q1 還支持 Eco-mode? 控制方案，以提高輕載時的效率。

二、主要特性

• ?寬輸入電壓范圍?：3.5V 至 42V。
• ?高效率?：Eco-mode? 控制方案，輕載時降低開關和柵極驅動損耗。
• ?集成高側 MOSFET?：200m? RDS(on)，減少外部元件數量。
• ?可調開關頻率?：100kHz 至 2.5MHz，優化效率和外部元件尺寸。
• ?同步外部時鐘?：支持與外部時鐘同步。
• ?多種保護功能?：過壓、欠壓、過流、過熱保護，以及電源良好輸出。
• ?汽車級認證?：符合 AEC-Q100 標準，適用于汽車應用。
• ?緊湊封裝?：提供 10 引腳 MSOP PowerPAD? 封裝。

三、電氣特性

• ?工作溫度范圍?：-40°C 至 125°C。
• ?啟動靜態電流?：138μA（無負載時）。
• ?關機電流?：1.3μA。
• ?內部電壓參考?：0.8V。
• ?軟啟動/跟蹤功能?：通過外部電容設置輸出上升時間。
• ?電源良好閾值?：輸出電壓在 94% 至 107% 標稱電壓范圍內時，電源良好引腳為高電平。

四、功能描述

• ?電流模式控制?：提供簡單的外部補償和靈活的元件選擇。
• ?Eco-mode? 控制方案?：輕載時進入 Eco 模式，提高效率。
• ?低壓差操作?：集成引導調節器，支持高占空比操作。
• ?誤差放大器?：具有可調輸出電壓和 UVLO 功能。
• ?慢啟動和跟蹤?：通過外部電容實現可控的輸出上升時間。
• ?過載恢復?：在故障條件移除后，緩慢恢復輸出至標稱調節電壓。
• ?頻率折返?：在過流條件下降低開關頻率，幫助控制電感電流。

五、應用信息

• ?典型應用?：12V 和 24V 工業和商業低功耗系統、GSM、GPRS 模塊、電表和安全系統。
• ?設計指南?：提供了詳細的設計步驟，包括選擇開關頻率、電感、輸出電容等。
• ?PCB 布局?：強調了布局對性能的重要性，提供了布局指南和示例。

六、封裝與尺寸

• ?封裝類型?：10 引腳 MSOP PowerPAD?。
• ?封裝尺寸?：具體尺寸詳見數據表。

七、文檔支持

• ?軟件工具支持?：支持 SwitcherPro? 軟件工具。
• ?社區資源?：鏈接到 TI 社區資源，包括 TI E2E? 在線社區。
• ?商標信息?：列出了文檔中的商標信息。
• ?靜電放電警告?：提醒處理集成電路時需注意靜電放電防護。
