TPS65251 具有 3 個同步寬輸入范圍高效率降壓轉換器。這些轉換器旨在簡化其應用，同時讓設計人員可以選擇根據目標應用優化其使用。

這些轉換器可以在 5V、9V、12V 或 15V 系統中工作，并集成了功率晶體管。可以使用電阻分壓器從外部將輸出電壓設置為介于 0.8 V 和接近輸入電源之間的任何值。每個轉換器都具有使能引腳，允許延遲啟動以進行排序，軟啟動引腳允許通過選擇軟啟動電容器來調節軟啟動時間，以及電流限制 （RLIMx） 引腳，使設計人員能夠通過選擇外部電阻器來調整電流限制并優化電感器的選擇。電流模式控制允許進行簡單的 RC 補償。
*附件：tps65251.pdf

轉換器的開關頻率可以通過連接到 ROSC 引腳的外部電阻器進行設置，也可以在需要時同步到連接到 SYNC 引腳的外部時鐘。開關穩壓器的設計工作頻率范圍為 300 kHz 至 2.2 MHz。Buck 1 和Buck 2、3（Buck 2 和 3 同相運行）之間的 180° 異相作可最大限度地降低輸入濾波器要求。

TPS65251 具有監控電路，用于監控每個轉換器輸出。一旦排序完成，PGOOD 引腳被置位，所有 PG 信號都會被報告，并可選擇復位時間的結束。PGOOD 信號的極性為高電平有效。

TPS65251 還允許 LOW_P 引腳連接到 V3V，從而具有輕負載脈沖跳躍模式 （PSM）。PSM 模式允許在主機處理器處于待機（低活動）模式時減少提供給系統的輸入功率。

特性

• 寬輸入電源電壓范圍（4.5 至 18 V）
• 0.8 V、1% 精度基準
• 連續負載：3 A（降壓 1）、
  2 A（降壓 2 和 3）
• 最大電流：3.5 A（降壓 1）、
  2.5 A（降壓 2 和 3）
• 可調開關頻率
  300 kHz 至 2.2 MHz，由外部電阻器設置
• 每個 Buck 的專用使能
• 振蕩器的外部同步引腳
• 外部使能/排序和軟啟動引腳
• 由外部電阻器設置的可調電流限制
• 軟啟動引腳
• 具有簡單補償電路的電流模式控制
• Powergood 公司
• 適用于輕負載的可選低功耗模式作
• VQFN 封裝，40 引腳 6 mm × 6 mm RHA 封裝

參數

方框圖

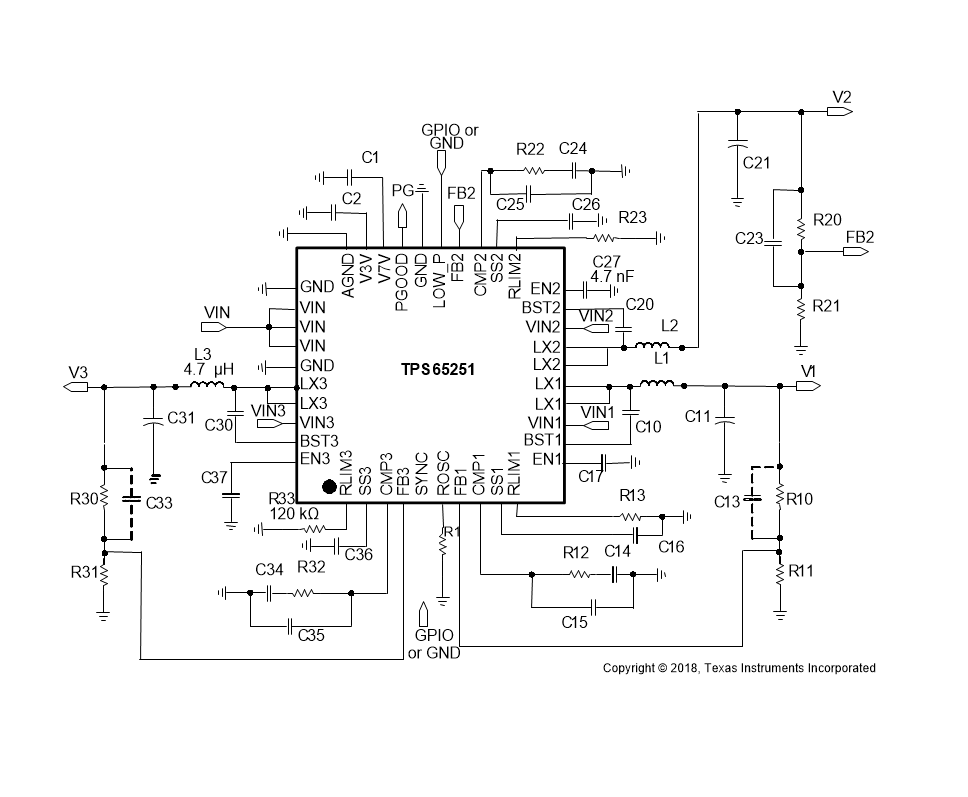

1. 產品概述

TPS65251是一款高性能的三通道同步降壓DC-DC轉換器，支持寬輸入電壓范圍（4.5V至18V），每個通道可提供高達3A（通道1）、2A（通道2和3）的連續輸出電流。該轉換器集成了功率晶體管，采用電流模式控制，并提供了多種保護功能，適用于各種高功率密度應用。

2. 主要特性

• ?三通道同步降壓?：每個通道獨立控制，支持高達3A（通道1）、2A（通道2和3）的連續輸出電流。
• ?寬輸入電壓范圍?：支持4.5V至18V的輸入電壓，適用于多種電源系統。
• ?可調開關頻率?：開關頻率可通過外部電阻在300kHz至2.2MHz范圍內調整，優化效率和尺寸。
• ?獨立使能和控制?：每個通道具有獨立的使能引腳、軟啟動引腳和電流限制引腳，提供靈活的控制選項。
• ?電源良好輸出?：PGOOD引腳監控所有轉換器的輸出，確保系統穩定后發出信號。
• ?低功率模式?：通過LOW_P引腳啟用低功率模式，降低輕載時的功耗。
• ?熱保護和過流保護?：內置熱關斷和過流保護功能，保護轉換器免受損壞。

3. 應用領域

• 機頂盒
• 藍光DVD播放器
• 數字視頻錄像機（DVR）
• 數字電視（DTV）
• 汽車音頻/視頻系統
• 安全攝像頭

4. 功能描述

• ?電流模式控制?：采用電流模式控制，簡化外部頻率補償，實現快速瞬態響應。
• ?同步整流?：集成高側和低側MOSFET，實現同步整流，提高轉換效率。
• ?軟啟動?：內置軟啟動電路，限制啟動時的電流沖擊，保護負載。
• ?電流限制?：每個通道具有獨立的電流限制功能，可通過外部電阻調整。
• ?電源良好監控?：PGOOD引腳監控所有轉換器的輸出，確保所有輸出穩定后發出高電平信號。

5. 外部組件選擇

• ?電感?：根據輸出電流和紋波要求選擇合適的電感值。
• ?輸出電容?：選擇低ESR的陶瓷電容以減小輸出紋波電壓。
• ?輸入電容?：在每個VIN引腳附近放置10μF的陶瓷電容，以減小輸入電壓紋波。
• ?自舉電容?：每個BST引腳需要連接一個0.047μF的陶瓷電容，為高側MOSFET提供門極驅動電壓。

6. PCB布局建議

• ?最小化環路面積?：將輸入電容、電感、輸出電容和TPS65251緊密布置在一起，以減小環路面積，降低EMI。
• ?地平面?：使用連續的地平面來提供低阻抗的電流返回路徑，提高電源完整性和信號完整性。
• ?散熱設計?：確保TPS65251及其周圍的組件有足夠的散熱空間，避免過熱。

7. 封裝與訂購信息

• ?封裝類型?：VQFN-40封裝，尺寸為6mm x 6mm。
• ?訂購信息?：具體訂購信息請參考數據手冊或TI官方網站。

8. 安全與合規

• ?絕對最大額定值?：明確列出器件在工作時應避免超過的電氣和溫度條件。
• ?熱信息?：提供熱阻等熱特性參數，幫助設計有效的熱管理方案。
• ?靜電放電（ESD）保護?：提醒用戶在處理該器件時采取適當的防靜電措施。
