迭代升級是 PCB 和封裝設計領域的常態，因此，要想時刻走在創新前沿，就需借助業界標準的工具及其最新的功能。Allegro X PCB 設計工具簡化工作流程，提升效率，助力創新設計成為可能，讓您以一流的速度和精度打造新一代 PCB 產品。閱讀本文，了解如何使用Allegro X的最新功能提升設計能力。

增強 3DX

3DX 窗口新增了一系列功能，提升 3D 適用體驗。其性能和可視化增強，讓您在設計過程中直面現實挑戰。

更優的偏好設置

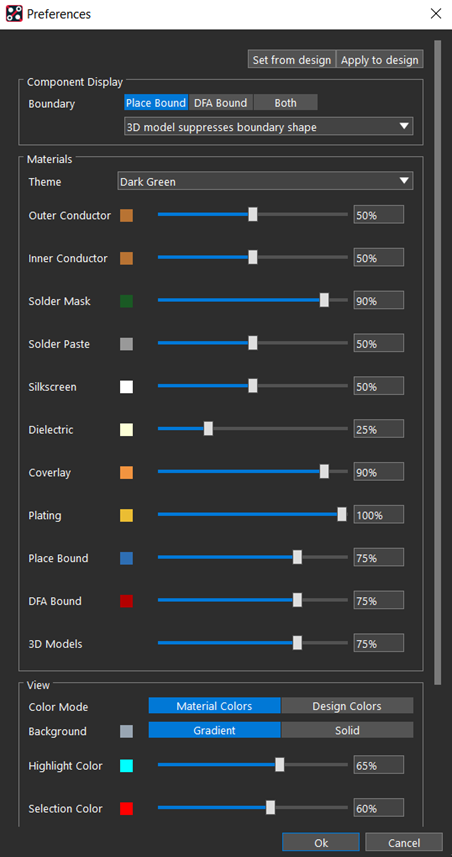

在升級后的“Preferences”對話框中，可設置整個設計的可視化偏好。通過調整層和 3D 形狀的透明度或為其設置顏色，實現動態查看設計效果。甚至可以根據自己的喜好來調整背景和 DRC 的顯示效果。

Set from design按鈕默認選中，表示默認使用設計自身的配色方案。可以從這些選項開始輕松進行自定義設置。在Preferences對話框中做出修改后，只需點擊Apply to Design按鈕，即可將更改后的顏色完美應用到 3D 視圖。

增強的可視化面板

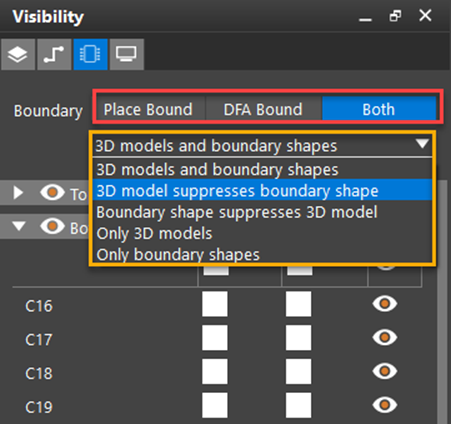

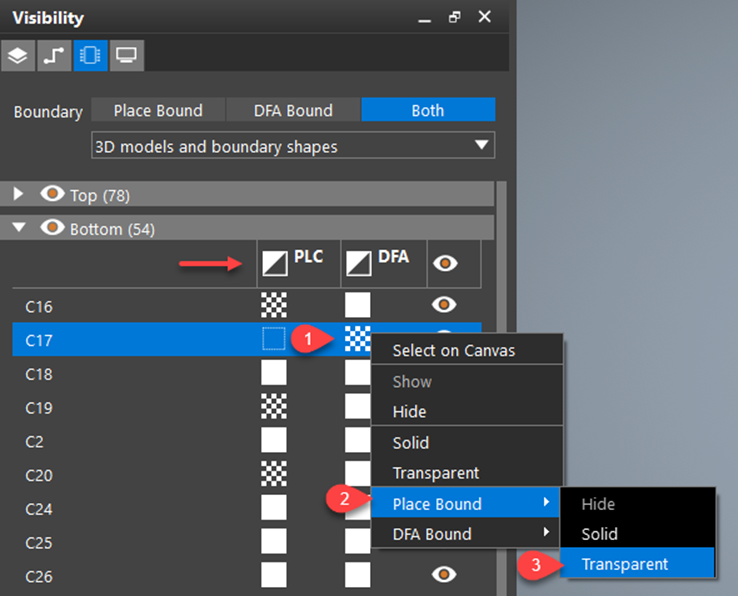

Visibility面板中的Component選項卡可將顯示模式動態同步到設計視圖，便于輕松瀏覽復雜的組裝。該面板中的可視化控件用于選擇器件的邊界形狀和 3D 模型。可選擇僅查看 3D 模型或邊界形狀，也可以同時查看兩者，具體如下圖所示：

利用這些控件可以精細調整器件和機械符號的透明度。

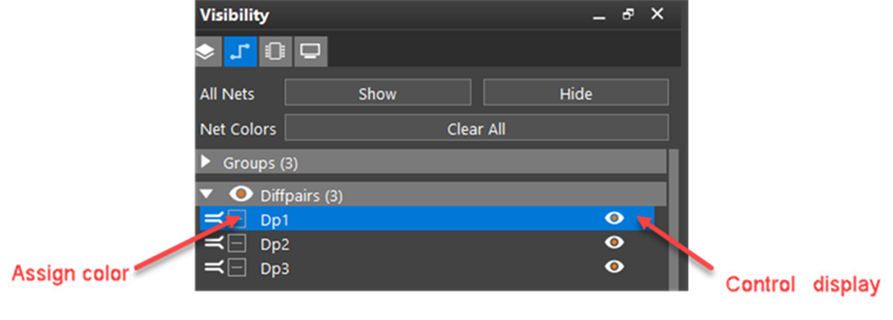

Nets選項卡經過升級，可精確控制 3D 畫布中的單個網絡或網絡組。還可以使用圖標或 RMB 菜單來自定義網絡的顏色和顯示效果。

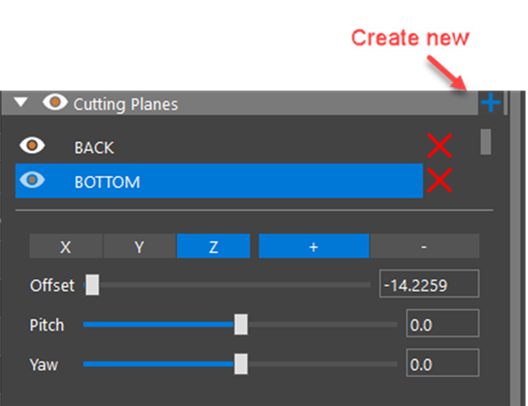

Display 選項卡包含Cutting Planes功能，用于生成 X、Y 或 Z 軸方向的橫截面視圖。利用該功能可以深入了解 PCB 的內部結構。一共有六種切割平面可供使用，如有需要，還可以添加更多切割平面。

您可以精確測量所選層上所選器件的間距，還可以查看并控制 3D 間距沖突的顯示方式，確保器件之間有足夠的空間便于處理設計。

以本地語言顯示用戶界面

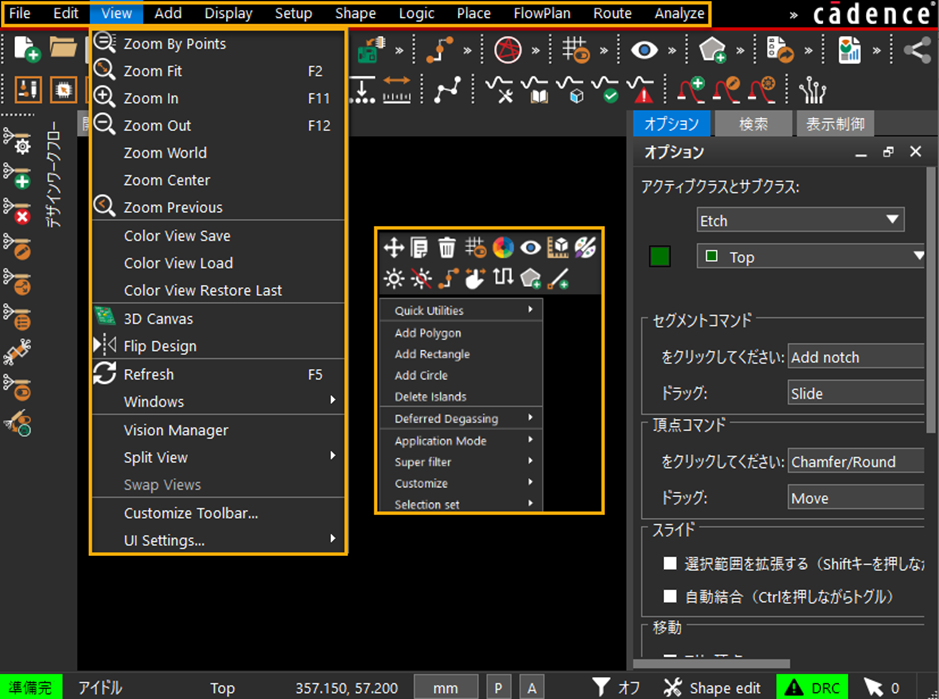

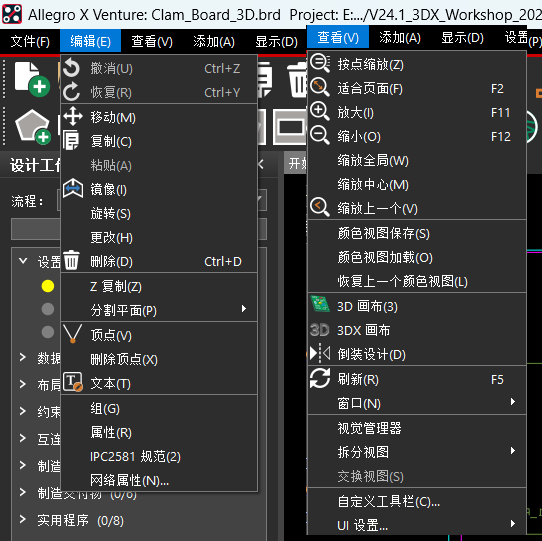

Allegro X PCB 設計工具現已支持本地語言，您可以切換到本地語言，便于使用。

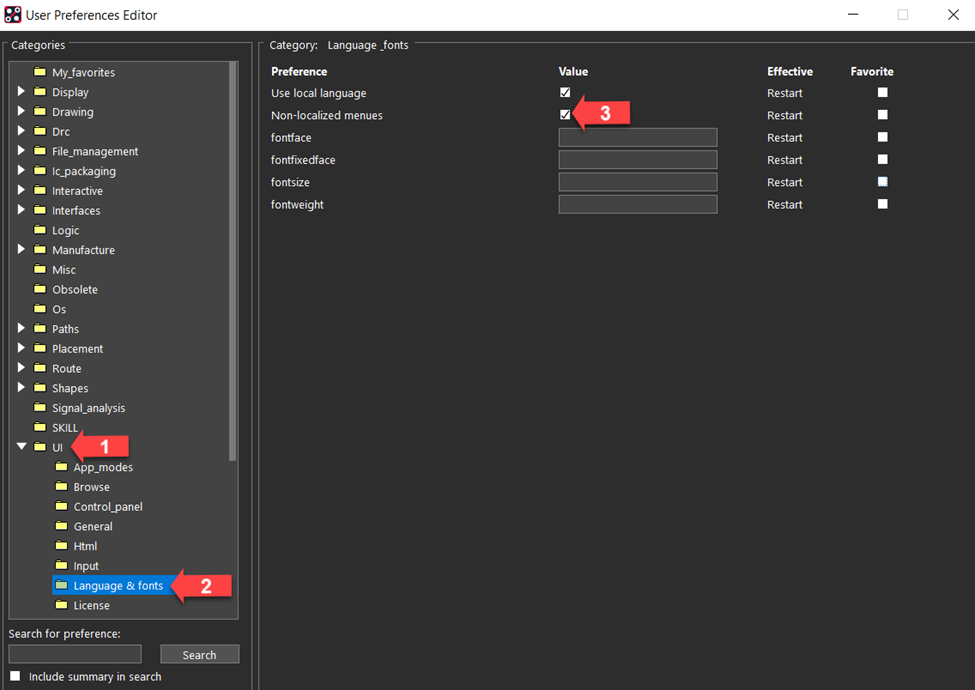

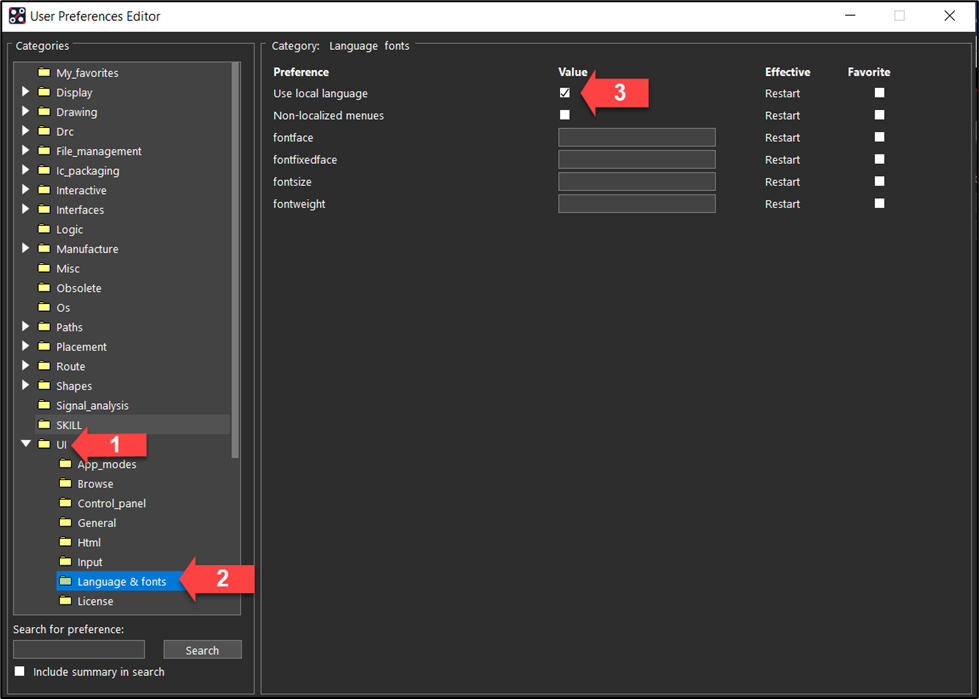

請在User Preferences Editor中設置Use local language環境變量。設置完畢后，用戶界面中的文本（菜單、對話框、消息和數據提示）都將以所選語言顯示。

如果仍希望使用英文菜單，請設置另一個環境變量 “Non-localized menus”。該變量可顯示英文菜單，其他文本仍以您所選的本地語言顯示。

本地語言讓用戶可用母語來跟工具互動，提升了用戶體驗。該設置適用于 PCB 設計工具的所有應用，如 Constraint Manager 和 Padstack Editor。

為高密互連過孔創建基于查詢的規則

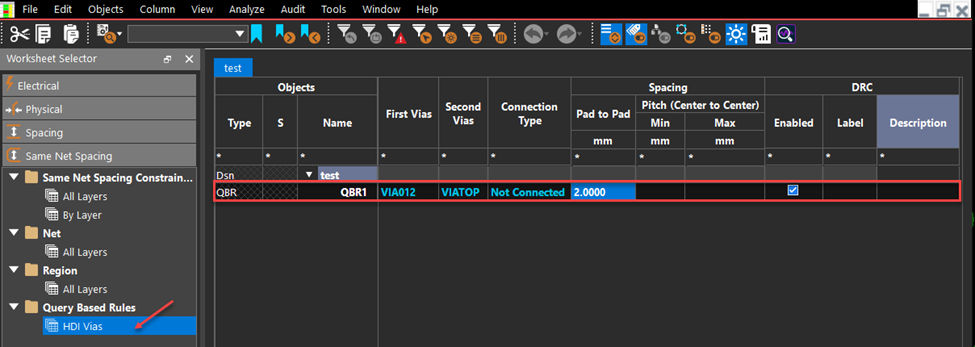

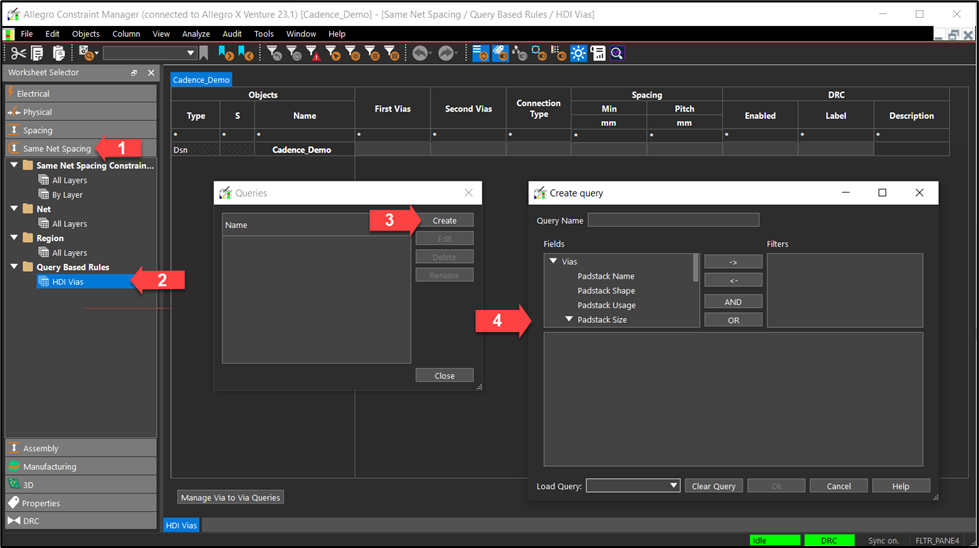

新增了一組規則，用于檢查設計內所有類型同網絡過孔之間的間距。在 Constraint Manager 中的Same Net Spacing域內，針對Query-Based Rules增加了一個新的工作簿，可以在其中創建查詢來識別要檢查的過孔組，并指定設計中過孔焊之間的間距值。還可以根據過孔組及其連接類型（是否與走線相連）或跨層數來指定基于查詢的規則。

創建查詢來識別高密互連（HDI）過孔焊盤的，與使用Find by query命令生成查詢的效果相同。查詢準備就緒后，即可設置間距約束值并啟用該查詢。

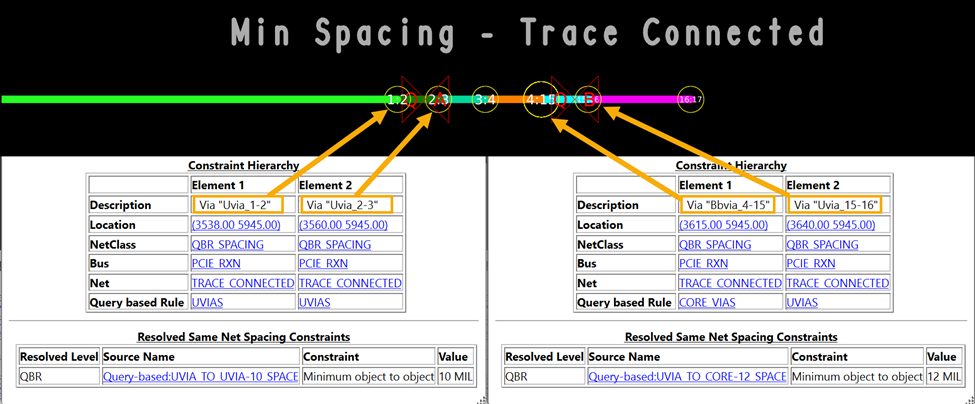

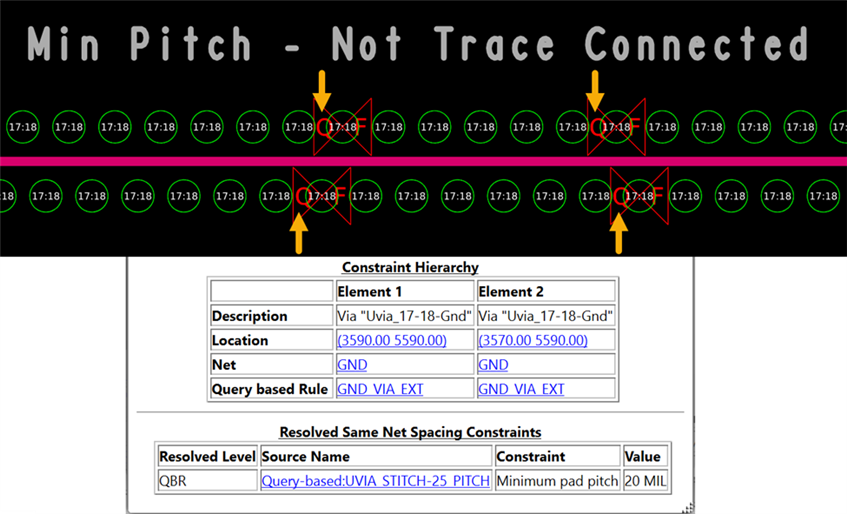

更新設計 ，將生成基于查詢的 DRC，用于報告問題。

該功能僅限特定授權版本。詳情請登錄 Cadence ASK 網站并參閱 “Allegro X PCB 設計工具：What’s New in Release and Hot Fixes”。

結論

從 3DX 畫布增強的易用性功能，到支持本地語言界面，Allegro X PCB設計工具提供諸多優勢，幫助您簡化設計流程。為 HDI 過孔創建基于查詢的規則讓您能更從容應對復雜設計挑戰。
