TPS54260器件是一款具有集成高側 MOSFET 的 60V、2.5A 降壓穩壓器。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳躍模式可將空載、穩壓輸出電源電流降至 138 μA。當使能引腳為低電平時，使用使能引腳時，關斷電源電流降至
1.3 μA。
*附件：tps54260.pdf

欠壓鎖定 （UVLO） 在內部設置為
2.5 V，但可以使用使能引腳提高。輸出電壓啟動斜坡由慢啟動引腳控制，該引腳也可以配置為排序和跟蹤。漏極開路電源良好信號指示輸出在其標稱電壓的 94% 至 107% 范圍內。

寬開關頻率范圍允許優化效率和外部組件尺寸。頻率折返和熱關斷可在過載情況下保護器件。

TPS54260 采用 10 引腳熱增強型 MSOP 和 10 引腳 3mm × 3mm SON PowerPAD 封裝。

特性

• 3.5V 至 60V 輸入電壓范圍
• 200mΩ 高側 MOSFET
• 輕負載時效率高，具有脈沖跳躍 Eco 模式?
• 138μA 工作靜態電流
• 1.3μA 關斷電流
• 100kHz 至 2.5MHz 開關頻率
• 與 External Clock 同步
• 可調慢啟動和排序
• UV 和 OV Powergood 輸出
• 可調 UVLO 電壓和滯后
• 0.8V 內部電壓基準
• 采用 PowerPAD? 封裝的 10 引腳 MSOP 和 10 引腳 3mm × 3mm VSON 封裝

參數

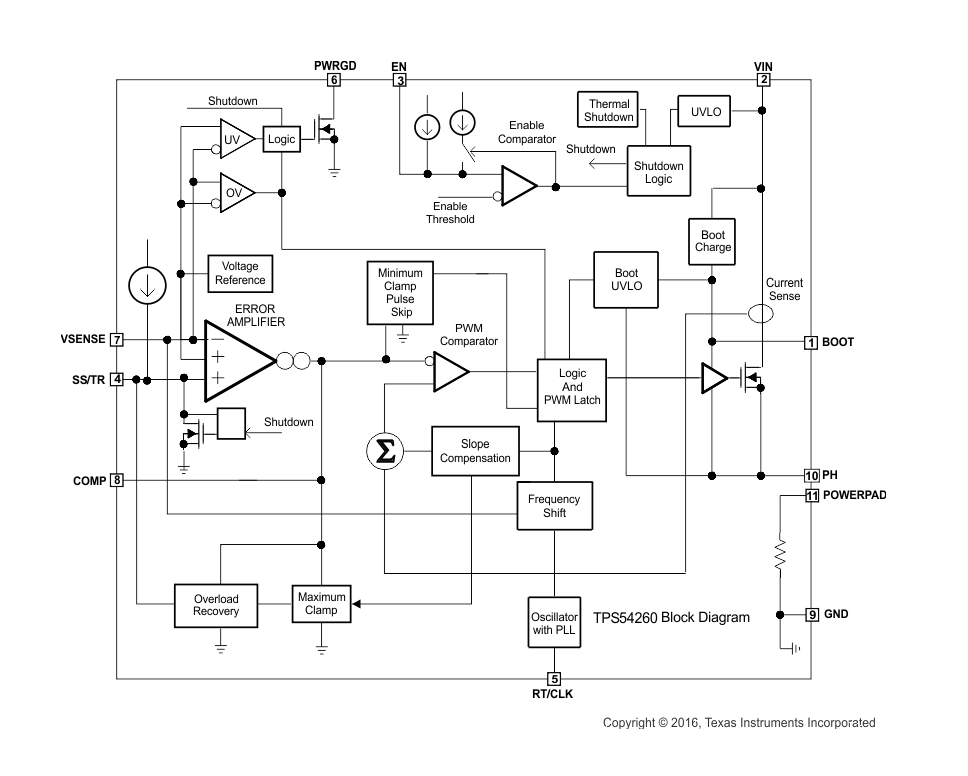

方框圖

一、產品概述

1. 基本信息

• ?產品名稱?：TPS54260
• ?類型?：60V輸入，2.5A，降壓轉換器
• ?封裝?：10-Pin MSOP和10-Pin 3-mm × 3-mm VSON with PowerPAD?
• ?特點?：高效率、寬輸入電壓范圍（3.5V至60V）、可調開關頻率、Eco-mode?（脈沖跳過模式）

2. 應用領域

• 12V、24V和48V工業及商業低功耗系統
• GSM、GPRS模塊在車隊管理、電子表和安防系統中

二、電氣特性

• ?輸入電壓范圍?：3.5V至60V
• ?輸出電壓?：可調
• ?最大輸出電流?：2.5A
• ?開關頻率?：100kHz至2.5MHz
• ?靜態電流?：138μA（操作狀態），1.3μA（關機狀態）
• ?內部參考電壓?：0.8V
• ?效率?：輕載時具有高效率

三、功能特性

• ? Eco-mode? ?：在輕載時通過脈沖跳過模式降低靜態電流，提高效率。
• ?可調開關頻率?：允許根據應用需求優化效率和外部組件尺寸。
• ?同步整流?：集成高側MOSFET，提高轉換效率。
• ?慢啟動和跟蹤?：通過SS/TR引腳實現慢啟動和電源排序。
• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下工作。
• ?過壓和過流保護?：保護電路免受損壞。

四、引腳配置與功能

1. 引腳配置

• VIN：輸入電源
• BOOT：自舉電容器連接
• PH：高側MOSFET漏極
• GND：接地
• EN：使能引腳
• COMP：誤差放大器輸出
• SS/TR：慢啟動/跟蹤引腳
• RT/CLK：定時電阻/時鐘輸入
• PWRGD：電源良好輸出

2. 引腳功能描述

• ?VIN?：輸入電源正端。
• ?BOOT?：連接自舉電容器，為內部高側MOSFET提供門極驅動電壓。
• ?PH?：內部高側MOSFET的漏極連接點，也是輸出電感器的一端。
• ?GND?：接地引腳。
• ?EN?：使能引腳，用于開啟或關閉轉換器。
• ?COMP?：誤差放大器的輸出，用于環路補償。
• ?SS/TR?：慢啟動和跟蹤引腳，用于控制輸出電壓的上升時間和實現電源排序。
• ?RT/CLK?：定時電阻或外部時鐘輸入引腳，用于設置開關頻率或同步外部時鐘。
• ?PWRGD?：電源良好輸出引腳，指示輸出電壓是否在規定范圍內。

五、工作模式

• ?正常操作模式?：在輸入電壓和輸出負載正常時，轉換器以設定的開關頻率工作。
• ? Eco-mode? ?：在輕載條件下，通過脈沖跳過模式降低靜態電流，提高效率。
• ?過壓/過流保護模式?：在出現過壓或過流情況時，轉換器進入保護模式，關閉輸出。

六、典型應用與設計指導

1. 電感器選擇

• 根據輸出電流和開關頻率選擇合適的電感值。

2. 輸出電容器選擇

• 選擇低ESR的陶瓷電容器以減小輸出紋波電壓。

3. 輸入電容器選擇

• 輸入電容器應具有良好的高頻特性，以濾除輸入電壓的紋波。

4. 布局與接地

• 輸入和輸出電容器應盡可能靠近轉換器放置，以減小寄生電感和電阻。
• 接地設計應盡量減少環路面積，降低噪聲干擾。

七、熱管理與封裝信息

• ? 熱阻（RθJA） ?：根據封裝類型有所不同，具體值請參考數據手冊。
• ? 最大結溫（TJ(max)） ?：150°C
• ?封裝尺寸?：MSOP和VSON with PowerPAD?封裝，具體尺寸請參考數據手冊。

八、文檔與支持

• 提供詳細的技術文檔、應用指南和設計資源。
• 用戶可以通過TI網站獲取最新文檔更新和技術支持。
