TPS652x 提供一個 PWM 降壓控制器、兩個可調同步降壓穩壓器、兩個獨立的 USB 電源開關和一個電源電壓監控器 （SVS），可為采用單個 12V 至 22V 電源運行的衛星機頂盒、xDSL 和電纜調制解調器應用提供主電源功能。

SMPS 集成了開關 FET，可優化電源效率并減少外部元件數量。每個 USB 開關根據下游 USB 設備的需求提供高達 0.5A （TPS65230） 或 1A （TPS65231） 的電流。所有電源塊均具有熱保護和過流/短路保護。
*附件：tps65231a2.pdf

SVS 提供兩個輸入，用于監控正電源軌。在所有電源軌上升到其上升沿閾值以上后，/開漏輸出保持低電平至少 180 ms。VMON1 輸入的閾值設置為用于監控 3.3V 電源軌，無需額外的外部元件。VMON2 輸入的閾值設置為 0.8 V，并且需要在輸入端使用電阻分壓器來監控系統中的任何正電壓。如果輸入電源降至 9.3 V 以下或芯片溫度接近熱關斷限值，則 nBOR/nHOT 開漏輸出將被拉低。這允許系統處理器保存關鍵數據并在電源故障之前正常關閉。

TPS65230 和 TPS65231 可通過并行 I/O 或 I 進行控制^2^C 接口。當 USBFLAG2/nINT 引腳上的上拉電阻器連接到 3.3V 或更低的電源時，I^2^C 接口被禁用，并且該器件僅通過并行 I/O 引腳進行控制。將上拉電阻器連接到 6 V 時，I^2^C 接口使能，并通過寫入控制寄存器來控制器件。任何故障或異常作條件都由中斷引腳標記。通過 I 讀取狀態寄存器來清除中斷^2^C 接口。

特性

• 寬輸入電源電壓范圍
  （10.8 V - 22 V）
• 一個可調 PWM 降壓控制器
  • 10.8V 至 22V 輸入電壓范圍
  • 3.3V 至 6.1V 輸出電壓范圍
  • 500kHz 開關頻率
  • III 型補償
  • 可編程電流限制
• 兩個具有集成開關 FET 的可調降壓轉換器：
  • 4.75V - 5.5V 輸入
  • 0.9V-3.3V 輸出電壓范圍
  • 3A 輸出電流
  • 1MHz 開關頻率
  • 電壓調節選項
  • III 型補償
• 兩個 100 米、0.5 A（TPS65230）1 A（TPS65231）
  USB 開關，具有過流保護和
  漏極開路故障引腳
• 當輸入電壓降至 9.3 V 以下時，設置早期電源故障標志（漏極開路輸出）
• 如果溫度接近關斷閾值，則設置早期溫度警告標志 （開漏輸出）
• 電源電壓監控電路，具有兩個
  監控器輸入和漏極開路輸出
• 并行 I/O 或 I^2^具有用戶可選地址的 C 控件
• I 中的高級故障檢測和輸出電壓調整選項^2^C 模式
• Buck 使能引腳上的上拉電流源，用于精確的
  啟動時序控制，具有預設默認值
• 所有電源軌均提供過流保護
• 熱關斷功能可在過功率耗散期間
  保護器件
• 用于高效
  熱管理的熱增強型封裝 （48 引腳 HTSSOP）
• 應用
  • 數字機頂盒
  • xDSL & 電纜調制解調器
  • DVD 播放器
  • 家庭網關和接入點網絡
  • 無線路由器

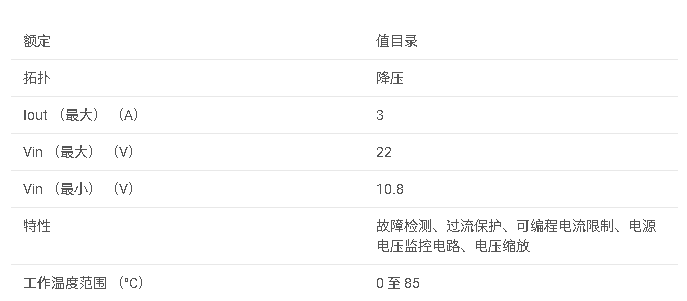

參數

一、產品概述

TPS65231A2是一款專為數字機頂盒（STB）、xDSL調制解調器、電纜調制解調器等應用設計的電源管理IC，提供高效的電源轉換和多種保護功能。

二、主要特性

• ?寬輸入電壓范圍?：支持10.8V至22V的輸入電壓。
• ?集成功能?：
  • 一個可調PWM降壓控制器。
  • 兩個可調同步降壓轉換器。
  • 兩個獨立的USB電源開關，每個可提供高達1A的電流。
  • 供電電壓監控器（SVS），用于監控供電電壓并提供復位信號。
• ?控制接口?：支持并行I/O或I2C控制，用戶可根據需求選擇。
• ?高級保護功能?：包括過流保護、過熱保護、欠壓鎖定（UVLO）等。
• ?熱增強封裝?：采用48引腳HTSSOP封裝，提高熱管理效率。

三、功能塊圖

文件提供了TPS65231A2的功能塊圖，直觀展示了各功能模塊及其連接關系，包括PWM控制器、降壓轉換器、USB開關、供電電壓監控器等。

四、引腳功能

詳細列出了每個引腳的編號、類型（輸入/輸出）及功能描述，如使能引腳（EN_BCK1、EN_BCK2、EN_BCK3）、反饋引腳（FB1、FB2、FB3）、電源引腳（VIN、VINB2、VINB3、VINU）等。

五、電氣特性

• ?輸入電壓范圍?：VIN為10.8V至22V，VINB為4.75V至6.1V，VINU為4.75V至5.5V。
• ?輸出電壓范圍?：PWM控制器輸出電壓為3.3V至6.1V，降壓轉換器輸出電壓為0.9V至3.3V。
• ?開關頻率?：PWM控制器為500kHz，降壓轉換器為1MHz。
• ?效率?：高達95%（具體取決于輸出電壓和負載條件）。

六、保護功能

• ?過流保護?：通過監測低側MOSFET的漏源電壓實現，支持逐周期過流限制。
• ?過熱保護?：當結溫超過設定閾值時，自動關閉所有電源路徑以防止損壞。
• ? 欠壓鎖定（UVLO） ?：在輸入電壓低于設定閾值時，禁用所有輸出軌和USB開關。

七、上電序列與軟啟動

• ?上電序列?：可通過連接至地或V3P3的使能引腳（EN_BCKx）控制三個降壓轉換器的開啟順序。
• ?軟啟動?：通過外部電容和內部電流源實現軟啟動，減少啟動時的電流沖擊。

八、I2C接口

• ?功能?：支持I2C接口，可通過I2C總線對設備進行高級控制和診斷。
• ?操作模式?：當USBFLAG2/nINT引腳的上拉電阻連接到6V以上電源時，啟用I2C接口；否則，通過并行I/O控制。

九、封裝與尺寸

• ?封裝類型?：48引腳HTSSOP封裝。
• ?尺寸信息?：提供了詳細的封裝尺寸圖及引腳排列信息。

十、應用示例

文件提供了TPS65231A2在數字機頂盒等應用中的典型應用示例，包括外部元件選擇、電路設計及布局建議等。
