在智能手機、筆記本電腦、服務器，尤其是AI加速器芯片上，我們正在見證一個時代性的趨勢：計算力不斷攀升，芯片的熱也隨之“失控”。NVIDIA的Blackwell架構GPU芯片，整卡TDP功耗超過1500W，而在消費領域，旗艦顯卡RTX 5090也首次引入了液態金屬這一更高效但成本更高的熱界面材料（TIM）。

為什么芯片越來越熱？它的熱從哪里來？芯片內部每一個晶體管在開關動作時的能量損耗，匯聚成了最終“無處安放的熱量”。隨著晶體管數量的飛漲和面積不斷壓縮，我們正面臨著一個關鍵指標的持續抬升：熱流密度（Heat Flux Density）。

雖然摩爾定律正在放緩，但芯片集成度卻并未因此降低，尤其在臺積電CoWoS、英特爾Foveros等先進封裝技術的推動下，多芯粒堆疊和超高帶寬互連正推動芯片走向前所未有的“熱集中”時代。

那么，熱是怎么產生的？過去這些年晶體管密度和熱流密度如何變化？先進制程和封裝是否會讓芯片更熱？這一期，我們來系統聊一聊。

01

熱從哪里來？晶體管為什么發熱

芯片之所以會發熱，根源在于其內部成千上億個晶體管在不斷地“開”和“關”。在這個過程中，一部分電能不可避免地轉化成熱能。一個芯片中可能包含數十億、甚至超過一萬億個晶體管。下圖是當前常用的FinFET晶體管的結構，FinFET全稱Fin Field-Effect Transistor，中文名叫鰭式場效應晶體管，是一種新的互補式金氧半導體晶體管。1999年，胡正明教授及其團隊成員成功制造出第一個p型FinFET，它的柵長度只有18nm，溝道寬度15nm，鰭的高度50nm。這些萬億晶體管被集成在芯片里每天“開關自如”，運行著從搜索推薦到AI訓練的復雜任務。

但每當晶體管切換狀態時，它就消耗能量并釋放熱量。這個過程中主要涉及兩個方面的功耗來源：

（1）動態功耗：當晶體管從關閉狀態切換到打開狀態，或從打開切換到關閉狀態時，內部的電荷重新分布或復合，產生能量損耗，并以熱的形式釋放出來。這種過程稱為動態功耗，是芯片運行時最主要的熱量來源。它可以近似表示為：它可以被近似地表示為：P = α · C · V2 · f；其中：α 是活動因子（代表多少晶體管在同時工作）；C 是負載電容；V 是電壓；f 是頻率?？梢钥吹?，電壓越高、頻率越高，芯片的動態發熱就越嚴重。這也是為何芯片“超頻”時溫度急劇上升。

（2）靜態功耗：即使不工作也會漏電。即便晶體管處于“靜止?fàn)顟B(tài)”，也仍有微弱電流泄漏，形成所謂的“靜態功耗”，其來源包括：亞閾值漏電流（Subthreshold leakage）、閂鎖電流（Gate leakage）、PN結反向偏置漏電（Junction leakage）。隨著晶體管尺寸不斷縮小，漏電流顯著增加，成為芯片發熱的“隱性殺手”。這也是當前制程演進中越來越難壓低功耗的原因之一。

電能在晶體管工作中損耗后，大部分以熱能的形式散發。這種能量轉換不可逆，最終導致芯片溫度升高。也就是說，不論是開關還是靜止?fàn)顟B(tài)，晶體管都會發熱，只是程度不同。

02

晶體管密度提升，熱流密度同步飆升

1965年，英特爾創始人之一的戈登·摩爾提出了經典的摩爾定律， “每18個月性能提升一倍，價格降低一半”。過去幾十年間，摩爾定律推動芯片性能飛速發展，這背后依賴的是制造工藝的不斷進步，使晶體管的尺寸越來越小、密度越來越高。但隨之而來的，是一個不可忽視的問題——熱流密度的快速上升。

早期節點（比如130nm、90nm）時，晶體管密度和功耗提升是相對線性的，但進入65nm之后，漏電流的急劇上升讓靜態功耗成為了大問題。雖然工藝不斷推進，但功耗墻（Power Wall）逐漸顯現。

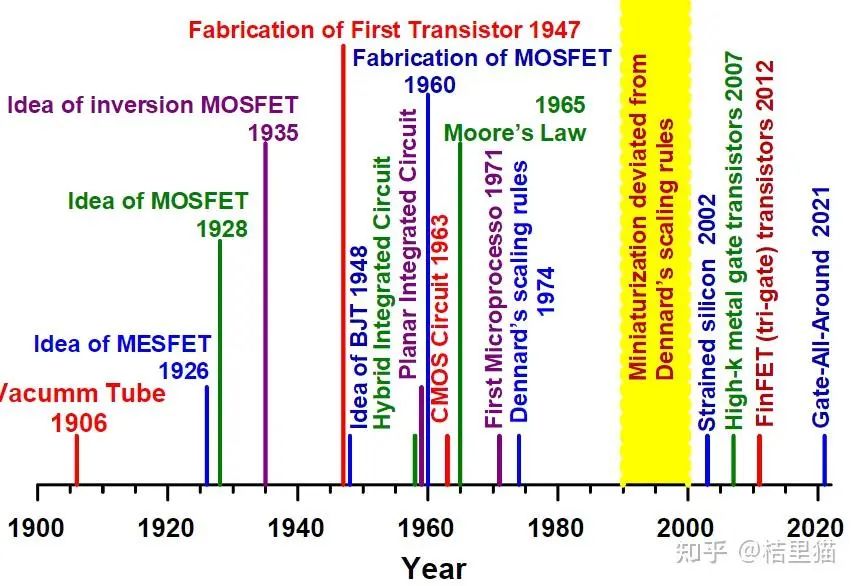

圖3. 晶體管發展歷史（圖源：桔里貓）

與此同時，為了追求性能，芯片主頻也不斷升高——這意味著單位時間內的動態功耗暴增。而晶體管越密、芯片面積增長受限，結果就是：單位面積上的熱功耗密度不斷上升，熱管理難度迅速加劇。

這里我們要明確兩個概念：功耗（Power）：整個芯片的總能耗，單位是瓦（W）；熱流密度（Power Density）：?jiǎn)挝幻娣e上的功耗，單位是W/cm2或W/mm2。舉個簡單的例子：一塊100W的CPU，面積為2cm2，則熱流密度為50 W/cm2。

特別在7nm及之后，即使主頻不再大幅提升，但密度和功耗依舊在上漲，熱流密度成為設計瓶頸。如A100/A800 TDP是400W，芯片熱流密度 50W/cm2；H100/H800 TDP是700W，熱流密度87.5W/cm2，當下芯片熱流密度已經遠超風冷極限。

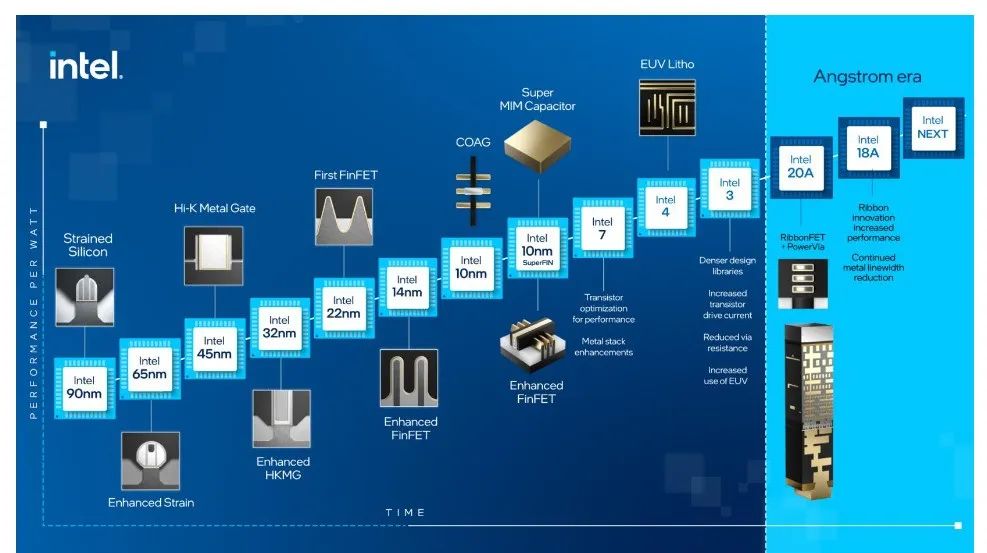

圖4. Intel晶體管發展計劃

早在20年前，英特爾前CTO和CEO帕特·蓋爾辛格就放話說，如果芯片耗能和散熱的問題得不到解決，當芯片上集成了2億個晶體管時，就會熱得像“核反應堆”，2010年時會達到火箭發射時高溫氣體噴射的水平，而到2015 年就會與太陽的表面一樣熱。

英偉達的B200芯片則達到了2080億晶體管，功耗高達1000W+。如果按單位面積換算，芯片的熱流密度早已超過核反應堆冷卻板、鋼鐵冶煉爐，逼近火箭噴嘴。

03

GAA與先進封裝：熱流密度會再度飆升嗎？

3.1從FinFET到GAA，熱管理走入“精細博弈”

摩爾定律放緩后，熱流密度會下降嗎？在摩爾定律不斷逼近物理極限的背景下，晶體管結構也在經歷代際更替。FinFET（鰭式場效應晶體管）已經在10年內主導了芯片工藝的主流。但從2025年臺積電N2、Intel18A以及三星SF2最新的產品架構看，幾家頭部大廠都開始轉型GAA（全環繞柵極）晶體管。

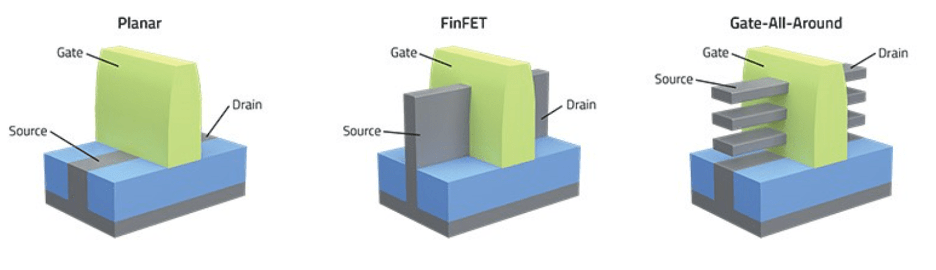

圖6. 從平面晶體管到FinFET再到GAA晶體管的轉變（圖源：Lam Research）

GAA的優勢在于能更有效地控制漏電流、提升開關性能，是功耗控制的一大利器。但這項結構創新也帶來了新的熱挑戰：

GAA晶體管單元結構更復雜、更精密，單位體積內的功耗密度更高；

多根納米片堆疊形成通道，柵極完全包覆，熱擴散路徑更短、更局限；

晶體管柵長進一步縮小，亞閾值泄漏和量子穿隧效應成為主要發熱來源。

總結：GAA讓“每一個晶體管”都更高效了，但也更熱了。

3.2 先進封裝：熱不再是“平均值”，而是“熱點集中”與GAA晶體管技術幾乎同步推進的，還有近年來蓬勃發展的先進封裝技術。臺積電的CoWoS、英特爾的Foveros、三星的I-Cube，都試圖將多個芯粒（chiplets）以2.5D或3D方式進行堆疊、集成，提升帶寬、降低延遲。但熱管理難度也隨之翻倍：

熱點集中：AI芯片、HPC芯片往往在中間集成一顆大算力芯粒，形成局部極端高溫區域；

熱路徑增長：上下堆疊的芯片彼此遮擋，芯片底部的熱量更難傳導到外部；

材料不匹配：封裝中的TIM（熱界面材料）、載板、芯粒之間存在熱膨脹系數差異，導致界面熱阻增大。

在B200這類AI芯片中，一顆核心芯粒+多顆HBM堆疊組成的“熱島”，不僅考驗散熱能力，也正在倒逼產業鏈重新設計整個熱結構。

進入先進封裝時代后多個高功耗芯片裸片被集成到同一封裝基板上，在空間不變的情況下，熱源集中度進一步提高，熱流密度陡增。如果在先進封裝中，熱源面積被進一步“壓縮”。這意味著傳統的風冷方式可能無法滿足需求，必須引入液冷、熱管、3D冷卻、甚至微射流等更激進的熱管理方案。臺積電已經開始在晶圓上嘗試微射流的液冷方案，感興趣的同學可以看上一期的文章。

AI芯片熱到極限？CoWoS封裝里藏著怎樣的“散熱”難題

04

結語與討論：熱管理，正在變成芯片設計的“第一門檻”？

曾經熱設計是最后一公里的工程問題。而今天，在GAA+3D封裝加持下的先進芯片，熱設計已然走到產品開發的最前沿。

很多人以為，摩爾定律趨緩、頻率不再提升，芯片的熱密度問題應該會“緩一緩”。但事實上，進入3D異構集成時代后，熱問題從“全局?jǐn)U散”轉向“局部災難”：

提問：面對GAA與先進封裝的雙重推進，下一代熱管理材料和冷卻技術該如何跟上？歡迎大家在評論區分享你的看法同時留下你感興趣的話題？
