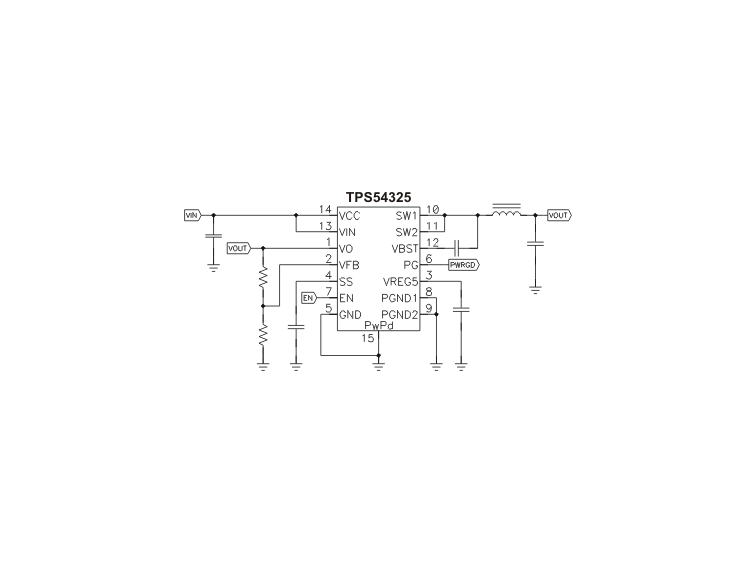

TPS54325 器件是一款自適應導通時間 D-CAP2? 模式同步降壓轉換器。這 TPS54325 器件使系統設計人員能夠完成各種終端設備的電源總線套件 穩壓器采用高性價比、低元件數量、低待機電流解決方案。

TPS54325 的主控制回路使用 D-CAP2? 模式控制，該模式控制提供 非常快速的瞬態響應，無需外部元件。該TPS54325還擁有專有的 使器件能夠適應低等效串聯電阻 （ESR） 輸出的電路 電容器，如 POSCAP 或 SP-CAP，以及超低 ESR 陶瓷電容器。設備運行 從 4.5 V 到 18 V VCC 輸入，以及從 2.0 V 到 18 V VIN 輸入電源電壓。輸出 電壓可在 0.76 V 至 5.5 V 之間編程。該設備還具有可調節的慢速 Start time 和 Power Good 函數。TPS54325采用 14 引腳 HTSSOP 封裝， 設計工作溫度范圍為 –40°C 至 85°C。
*附件：tps54325.pdf

特性

• D-CAP2? 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 寬 V抄送輸入電壓范圍：4.5 V 至 18 V
• 寬 V在輸入電壓范圍：2.0 V 至 18 V
• 輸出電壓范圍：0.76 V 至 5.5 V
• 高效集成 FET 針對
  低占空比應用進行了優化 – 120 mΩ（高側）
  和 70 mΩ（低側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 700kHz 開關頻率 （f 西 南部 )
• 逐周期超過電流限制
• 電源良好輸出

參數

方框圖

一、產品概述

TPS54325是一款4.5V至18V輸入電壓范圍、3A輸出電流、同步降壓（Buck）轉換器。它集成了兩個N溝道MOSFET，采用D-CAP2?模式控制，提供了快速的瞬態響應和低待機電流，適用于各種低電壓系統應用。

二、主要特性

• ?寬輸入電壓范圍?：4.5V至18V VCC輸入，2.0V至18V VIN輸入。
• ?寬輸出電壓范圍?：0.76V至5.5V可調。
• ?高效率?：集成了低導通電阻的MOSFET，優化了低占空比應用。
• ?快速瞬態響應?：D-CAP2?模式控制，無需外部組件即可實現快速瞬態響應。
• ?低待機電流?：小于10μA。
• ?可調軟啟動?：具有可調軟啟動時間和電源良好輸出功能。
• ?700kHz固定開關頻率?：有助于減小外部電感和電容的尺寸。
• ?過流保護?：逐周期過流限制，保護芯片和負載。
• ?熱關斷保護?：防止芯片過熱損壞。

三、應用領域

• 數字電視電源
• 高清藍光播放器
• 網絡家庭終端
• 數字機頂盒（STB）

四、電氣特性

• ?最大輸出電流?：3A
• ?開關頻率?：700kHz
• ?輸入電壓范圍?：VCC 4.5V至18V，VIN 2.0V至18V
• ?輸出電壓范圍?：0.76V至5.5V可調
• ?熱關斷閾值?：典型值為150°C
• ?軟啟動時間?：可調，通過外部電容設置

五、功能描述

• ?D-CAP2?模式控制?：結合恒定導通時間控制和內部補償電路，實現偽固定頻率和低外部組件計數。
• ?軟啟動和預偏置軟啟動?：防止啟動時的浪涌電流，確保輸出電壓平滑上升。
• ?電源良好輸出?：當輸出電壓穩定在規定范圍內時，電源良好信號變?yōu)楦唠娖健?/li>
• ?輸出放電控制?：在關閉或保護模式下，自動放電輸出電容，防止負電壓。
• ?過壓和欠壓保護?：監測反饋電壓，防止輸出電壓過高或過低。

六、封裝與尺寸

• ?封裝類型?：14引腳HTSSOP封裝
• ?封裝尺寸?：5.00mm × 4.40mm
• ?熱焊盤?：暴露的熱焊盤設計，有助于散熱

七、設計指南

• ?輸出電壓設置?：通過外部電阻分壓器設置輸出電壓。
• ?輸出濾波器選擇?：推薦使用LC濾波器，提供詳細的電感和電容選擇指南。
• ?輸入電容器選擇?：推薦使用大于10μF的陶瓷電容器作為旁路電容，以及額外的電解電容器作為大容量電容。
• ?自舉電容器選擇?：必須在VBST和SW引腳之間連接一個0.1μF的陶瓷電容器。
• ?布局考慮?：提供布局指南和示例，強調最小化開關電流環路、保持SW節點物理尺寸小且短、以及反饋環路的短路徑等。
