TPS54418 器件是一款功能齊全的 6V、4A、同步降壓電流模式轉換器，具有兩個集成 MOSFET。

TPS54418 器件通過集成 MOSFET 實現小型設計，實現電流模式控制以減少外部元件數量，通過實現高達 2MHz 的開關頻率來減小電感器尺寸，并通過 3mm x 3mm 的小型熱增強型 QFN 封裝最大限度地減少器件占用空間。
*附件：tps54418.pdf

TPS54418 器件通過精確的 ±1% 電壓基準 （V 裁判 ） 的 S S T

通過集成的 30mΩ MOSFET 和 350μA 的典型電源電流，效率最大化。使用 EN 引腳，進入關斷模式，關斷電源電流降至 2 μA。

欠壓鎖定在內部設置為 2.6 V，但可以通過在使能引腳上使用電阻網絡對閾值進行編程來提高。輸出電壓啟動斜坡由軟啟動引腳控制。漏極開路電源就緒信號指示輸出在其標稱電壓的 93% 至 107% 范圍內。頻率折返和熱關斷功能可在過流情況下保護器件。

特性

• 兩個 30mΩ（典型值）MOSFET，可在 4A 負載下實現高效率
• 開關頻率：200 kHz 至 2 MHz
• 溫度基準電壓：0.8 V ± 1%
• 與 External Clock 同步
• 可調軟啟動 / 排序
• UV 和 OV 電源就緒輸出
• 低工作和關斷靜態電流
• 安全啟動至預偏置輸出
• 逐周期電流限制、熱和頻率折返保護
• 工作結溫范圍：–40°C 至 150°C
• 耐熱增強型 3 mm × 3 mm 16 引腳 WQFN 封裝

參數

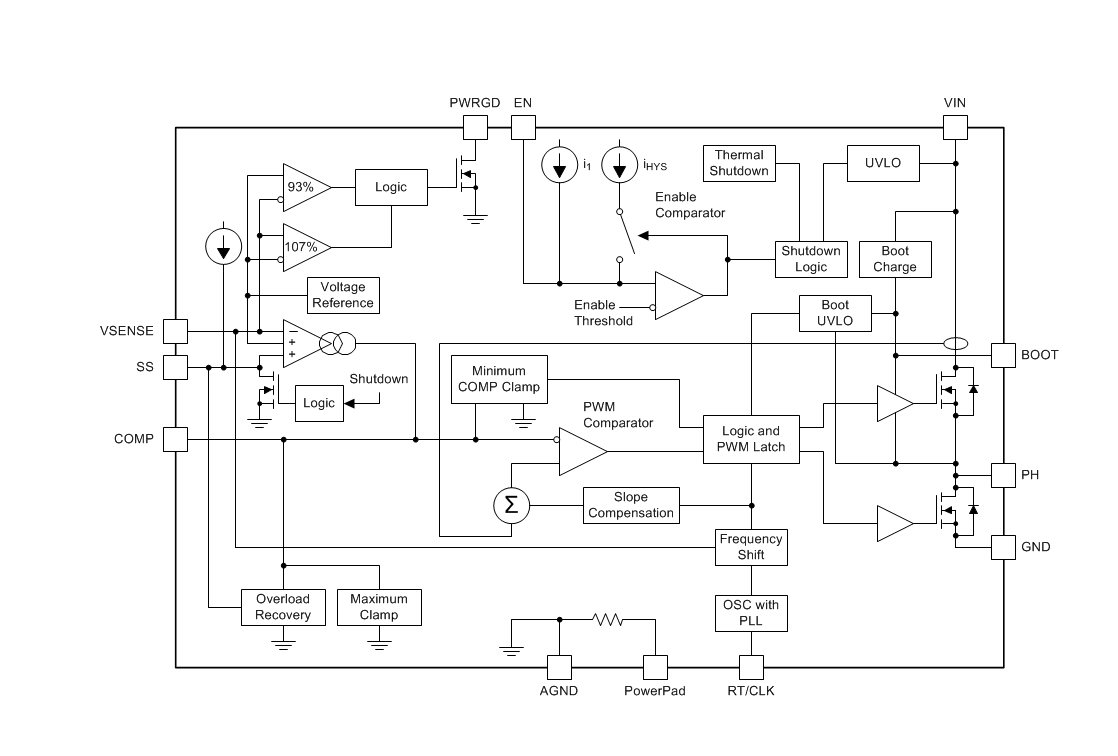

方框圖

一、產品概述

TPS54418是一款高性能、高效率的同步降壓（Buck）DC/DC轉換器，專為低電壓、高密度電源系統設計。該設備集成了兩個30mΩ的MOSFET，支持高達4A的輸出電流，并具有寬輸入電壓范圍和高開關頻率。

二、主要特性

• ?集成MOSFET?：兩個30mΩ（典型值）的MOSFET，提供高轉換效率。
• ?寬輸入電壓范圍?：支持2.95V至6V的輸入電壓。
• ?高輸出電流?：最大輸出電流可達4A。
• ?高開關頻率?：支持200kHz至2MHz的開關頻率，允許使用小型電感和電容。
• ?精確電壓參考?：0.8V±1%的精確電壓參考，確保輸出電壓穩定。
• ?多種保護功能?：包括過壓保護、欠壓鎖定、熱關斷和過流保護。
• ?軟啟動/序列功能?：可調軟啟動時間，支持電源排序功能。
• ?小尺寸封裝?：采用3mm×3mm的16引腳WQFN封裝，節省板上空間。

三、應用領域

• 低電壓、高密度電源系統
• 高性能DSP、FPGA、ASIC和微處理器的點載調節
• 寬帶、網絡和光通信基礎設施

四、電氣特性

• ?轉換效率?：高效率設計，最大化電池壽命。
• ?低靜態電流?：在關機模式下，靜態電流降至2μA。
• ?可調軟啟動?：通過外部電容設置輸出電壓啟動斜坡時間。
• ?電源良好輸出?：開漏輸出，指示輸出電壓是否在正常范圍內。
• ?同步時鐘功能?：可同步至外部時鐘信號，便于多相并聯應用。

五、功能描述

• ?固定頻率PWM控制?：采用固定頻率峰值電流模式控制，簡化外部頻率補償設計。
• ?斜率補償?：防止占空比增加時的次諧波振蕩。
• ?引導電壓（Boot）和低壓差操作?：集成引導調節器，支持100%占空比操作。
• ?誤差放大器?：具有高精度的跨導誤差放大器，提高電壓調節精度。
• ?電壓參考?：溫度穩定的帶隙電路產生精確的電壓參考。
• ?輸出電壓調整?：通過外部電阻分壓器設置輸出電壓。
• ?使能和欠壓鎖定調整?：通過EN引腳調整輸入欠壓鎖定閾值，支持靈活的電源管理。

六、封裝與尺寸

• ?封裝類型?：16引腳WQFN封裝。
• ?尺寸?：3mm×3mm。

七、設計指南

• ?選擇開關頻率?：根據應用需求選擇合適的開關頻率，以平衡效率和尺寸。
• ?輸出電感選擇?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容選擇?：基于期望的輸出紋波和瞬態響應選擇合適的電容值。
• ?輸入電容選擇?：推薦使用高質量的陶瓷電容，以減少AC應力。
• ?軟啟動電容選擇?：根據所需的軟啟動時間選擇合適的電容值。
• ?布局考慮?：強調了關鍵組件的布局、接地處理和熱管理等方面的考慮。

八、文檔支持

• 提供WEBENCH Power Designer鏈接，幫助用戶快速設計和定制電源解決方案。
• 提供相關的技術文檔和應用筆記，支持用戶的設計工作。
