LM26001 是一款開關穩壓器，專為滿足具有待機模式的應用的高效要求而設計。該器件具有低電流休眠模式，可在輕負載條件下保持效率，并具有電流模式控制，可在寬輸入電壓范圍內進行精確調節。在關斷模式下，靜態電流通常降至 10 μA，在睡眠模式下低于 40 μA。強制 PWM 模式也可用于禁用睡眠模式。
*附件：lm26001-q1.pdf

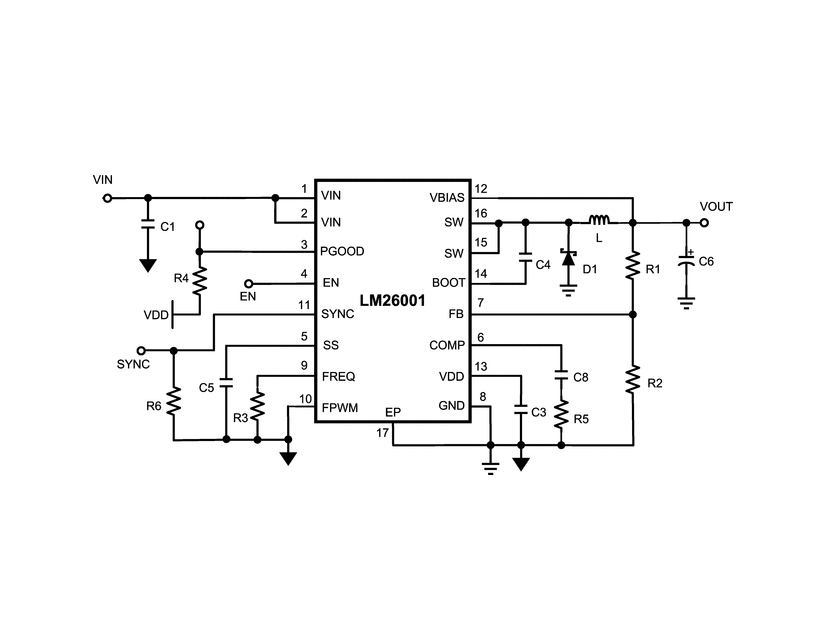

LM26001 可通過內部 N 通道開關提供高達 1.5 A 的連續負載電流和固定電流限制。該器件具有 4.0 V 至 38 V 的寬輸入電壓范圍，在線路瞬變期間可在低至 3 V 的輸入電壓下工作。

工作頻率可通過單個電阻器在 150 kHz 至 500 kHz 范圍內調節，并且可以與外部時鐘同步。

其他特性包括電源正常、可調軟啟動、使能引腳、輸入欠壓保護和用于減少元件數量的內部自舉二極管。

特性

• LM26001-Q1 是一款符合 AEC-Q100 1 級標準的汽車級產品（–40°C 至 +125°C 工作結溫）
• 高效休眠模式
• 睡眠模式下 40μA 典型 Iq
• 關斷模式下 10μA 典型 Iq
• 3.0V 最小輸入電壓
• 4.0V 至 38V 連續輸入范圍
• 1.5% 基準精度
• 逐周期電流限制
• 可調頻率（150 kHz 至 500 kHz）
• 可同步至外部時鐘
• 電源良好標志
• 強制 PWM 功能
• 可調軟啟動
• HTSSOP-16 裸露焊盤封裝
• 熱關斷

參數

方框圖

一、產品概述

LM26001-Q1是一款高效率的降壓（Buck）開關調節器，專為滿足汽車和其他高可靠性應用的需求而設計。該設備具有高效率的睡眠模式，能夠在輕負載條件下維持高效率，并通過電流模式控制實現準確的電壓調節。

二、主要特性

• ?高效率睡眠模式?：在輕負載條件下自動進入睡眠模式，降低靜態電流至10μA，提高整體效率。
• ?寬輸入電壓范圍?：支持4.0V至38V的連續輸入電壓范圍，以及低至3.0V的瞬態輸入電壓。
• ?高電流能力?：可提供高達1.5A的連續負載電流，具有固定的電流限制。
• ?可調頻率?：工作頻率可調范圍為150kHz至500kHz，可通過單個電阻設置，并可與外部時鐘信號同步。
• ?多種保護功能?：包括輸入欠壓保護、熱關斷、軟啟動等。
• ?AEC-Q100認證?：LM26001-Q1符合AEC-Q100標準，適用于汽車電子應用。

三、應用領域

• 汽車遠程信息處理系統
• 導航系統
• 車載儀表板
• 電池供電應用
• 家庭網關/機頂盒的待機電源

四、電氣特性

• ?參考電壓準確性?：1.5%的參考電壓準確性。
• ?低靜態電流?：在睡眠模式下，典型靜態電流為40μA，在關斷模式下為10μA。
• ?高精度電流限制?：具有循環電流限制功能，防止過流損壞。
• ?軟啟動功能?：通過連接軟啟動電容實現輸出電壓的緩慢上升，減少開機時的浪涌電流。

五、功能描述

• ?電流模式PWM控制?：通過監測電感電流并與電壓控制信號比較，實現高精度的電壓調節。
• ?睡眠模式?：在輕負載條件下，當反饋電壓超過設定閾值時，自動進入睡眠模式以降低功耗。
• ?FPWM功能?：通過拉高FPWM引腳可禁用睡眠模式，強制設備在PWM模式下工作。
• ?使能引腳?：EN引腳用于控制設備的開啟和關斷，具有遲滯功能以防止誤動作。
• ?PGOOD引腳?：用于監測輸出電壓狀態，當輸出電壓低于設定閾值時，PGOOD引腳變?yōu)榈碗娖健?/li>

六、封裝與尺寸

• ?封裝類型?：HTSSOP-16封裝，尺寸為5.00mm x 4.40mm。

七、設計指南

• ?組件選擇?：提供詳細的外部組件選擇指南，包括電感、電容、電阻和二極管等。
• ?布局建議?：強調關鍵組件的布局和接地處理，以最小化開關噪聲和電磁干擾（EMI）。
• ?熱設計考慮?：提供熱耗散和溫度上升的計算方法，以確保設備在安全工作溫度范圍內運行。

八、文檔支持

• 提供相關的技術文檔、應用筆記和社區資源，支持用戶的設計工作。
