RS299是高壓側電流傳感放大器，輸入電壓范圍從4.5V到76V，使其成為電信、背板和其他高壓電流監測至關重要的系統的理想選擇。RS299允許雙向電流傳感。RS299單輸出引腳持續監測從充電到放電的轉換，避免了需要單獨的極性輸出。RS299需要外部參考來設置零電流輸出電平（VSENSE=0V）。充電電流由從VREF到VCC的輸出電壓表示，而放電電流由VREF到GND給出。

RS299高精度電流檢測放大器的數據手冊免費下載
*附件：RS299.pdf

RS299是高壓側電流傳感放大器，輸入電壓范圍從4.5V到76V，非常適合電信、背板和其他高壓電流監測至關重要的系統。RS299允許雙向電流感應。RS299單輸出引腳持續監測從充電到放電的轉換，并消除了對單獨極性輸出的需求。RS299需要外部參考來設置零電流輸出電平（VSENSE=0V）。充電電流由從VREF到VCC的輸出電壓表示，而放電電流由VREF到GND給出。

為了獲得最大的通用性，76V輸入電壓范圍獨立適用于電源電壓（VCC）和共模輸入電壓（VRS+）。高壓側電流監測不會干擾被測負載的接地路徑，這使得RS299在各種高壓系統中特別有用。

三種增益版本（20V/V、50V/V、60V/V、100V/V=B、C、D、E）和用戶可選的外部感測電阻器的組合設置了滿量程電流讀數及其比例輸出電壓。RS299提供了高度的集成，從而實現了簡單、準確和緊湊的電流傳感解決方案。

RS299在4.5V至76V的單電源下工作，僅消耗135μa的電源電流。RS299采用綠色SOP8封裝。其工作環境溫度范圍為-40°C至+125°C。

1. 主要特性

• ?雙向感應?：支持雙向電流感應。
• ?共模電壓范圍?：4.5 V 至 76 V。
• ?電源電壓范圍?：4.5 V 至 76 V。
• ?增益選擇?：
  • RS299B：20 V/V
  • RS299C：50 V/V
  • RS299D：60 V/V
  • RS299E：100 V/V
• ?增益精度?：±0.25%
• ?輸入偏移電壓?：±100 μV
• ? 帶寬（-3 dB） ?：135 KHz
• ?靜態電流?：135 μA
• ?輸入偏置電流?：9.5 μA
• ?工作溫度?：-40°C 至 +125°C
• ?封裝?：MSOP8


2. 應用領域

• 48V 電信和背板電流測量
• 雙向電機控制
• 電源管理系統
• 雪崩光電二極管和PIN二極管電流監測
• 一般系統/板級電流感應
• 精密高壓電流源

3. 詳細描述

• ?高邊電流感應?：輸入電壓范圍從4.5V到76V，適用于需要高壓電流監測的電信、背板等系統。
• ?零電流輸出設置?：需要外部參考來設置零電流輸出水平（V SENSE = 0V）。
• ?高集成度?：提供簡單、準確、緊湊的電流感應解決方案。
• ?靈活性?：76V輸入電壓范圍獨立適用于電源電壓（V CC）和共模輸入電壓（V RS+）。

4. 電氣特性（部分關鍵數值）

• ? 電源電壓（V CC） ?：4.5 V 至 76 V
• ? 供電電流（I CC） ?：
  • V CC = V RS+ = 76V, 無負載：135 μA（典型值）
• ? 輸入偏置電流（IRS+, IRS-） ?：
  • V CC = V RS+ = 76V：9.5 μA（典型值）
• ? 增益（A V） ?：
  • RS299B：20 V/V
  • RS299C：50 V/V
  • RS299D：60 V/V
  • RS299E：100 V/V
• ? 輸入偏移電壓（V OS） ?：
  • V CC = V RS+ = 48V：±100 μV（典型值）
• ? 共模抑制比（CMRR） ?：
  • V CC = 48V, V RS+ = 4.5V 至 76V：105 dB 至 130 dB
• ? 電源抑制比（PSRR） ?：
  • V RS+ = 48V, V CC = 4.5V 至 76V：110 dB 至 130 dB
• ? 輸出高電壓（V OH） ?：
  • V CC = 4.5V, V RS+ = 48V, V REF1A = V REF1B = 2.5V, V SENSE = 100mV, I OUT (sourcing) = +500μA：60 mV 至 80 mV
• ? 輸出低電壓（V OL） ?：
  • V CC = V RS+ = 48V, V REF1A = V REF1B = 2.5V, V SENSE = -1000mV, I OUT (sinking) = 10μA：1 mV 至 1.4 mV
  • I OUT (sinking) = 500μA：23 mV 至 30 mV

5. 封裝信息

• ?封裝類型?：MSOP8
• ?器件標記?：如 RS299B, RS299C 等
• ? 濕度敏感性等級（MSL） ?：MSL1
• ?包裝形式?：Tape and Reel, 4000 units per reel

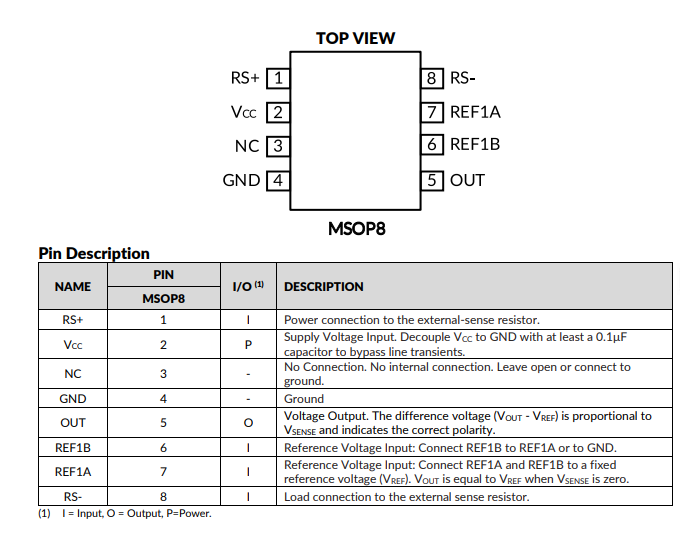

6. 引腳配置與功能

• ?引腳功能?：包括電源連接（V CC）、地（GND）、輸出（OUT）、參考電壓輸入（REF1A, REF1B）等。

7. 布局與電源推薦

• ?布局指南?：推薦使用開爾文或4線連接技術連接感應電阻，以最小化誤差。
• ?電源去耦?：建議在V CC和GND之間使用至少0.1 μF的旁路電容，以減少電源噪聲。
