LM20323 4.5-36V、3A 電流模式同步降壓穩壓器數據手冊
LM20323 是一款功能齊全的 500kHz 同步降壓穩壓器，能夠提供 到 3A 的負載電流。電流模式控制環路僅由兩個 組件，提供高性能和易用性。該設備經過優化，可在 輸入電壓范圍為 4.5V 至 36V，非常適合高壓系統。
該器件具有內部過壓保護 （OVP） 和過流保護 （OCP） 電路，以提高系統可靠性。精密 Enable 引腳和集成 UVLO 允許 要嚴格控制和排序的設備的開啟。啟動浪涌電流 受內部固定和外部可調軟啟動電路的限制。故障檢測 和電源排序可通過集成電源正常 （PGOOD） 電路實現。
*附件：lm20323.pdf
LM20323 設計用于在多軌電源架構中良好工作。輸出 該器件的電壓可以配置為使用 SS/TRK 引腳跟蹤更高電壓的軌。如果 LM20323 的輸出在啟動時進行預偏置，它不會吸收電流以將輸出拉低 直到內部軟啟動斜坡超過反饋引腳的電壓。
LM20323 采用裸露焊盤 20 引腳 HTSSOP 封裝，可焊接到 PCB 的 PCB 消除了對笨重散熱器的需求。
特性
- 4.5V 至 36V 輸入電壓范圍
- 3A 輸出電流，5.2A 峰值電流
- 130 mΩ/110 mΩ 集成功率 MOSFET
- 93% 峰值效率 （采用同步整流）
- 1.5% 反饋電壓精度
- 電流模式控制，可選補償
- 固定 500 kHz 開關頻率
- 可調輸出電壓低至 0.8V
- 與預偏置負載兼容
- 具有外部電容器的可編程軟啟動
- 具有遲滯的精密使能引腳
- 集成 OVP、UVLO、PGOOD
- 具有峰值電流限制、熱關斷和重啟功能的內部保護
- 精確的電流限制可較大限度地減小電感器尺寸
- 非線性電流模式斜率補償
- 20 引腳 HTSSOP 裸露焊盤封裝

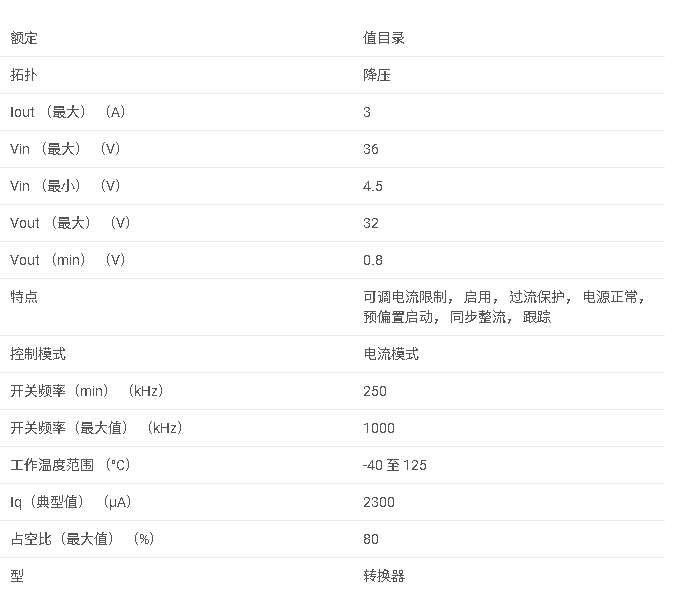

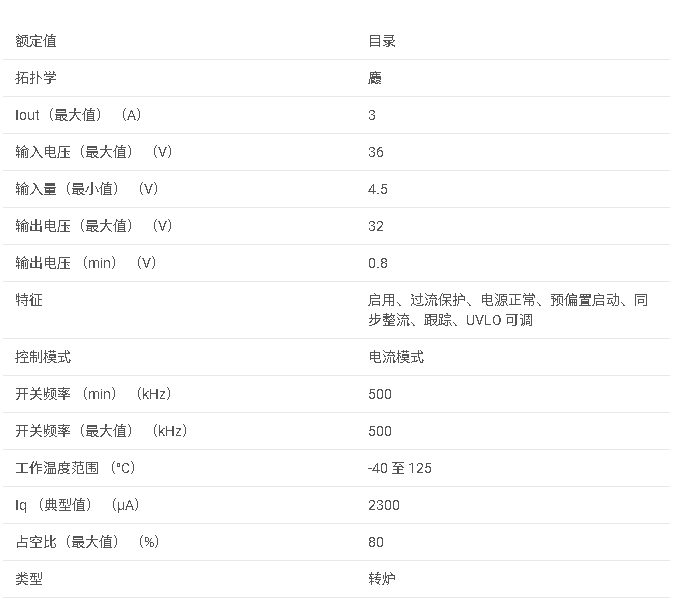

參數
方框圖
1. 產品概述
- ?產品名稱?：LM20323
- ?類型?：36V輸入，3A輸出，500kHz同步降壓調節器
- ?特點?：
- 寬輸入電壓范圍：4.5V至36V
- 高效率：峰值效率達93%
- 集成式功率MOSFET
- 電流模式控制
- 固定500kHz開關頻率
- 可調輸出電壓低至0.8V
- 過壓保護（OVP）、欠壓鎖定（UVLO）、過流保護（OCP）
2. 應用領域
3. 電氣特性
- ?輸入電壓范圍?：4.5V至36V
- ?輸出電流?：3A連續，5.2A峰值
- ?開關頻率?：500kHz
- ?反饋電壓精度?：1.5%
- ?效率?：高達93%
- ?高側/低側MOSFET導通電阻?：130mΩ/110mΩ（典型值）
4. 功能描述
- ?軟啟動?：通過外部電容設置啟動時間
- ?電壓跟蹤?：SS/TRK引腳支持輸出電壓跟蹤外部電壓源
- ?電源良好（PGOOD）輸出?：指示輸出電壓是否在容差范圍內
- ? 過壓保護（OVP） ?和? 欠壓鎖定（UVLO） ?：增強系統可靠性
- ?熱關斷?：防止結溫過高
5. 引腳配置與功能
- ?VIN?：輸入電壓引腳
- ?SW?：開關引腳，連接內部同步整流器和控制功率MOSFET
- ?FB?：反饋引腳，連接至誤差放大器的反相輸入
- ?PGOOD?：電源良好輸出信號
- ?COMP?：誤差放大器輸出，連接至脈沖寬度調制器輸入
- ?EN?：使能或UVLO輸入引腳
- ?SS/TRK?：軟啟動或跟蹤控制輸入引腳
- ?VCC?：高壓線性調節器輸出
- ?BOOT?：自舉輸入，連接至SW引腳以驅動控制MOSFET門極
- ?GND?和?AGND?：地引腳，分別用于功率和模擬電路
6. 封裝與尺寸
- ?封裝類型?：20引腳HTSSOP暴露焊盤封裝
- ?尺寸?：適合高密度布局
7. 設計指南
- ?電感選擇?：基于工作頻率、負載電流、紋波電流和占空比計算
- ?輸出電容選擇?：考慮輸出電壓紋波和瞬態響應
- ?輸入電容選擇?：限制VIN引腳的紋波電壓，提供大部分開關電流
- ?輸出電壓設置?：通過RFB1和RFB2電阻分壓器設置
- ?環路補償?：使用RC網絡進行補償，以滿足穩定性和動態性能要求
8. 熱考慮
- ?熱阻?：θJA = 27°C/W（無氣流條件下）
- ?最大結溫?：125°C
- ?散熱建議?：使用多層PCB和多個熱過孔連接暴露焊盤至地平面
9. 布局建議
- ?最小化開關電流環路面積?
- ?最小化SW引腳的銅面積?
- ?單點接地?
- ?最小化反饋引腳跡線長度?
- ?提供足夠的散熱措施?
10. 參考設計與物料清單

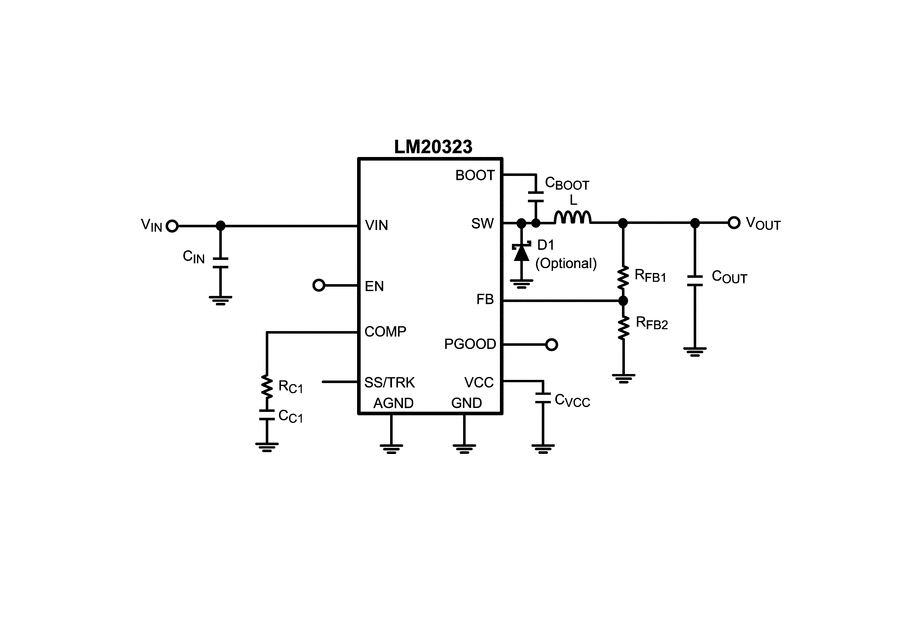

- 提供了典型應用電路圖和物料清單，包括電感、電容、電阻和二極管等組件的詳細規格
11. 文檔與支持
- 提供了評估板和設計工具的鏈接，以支持快速原型設計和測試
- 強調數據表和設計資源的“按原樣”提供，并包含所有缺陷
