LM20323 4.5-36V、3A、電流模式同步降壓穩壓器

描述

LM20323是一款全功能500kHz同步降壓穩壓器，能夠提供高達3A的負載電流。電流模式控制環路僅通過兩個組件進行外部補償，提供高性能和易用性。該器件經過優化，可在4.5V至36V的輸入電壓范圍內工作，非常適合高壓系統。

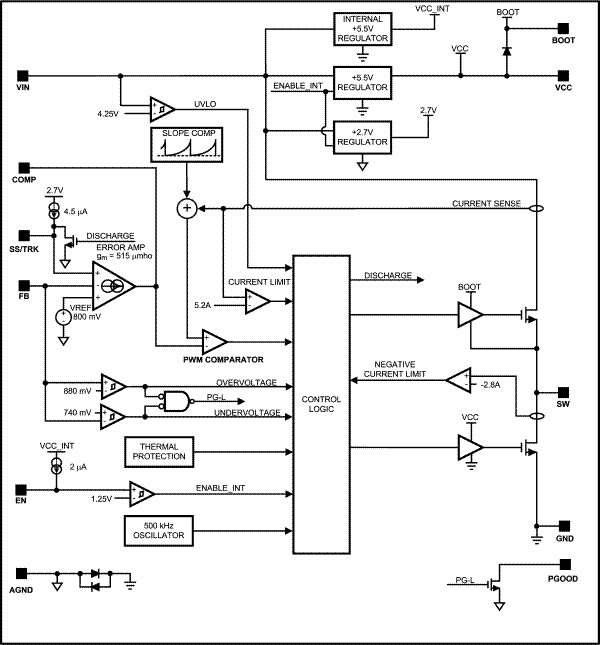

該器件具有內部過壓保護（OVP）和過流保護（OCP）電路提高系統可靠性。精密的使能引腳和集成的UVLO可以嚴格控制和排序器件的開啟。啟動浪涌電流受內部固定和外部可調軟啟動電路的限制。集成電源良好（PGOOD）電路可實現故障檢測和電源排序。

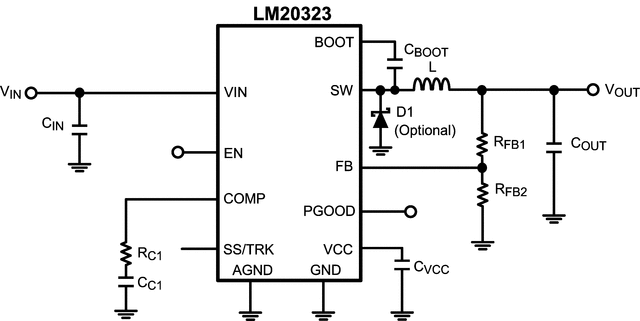

LM20323設計用于多軌電源架構。器件的輸出電壓可配置為使用SS /TRK引腳跟蹤更高的電壓軌。如果LM20323的輸出在啟動時預偏置，它將不會吸收電流以將輸出拉低，直到內部軟啟動斜坡超過反饋引腳的電壓。

LM20323提供裸露焊盤20引腳HTSSOP封裝，可焊接到PCB上，無需使用笨重的散熱器。

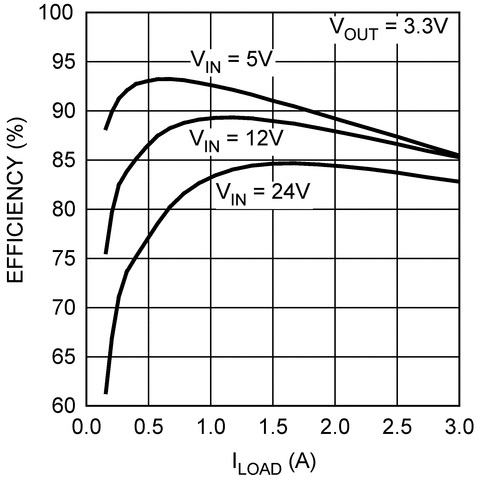

所有商標是他們各自所有者的財產。

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM20323	LM20323	LM3100	LM3102	LM3102-Q1	LM3103
4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?
36 ? ?	36 ? ?	36 ? ?	42 ? ?	42 ? ?	42 ? ?
0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.6 ? ?
32 ? ?	32 ? ?	7 ? ?	7 ? ?	7 ? ?	7 ? ?
3 ? ?	3 ? ?	1.5 ? ?	2.5 ? ?	2.5 ? ?	0.75 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
500 ? ?	500 ? ?	200 ? ?	200 ? ?	200 ? ?	200 ? ?
500 ? ?	500 ? ?	1000 ? ?	1000 ? ?	1000 ? ?	1000 ? ?
2.3 ? ?	2.3 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?	Enable Synchronous Rectification Tracking ? ?	Enable Synchronous Rectification Tracking ? ?	Enable Synchronous Rectification ? ?	Enable Synchronous Rectification Tracking ? ?
Current Mode ? ?	Current Mode ? ?	COT with emulated ripple ? ?	COT with emulated ripple ? ?	COT with emulated ripple ? ?	COT with emulated ripple ? ?
80 ? ?	80 ? ?	94 ? ?	94 ? ?	94 ? ?	94 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?
HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	DSBGA HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?
