目錄
1 案例說明
2 VFBOX網關工作原理
3 準備工作
4 網關采集CCLINK IEF BASIC數據
5 網關寫數據到MYSQL數據庫
6 安裝MYSQL數據庫
7 案例總結

1 案例說明

設置vfbox網關采集CClink IEF Basic設備數據
把采集的數據保存到MySQL數據庫。

2 VFBOX網關工作原理
VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

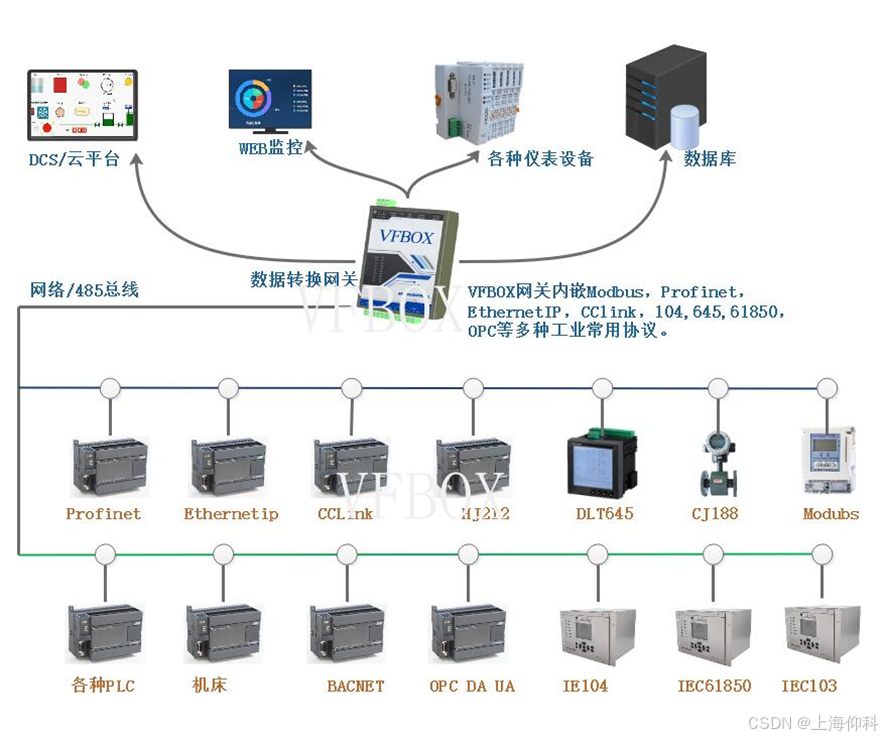

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：
在這里插入圖片描述

3 準備工作

仰科網關。支持采集CClink IEF Basic數據，保存到MySQL數據庫。
電腦。IP設置成192.168.1.198，和網關在同一個網段。
網線、12V電源。

4 網關采集CClink IEF Basic數據

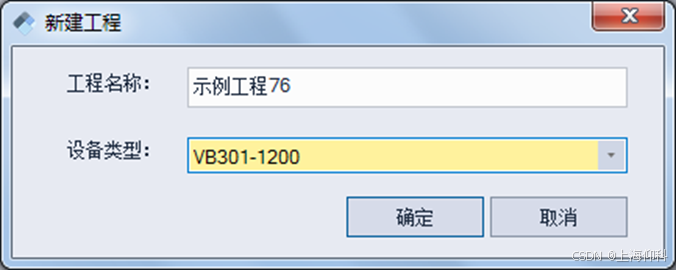

安裝VFBOX Studio軟件。打開軟件后，點擊新建工程，設備類型選擇實際網關的型號。可選的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

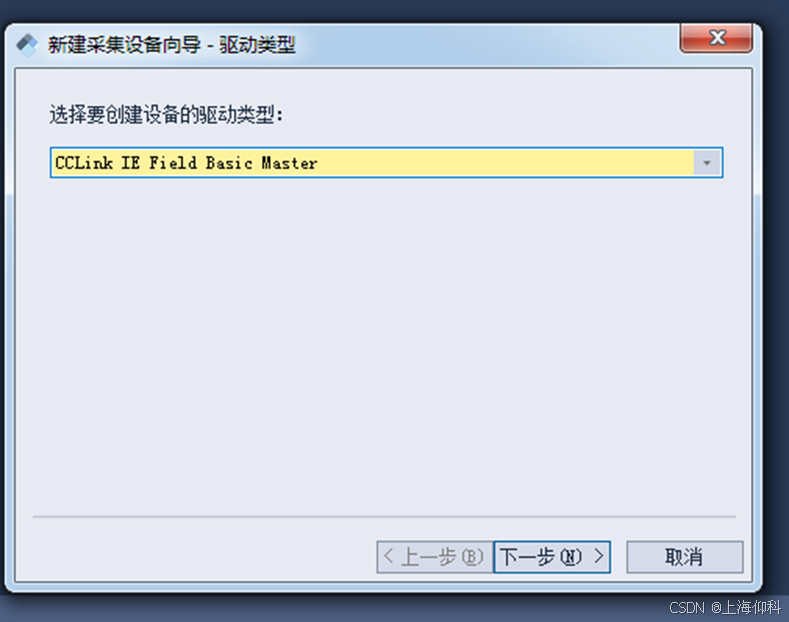

點擊“新建設備”，驅動類型選擇如下：

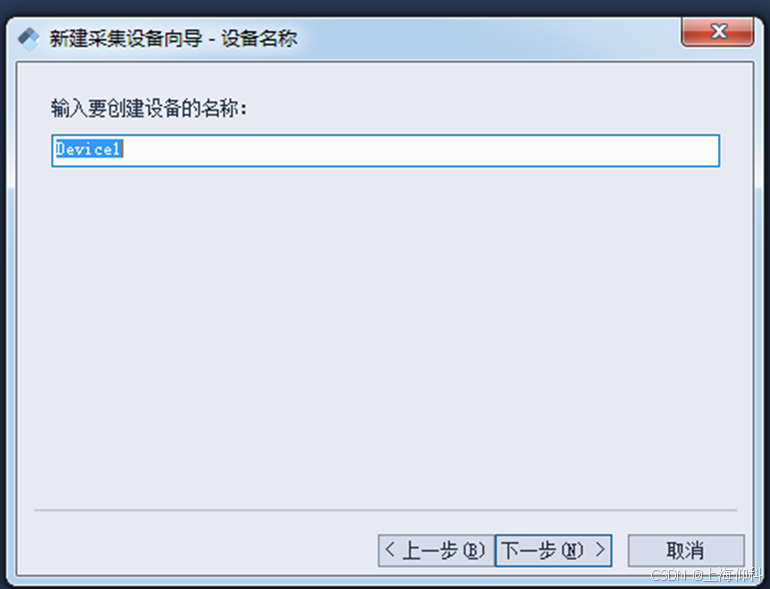

輸入要創建的名稱，根據自己的需求

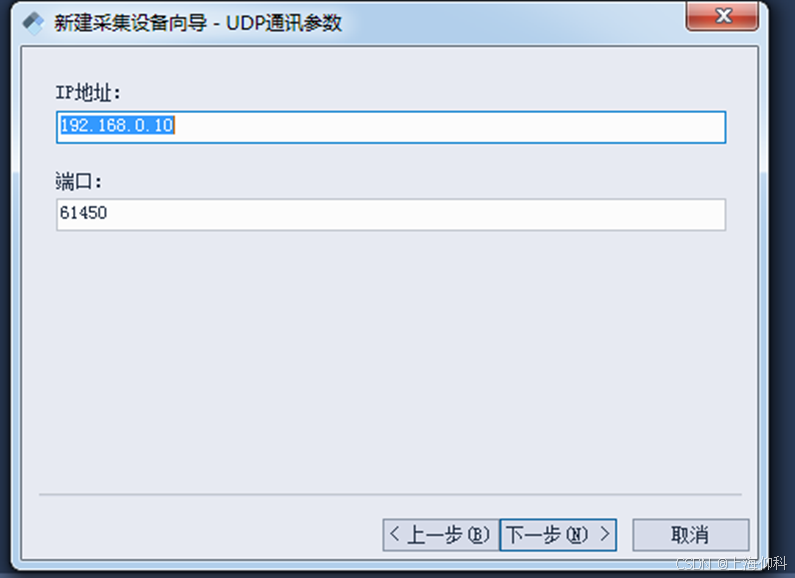

以下輸入CClink IEF Basic設備的IP地址，端口可使用默認。

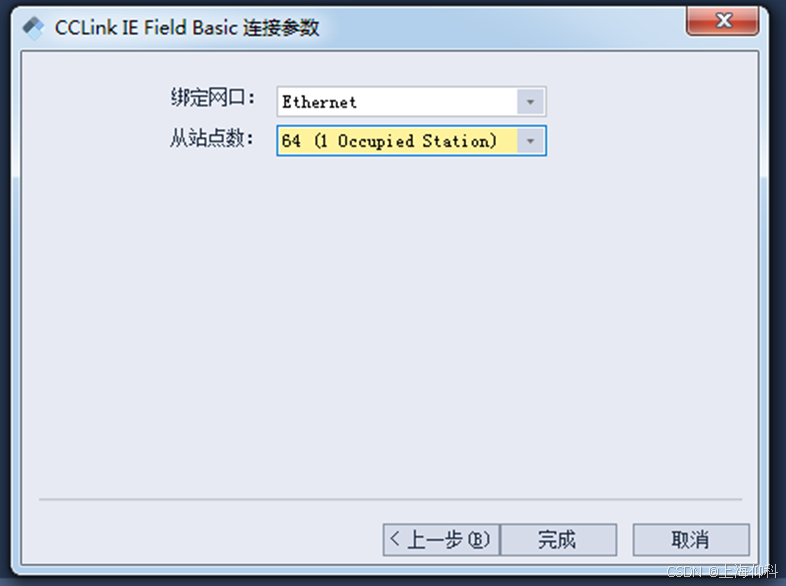

“綁定網口”選擇CCLink設備連接的網關的網口。“從站點數”是CCLink設備里數據區的長度

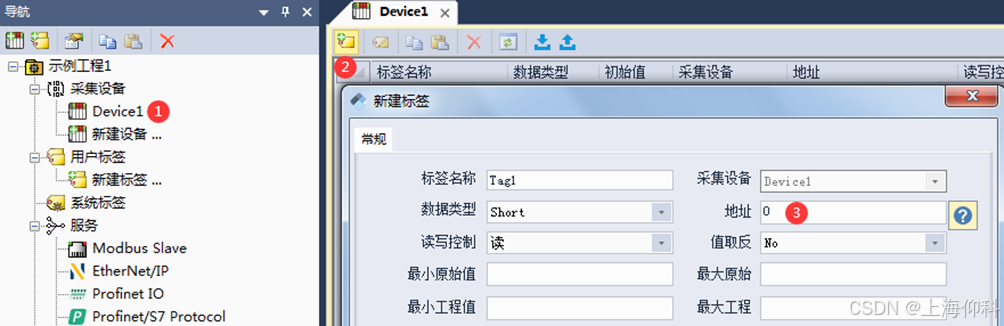

添加要采集的數據。需要知道這個點位的地址和數據類型，填寫到如下的選項中。
配置完成后點擊菜單“下載”，把工程下載到網關里。
點擊菜單“查看數據”，查看網關采集到的數據。對比一下當前值，“狀態”顯示Good，更新時間為當前時間就代表采集到了數據。

5 網關寫數據到mysql數據庫

在電腦上安裝mysql數據庫。完成安裝后，關閉電腦上的防火墻和殺毒軟件。

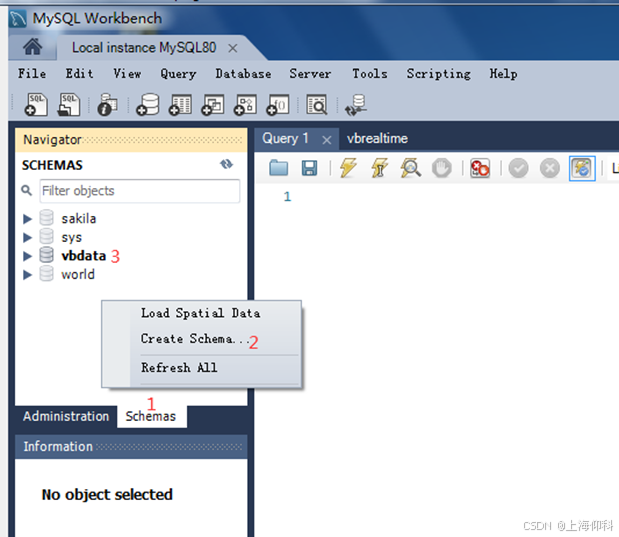

登錄數據庫后，選擇Schemas，右鍵選擇Create Schemas，輸入名稱

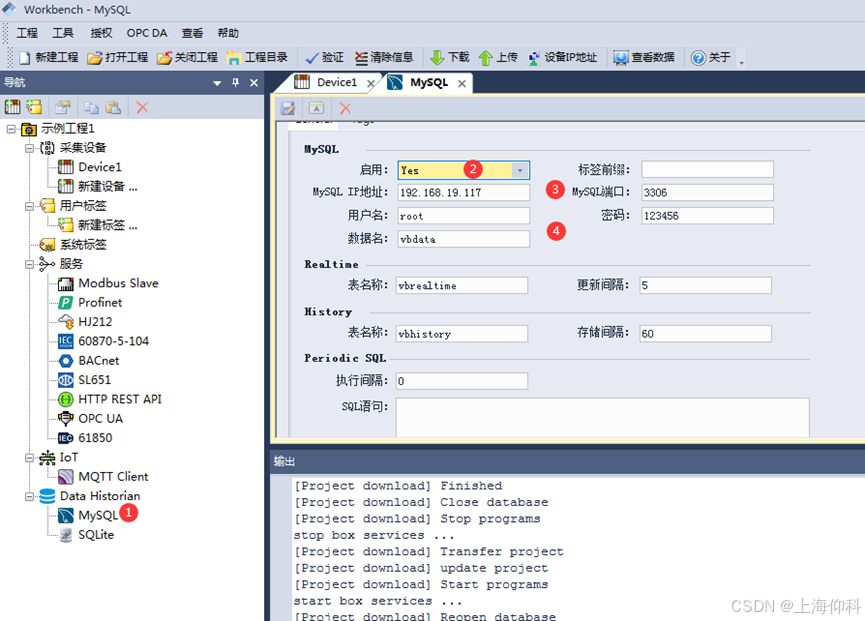

打開VS網關配置軟件，在導航欄選擇MySQL，啟用設置成Yes，輸入MySQL的IP地址、端口、用戶名、密碼以及表名。表名不能為空。

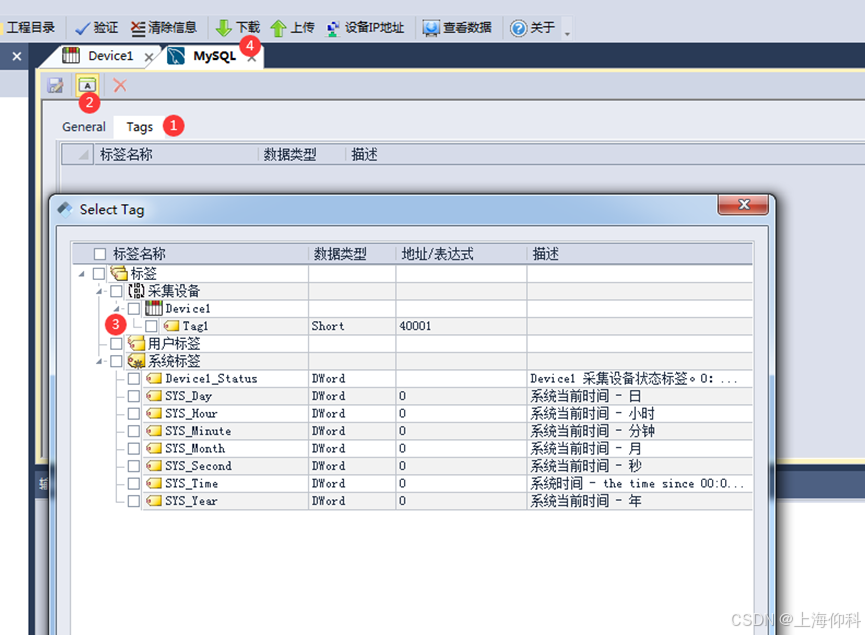

到Tags中，添加要寫入數據庫的標簽，然后下載到網關

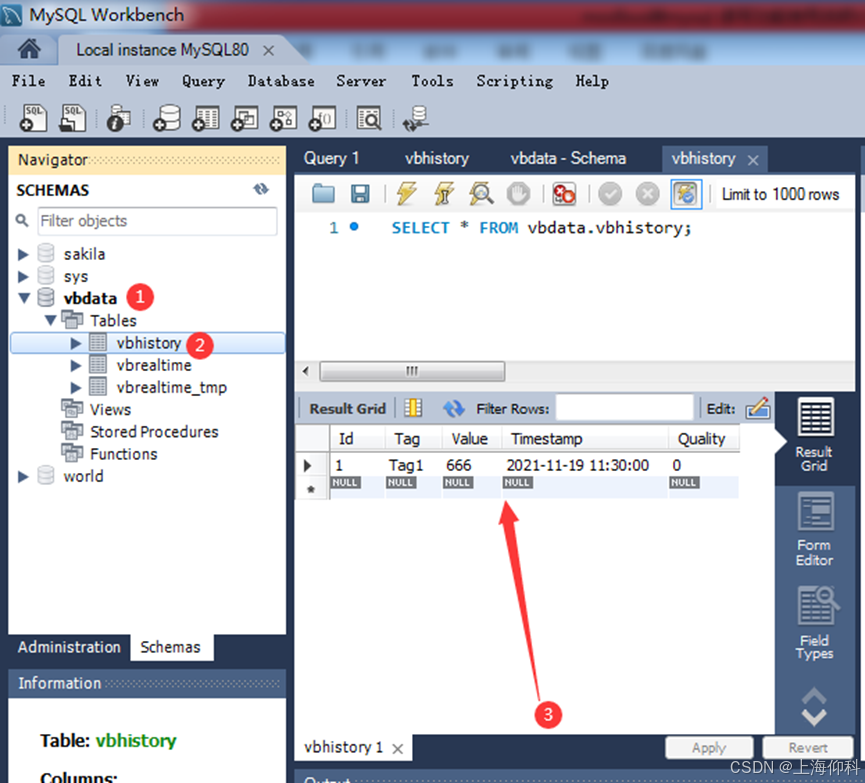

下載完后打開MySQL，右鍵vbdata，選擇Refresh All，然后再右鍵vbhistory，選擇Select Rows，就可以看到數據

6 安裝mysql數據庫

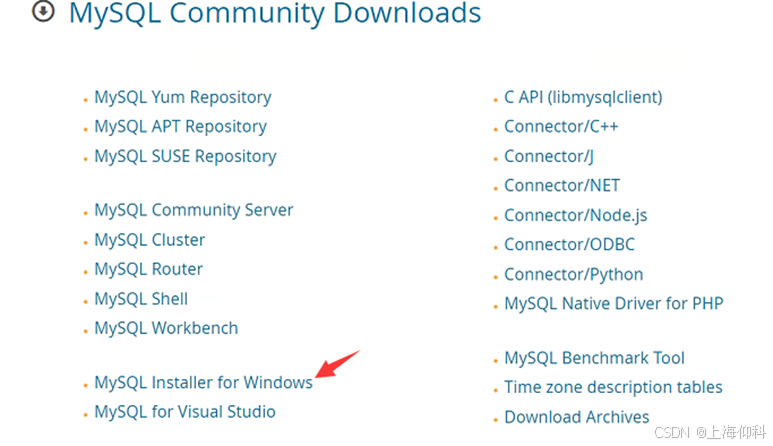

在服務器或者電腦上安裝mysql數據庫。到MySQL官網下載安裝文件，以下載MySQL Community (GPL) Downloads為例說明。下載下圖中箭頭所指的版本。https://dev.mysql.com/downloads/

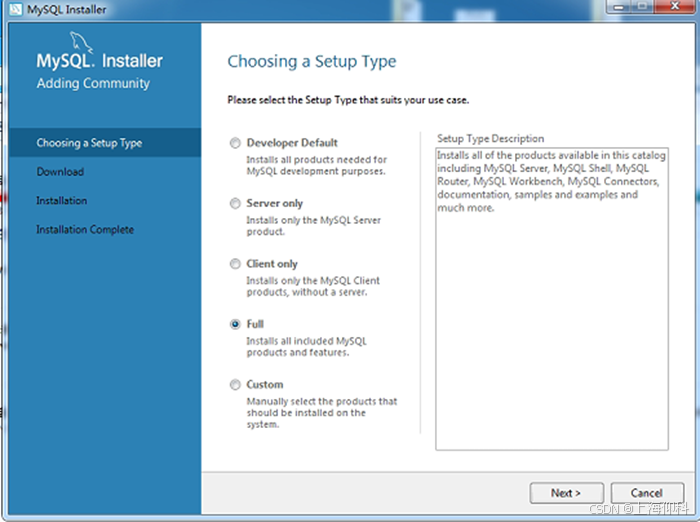

安裝時使用完整安裝。

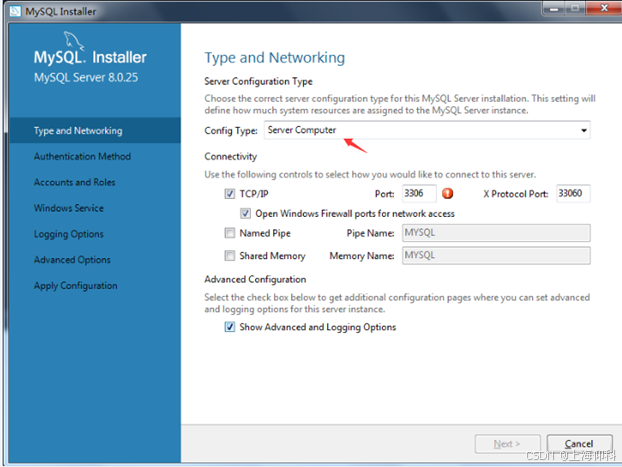

Config Type如下：

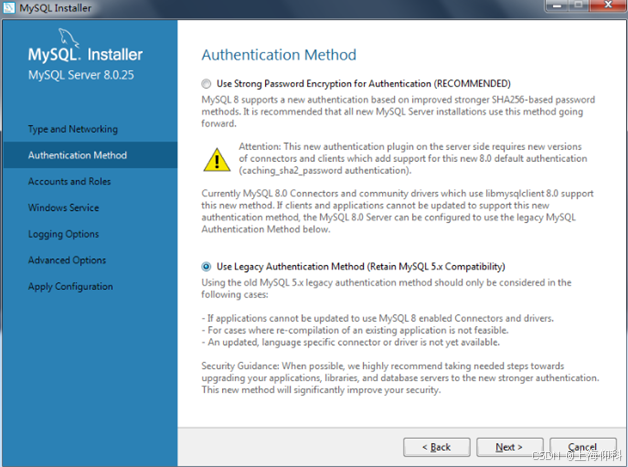

密碼驗證選擇和5.x的兼容。

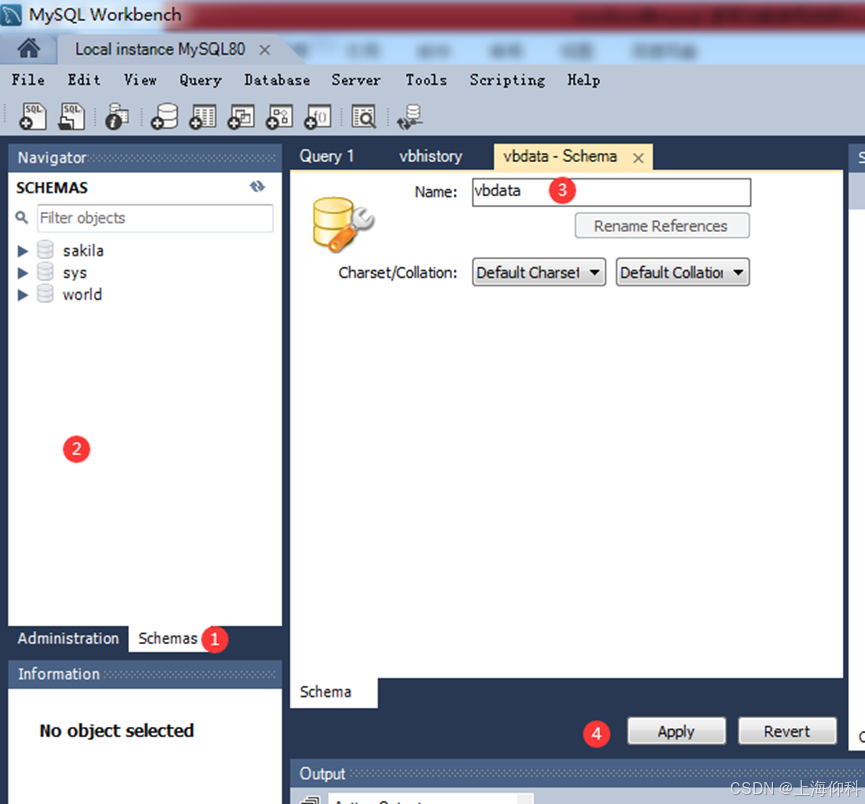

運行MYSQL Workbench軟件。點擊Schemsa（1），在左邊的空白處點擊右鍵，然后點擊“Create Schema”（2），建立一個數據表，名稱為：vbdata（3）。
如果是V5.X以上的版本，安裝完成后執行以下信息。root 123456改成數據庫的用戶名和密碼。
use mysql;
CREATE USER 'root'@'%' IDENTIFIED BY '123456';
grant all privileges on . to 'root'@'%';
FLUSH PRIVILEGES;
選中vbdata數據庫，按如下順序執行：
關閉電腦上的防火墻和殺毒軟件。
