LM3676 降壓直流/直流轉換器經過優化，可為 單節鋰離子電池和 2.9V 至 5.5V 的輸入電壓軌。它提供高達 600mA 的電流 負載電流，在整個輸入電壓范圍內。有幾種不同的固定電壓輸出 提供選項以及可調節的輸出電壓版本。
*附件：lm3676.pdf

LM3676 具有一個模式控制引腳，允許用戶選擇連續脈沖寬度 在整個負載范圍內進行調制 （PWM） 模式或可更改的智能 PFM-PWM 模式 模式取決于負載。PWM 模式在高負載條件下提供卓越的效率 （>100mA） 和最低的輸出噪聲性能。在自動模式下，PFM-PWM，滯后 PFM 擴展 通過在輕負載期間將靜態電流降低到 16μA（典型值）來延長電池壽命，以及 系統待機。

LM3676 采用 8 引腳無拉式 WSON 封裝，采用有引腳 （PB） 和 無鉛 （NO PB） 版本。2 MHz（典型值）的高開關頻率允許使用微型 表面貼裝元件、一個電感器和兩個陶瓷電容器。

特性

• 16μA典型靜態電流
• 600mA 最大負載能力
• 2MHz典型PWM固定開關頻率
• 自動 PFM/PWM 模式切換或強制 PWM 模式
• 提供固定輸出電壓和可調版本
• 8引腳無回拉WSON封裝
• 內部同步整流，實現高效率
• 內部軟啟動
• 0.01μA典型關斷電流
• 使用單個鋰離子電池供電
• 只需三個微型表面貼裝外部元件（一個電感器、兩個陶瓷電容器）
• 電流過載和熱關斷保護

參數

方框圖

?1. 核心特性?

• ?高效轉換?：支持2MHz固定PWM開關頻率，集成同步整流，效率高達95%（典型值）。
• ?工作模式?：
  • ?自動PFM/PWM切換?：輕載時切換至脈沖頻率調制（PFM），靜態電流低至16μA；重載（>100mA）自動轉為PWM模式。
  • ?強制PWM模式?：通過MODE引腳（>1.0V）鎖定為連續PWM，適用于低噪聲場景。
• ?寬輸入范圍?：2.9V至5.5V（單節鋰離子電池兼容），輸出電流高達600mA。
• ?低功耗?：關斷電流僅0.01μA（典型值），支持快速軟啟動（典型啟動時間400μs）。

?2. 關鍵應用場景?

• 移動設備：手機、PDA、MP3播放器、便攜式硬盤。
• 無線通信：WLAN模塊、數字相機。
• 工業領域：便攜式儀器、低功耗傳感器供電。

?3. 設計要點?

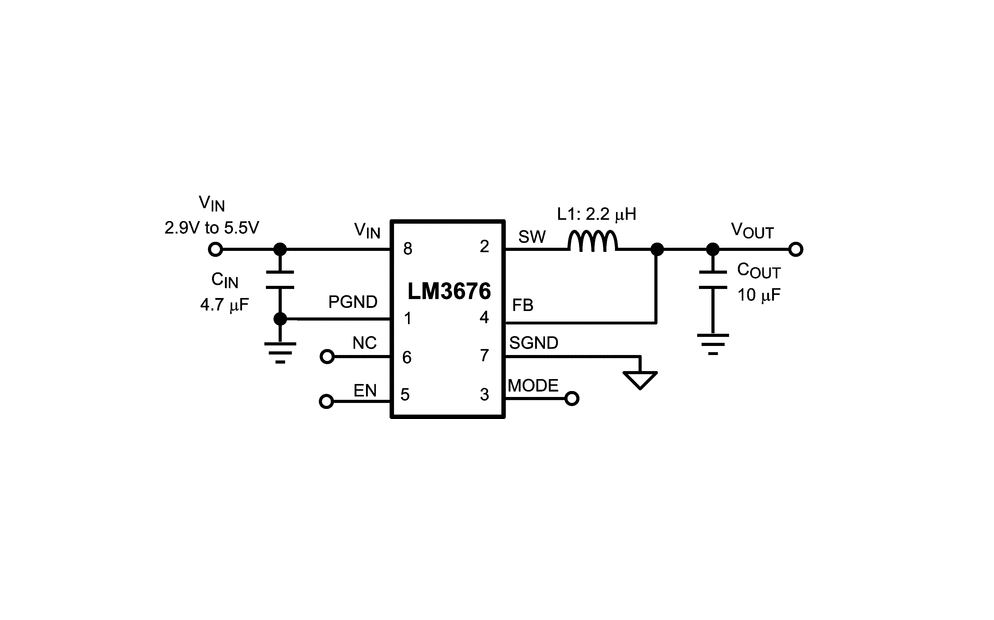

• ?外圍元件?：僅需1個電感（推薦2.2μH）、2個陶瓷電容（輸入4.7μF，輸出10μF）。
• ?布局建議?：
  • 輸入電容靠近VIN引腳以降低噪聲。
  • 反饋走線遠離高頻開關路徑，優先使用多層板設計。
• ?保護功能?：過流保護（1020mA典型限流值）、熱關斷（150°C觸發）。

?4. 版本與封裝?

• ?可選輸出電壓?：固定版（1.5V/1.8V/3.3V）和可調版（1.1V-3.3V）。
• ?封裝?：8引腳WSON（3mm×3mm），支持無鉛工藝。

?5. 性能曲線?

• 負載調整率：±1.7%（PFM模式）。
• 溫度范圍：-30°C至+85°C（工業級）。

?文檔范圍?
涵蓋電氣特性、典型應用電路、PCB布局指南及訂購信息，適用于便攜式電子設備的緊湊型電源設計。
