TPS62400 雙通道、可調、400mA和600mA、2.25MHz降壓轉換器,具有QFN1-Wire接口數據手冊

科技綠洲 ? 2025-07-21 14:19 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

TPS6240x 系列器件是針對同步雙通道降壓直流/直流轉換器進行了優化的器件 適用于電池供電的便攜式應用。這些器件提供兩個獨立的輸出電壓軌 由 1 節鋰離子或 3 節 NiMH/NiCD 電池供電。這些設備也適合作 來自標準 3.3 V 或 5 V 電壓軌。

該 TPS62400 的輸入電壓范圍為 2.5 V 至 6 V,非常適合為便攜式供電 智能手機、PDA 和其他便攜式設備等應用程序。
*附件:tps62400.pdf

使用 EasyScale 串行接口,可以在運行期間修改輸出電壓。 固定輸出電壓版本 TPS62401、 TPS62402、 TPS62403 和 TPS62404 支持單引腳 用于低功耗處理器的受控簡單動態電壓縮放。

TPS6240x 在 2.25MHz 固定開關頻率下運行,并進入省電功能 模式在輕負載電流下運行,以在整個負載電流下保持高效率 范圍。對于低噪聲應用,可以通過以下方式強制器件進入固定頻率 PWM 模式 將 MODE/DATA 引腳拉高。在關斷模式下,電流消耗降低到 1.2 μA, 典型。這些器件允許使用小型電感器電容器來實現小型解決方案 大小。

TPS62400 采用 10 引腳無鉛封裝(3 mm × 3 mm VSON)

特性

  • 高效率 — 高達 95%
  • V范圍為 2.5 V 至 6 V
  • 2.25MHz 固定頻率作
  • 輸出電流為 400 mA 和 600 mA
  • 0.6V 至 V 的可調輸出電壓
  • 引腳可選的輸出電壓支持簡單的
    動態電壓調節
  • EasyScale 可選單引腳串行接口
  • 輕負載電流下的省電模式
  • 180° 異相作
  • PWM 模式下的輸出電壓精度 ±1%
  • 兩個
    轉換器的典型靜態電流均為 32μA
  • 100% 占空比,實現最低壓差
  • 采用 10 引腳 VSON(3 mm × 3 mm)封裝
  • 應用

參數

方框圖

?1. 產品概述?
TPS6240x系列是德州儀器(TI)推出的同步雙路降壓DC-DC轉換器,專為電池供電便攜設備優化,包括智能手機、PDA、數碼相機等。其特點包括:

  • ?高效率?:高達95%,支持2.5V至6V輸入電壓范圍。
  • ?雙路獨立輸出?:每路輸出電流分別為400mA(通道1)和600mA(通道2)。
  • ?動態電壓調節?:支持EasyScale?單引腳串行接口,可動態調整輸出電壓(0.6V至VIN)。
  • ?封裝?:3mm×3mm 10引腳VSON封裝,適合緊湊設計。

?2. 關鍵特性?

  • ?工作模式?:
    • ?PWM模式?:固定2.25MHz開關頻率,適合中高負載。
    • ? 節能模式(PFM) ?:輕載時自動切換,降低靜態電流(典型值32μA)。
  • ?動態電壓定位?:減少負載瞬態下的電壓波動。
  • ?180°錯相操作?:降低輸入電流紋波。
  • ?熱保護與短路保護?:內置150°C熱關斷和電流限制功能。

?3. 型號差異?

  • ?TPS62400?:雙路輸出電壓可調(通過外部電阻網絡)。
  • ?TPS62401/02/03/04?:固定默認輸出電壓,通過DEF_1引腳選擇預設值(如1.1V/1.575V或1.8V/3.3V等)。

?4. 應用設計要點?

  • ?輸出濾波?:推薦2.2μH至4.7μH電感,10μF至22μF陶瓷電容(X7R/X5R材質)。
  • ?布局建議?:
    • 輸入電容靠近VIN和GND引腳,縮短高電流路徑。
    • 信號地與功率地分離,通過星型連接減少噪聲。
  • ?接口功能?:MODE/DATA引腳兼作模式選擇(PWM/PFM)和EasyScale?通信接口

?5. 性能曲線?
文檔提供了多組效率、輸出精度及瞬態響應曲線,例如:

  • 在3.6V輸入下,1.8V輸出時效率可達90%(負載100mA)。
  • 輕載PFM模式輸出電壓紋波低于1.5%。

?6. 支持資源?

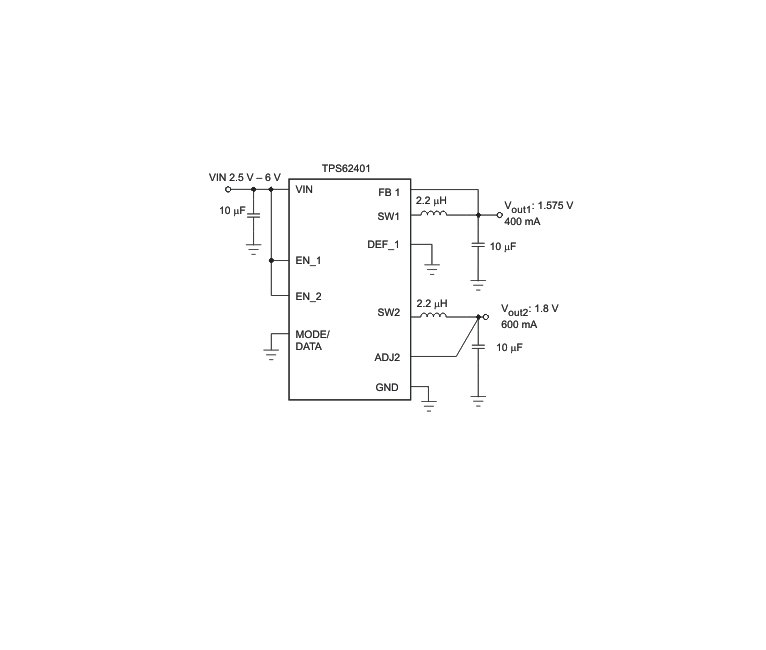

  • 提供典型應用電路、PCB布局示例及寄存器配置表(如EasyScale?協議地址位定義)。
  • 相關鏈接包括產品文件夾、工具支持和社區資源。

?7. 封裝與訂購信息?

  • 可選VSON-10封裝,符合RoHS標準,工作溫度-40°C至85°C。
  • 型號后綴區分卷帶包裝(如DRCR為3000片大卷,DRCT為250片小卷)。

??:完整設計需參考文檔中的絕對最大額定值、熱阻參數及典型應用電路細節。
