      TPS62400-Q1 具有 1 線接口的汽車類雙路可調節 400mA 和 600mA、2.25MHz 降壓轉換器

      數據：

      描述

      TPS6240x-Q1系列器件是同步雙路降壓DC-DC轉換器，針對電池供電的便攜式應用和汽車系統進行了優化。它們提供兩個獨立的輸出電壓軌，由可充電電池或標準3.3V或5V電壓軌供電。

      EasyScale?串行接口允許在運行期間修改輸出電壓。固定輸出電壓版本TPS62402-Q1，TPS62404-Q1和TPS62405-Q1支持單引腳控制的簡單動態電壓調節，適用于低功耗處理器。

      TPS6240x-Q1工作在2.25 -MHz固定開關頻率，在輕負載電流下進入省電模式，在整個負載電流范圍內保持高效率。對于低噪聲應用，可以通過將MODE /DATA引腳拉高來強制器件進入固定頻率PWM模式。關斷模式可將電流消耗降至1.2μA（典型值）。這些器件允許使用小型電感器和電容器來實現小尺寸解決方案。

      特性

      • 符合汽車應用要求
      • AEC-Q100符合以下結果：
        • 設備溫度等級1：-40°C至125°C
          工作結溫范圍
        • 器件HBM ESD分類等級H2
        • 器件CDM ESD分類等級C4B
      • 高效率 - 高達95％
      • V IN 范圍2.5 V至6 V
      • 2.25-MHz固定 - 頻率操作
      • 輸出電流400 mA和600 mA
      • 可調輸出電壓0.6 V至V IN
      • 引腳可選輸出電壓支持簡單的動態電壓調節
      • EasyScale?可選單引腳串行接口
      • 輕載電流下的省電模式
      • 180°Out-of - 相位操作
      • PWM模式下的輸出電壓精度±1％
      • 兩個轉換器的典型32μA靜態電流
      • 最低壓降的100％占空比

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS62400-Q1 TPS62402-Q1 TPS62404-Q1 TPS62405-Q1 TPS62406-Q1 TPS62407-Q1 TPS62410-Q1 TPS62420-Q1 TPS62422-Q1 TPS62423-Q1 TPS62424-Q1
      2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ?
      6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ?
      0.6 ? ? 1.2 ? ? 1.575 ? ? 1.575 ? ? 1.125 ? ? 1.225 ? ? 0.6 ? ? 0.6 ? ? 1.15 ? ? 1.2 ? ? 1.1 ? ?
      6 ? ? 1.8 ? ? 1.9 ? ? 1.925 ? ? 1.125 ? ? 1.225 ? ? 6 ? ? 6 ? ? 1.8 ? ? 1.5 ? ? 1.3 ? ?
      0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 1 ? ? 0.4 ? ? 0.8 ? ? 0.6 ? ? 0.6 ? ? 0.8 ? ? 0.8 ? ?
      2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ?
      2000 ? ? 2000 ? ? 2250 ? ? 2250 ? ? 2000 ? ? 2000 ? ? 2250 ? ? 2250 ? ? 2000 ? ? 2000 ? ? 2000 ? ?
      2500 ? ? 2500 ? ? 2250 ? ? 2250 ? ? 2500 ? ? 2500 ? ? 2250 ? ? 2250 ? ? 2500 ? ? 2500 ? ? 2500 ? ?
      0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ?
      Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Multiple Outputs
      Over Current Protection
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Multiple Outputs
      Over Current Protection
      Synchronous Rectification
      UVLO Fixed ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Multiple Outputs
      Over Current Protection
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Multiple Outputs
      Over Current Protection
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Multiple Outputs
      Over Current Protection
      Synchronous Rectification
      UVLO Fixed ? ?
      Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ?

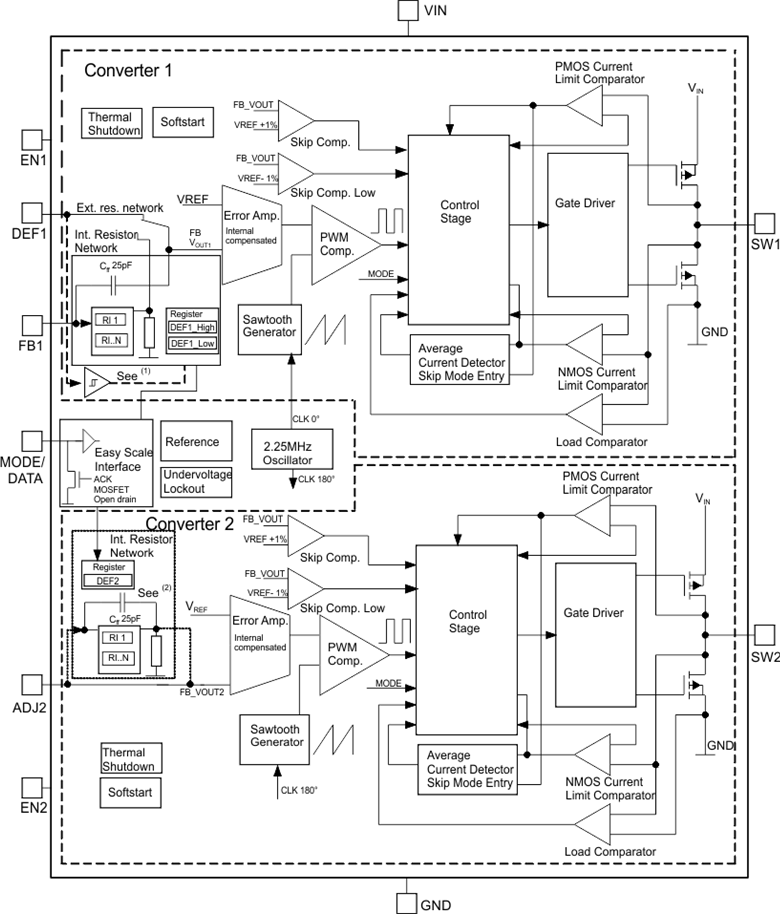

      方框圖 (1)

      技術文檔

      數據手冊（1）
