作為 SWIFT? 系列 DC/DC 穩壓器的一員，TPS54810 低輸入電壓高輸出電流同步降壓 PWM 轉換器集成了所有必需的有源元件。在具有上述功能的基板上包括一個真正的高性能電壓誤差放大器，可在瞬態條件下實現最佳性能，并靈活選擇輸出濾波器 L 和 C 組件;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 3.8 V;內部或外部設置的慢速啟動電路，以限制浪涌電流;以及一個電源良好輸出，可用于處理器/邏輯復位、故障信號和電源排序。
*附件：tps54810.pdf

該TPS54810采用耐熱增強型 28 引腳 TSSOP （PWP） PowerPAD? 封裝，無需笨重的散熱器。TI 提供評估模塊和 SWIFT? 設計器軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。

特性

• 30m MOSFET 開關，可在 8A 連續輸出下實現高效率
• 0.9V 至 3.3V 可調輸出電壓范圍，精度為 1%
• 外部補償
• 快速瞬態響應
• 寬PWM頻率：
  固定350 kHz、550 kHz或
  可調280 kHz至700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案可減少電路板面積和總成本
• 應用
  • 功率分配為 5 V 的低壓、高密度系統
  • 高性能 DSP、FPGA、ASIC 和微處理器的負載點調節
  • 寬帶、網絡和光通信基礎設施
  • 便攜式計算/筆記本電腦

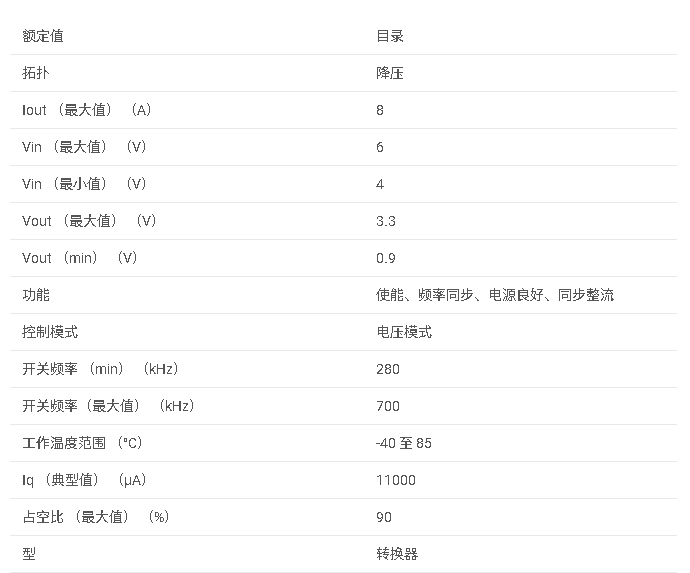

參數

?1. 產品概述?
TPS54810是TI SWIFT?系列DC/DC穩壓器成員，集成4-6V輸入、8A輸出的同步降壓轉換器，具有高效率（30mΩ MOSFET）、高精度（輸出可調0.9-3.3V±1%）及寬PWM頻率范圍（280-700kHz）。適用于5V分布式電源系統、FPGA/ASIC供電及通信設備。

?2. 關鍵特性?

• ?高效能?：集成30mΩ MOSFET，8A連續輸出效率達95%（典型值）。
• ?靈活配置?：支持外部補償、可調頻率（通過RT引腳電阻）或同步外部時鐘（330-700kHz）。
• ?保護功能?：峰值電流限制、熱關斷（150°C觸發）、欠壓鎖定（UVLO 3.8V啟動閾值）。
• ?封裝?：28引腳HTSSOP（PWP）PowerPAD?，優化散熱，無需額外散熱片。

?3. 應用電路設計?

• ?輸入濾波?：需10μF陶瓷電容（低ESR）靠近VIN引腳。
• ?反饋網絡?：Type 3補償拓撲，電阻分壓設定輸出電壓（如R1=10kΩ, R4=9.76kΩ時輸出1.8V）。
• ?頻率設置?：RT引腳接68-180kΩ電阻調節頻率（公式：頻率≈500kHz×100kΩ/RT電阻值）。
• ?布局要點?：分離模擬/功率地，縮短高頻回路（PH-電感-輸出電容），PowerPAD需充分焊接散熱。

?4. 性能數據?

• ?效率?：5V輸入/1.8V輸出時，8A負載效率>90%（圖12）。
• ?熱性能?：滿負載（8A）下結溫升需通過3x3英寸銅平面散熱（圖15）。
• ?瞬態響應?：2A→6.5A階躍負載下恢復時間<20μs（圖17）。

?5. 功能模塊詳解?

• ?UVLO?：3.8V啟動閾值，3.5V關閉，帶0.16V遲滯。
• ?慢啟動?：內部3.35ms斜坡，可通過SS/ENA引腳外接電容延長。
• ?誤差放大器?：支持Type 2/3補償，帶寬3MHz（圖7）。
• ?電流保護?：100ns前沿消隱，200ns響應過流事件。

?6. 訂購信息?
提供PWP封裝（TPS54810PWP/PWPR），工作溫度-40°C至85°C，符合RoHS標準。
