“使用 kicadStepUpMod 工具，可以在 FreeCad 內導入 KiCad 的封裝或帶 3D 模型的 PCB，進行干涉檢查、調整器件位置、板型并同步回 KiCad。”

KiCad StepUp 工具是一個 FreeCAD 宏和工作臺，旨在幫助 KiCad EDA 與 FreeCAD 或其他機械 CAD 軟件之間進行機械協作。

KiCad StepUp 功能：

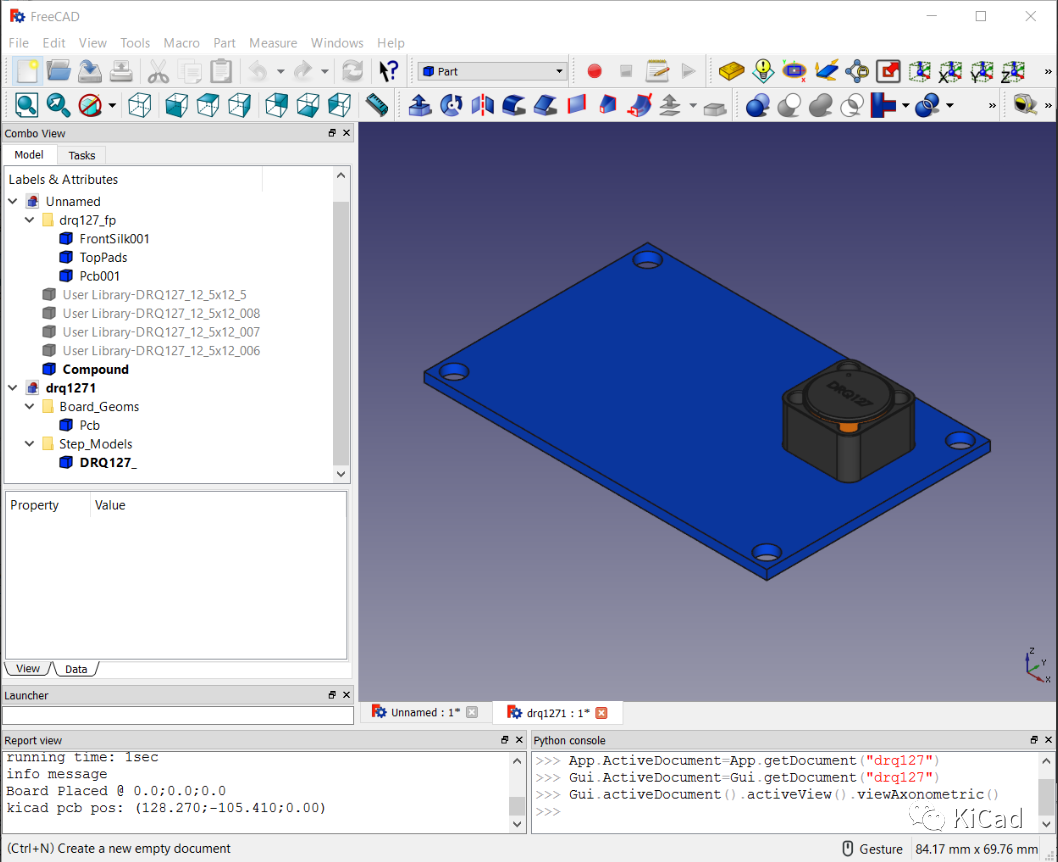

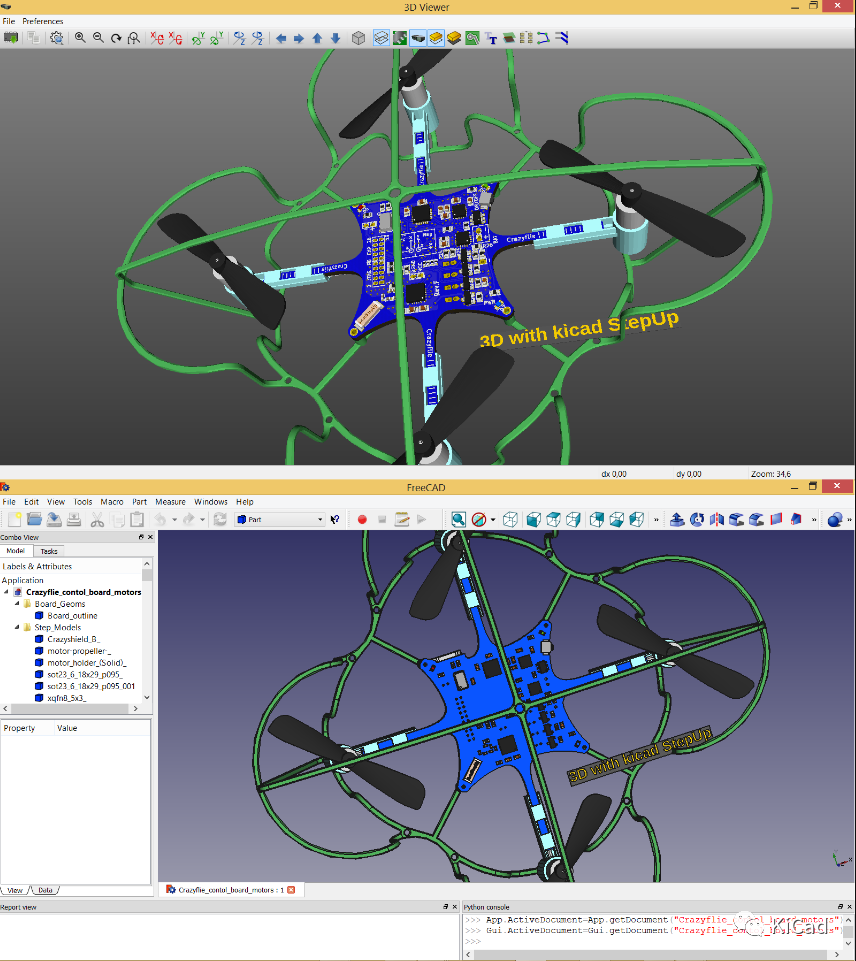

• 在 FreeCAD 中加載 KiCad 電路板和元件，并將其導出為 STEP (或 IGES) 格式，以實現完整的 ECAD MCAD 協作。

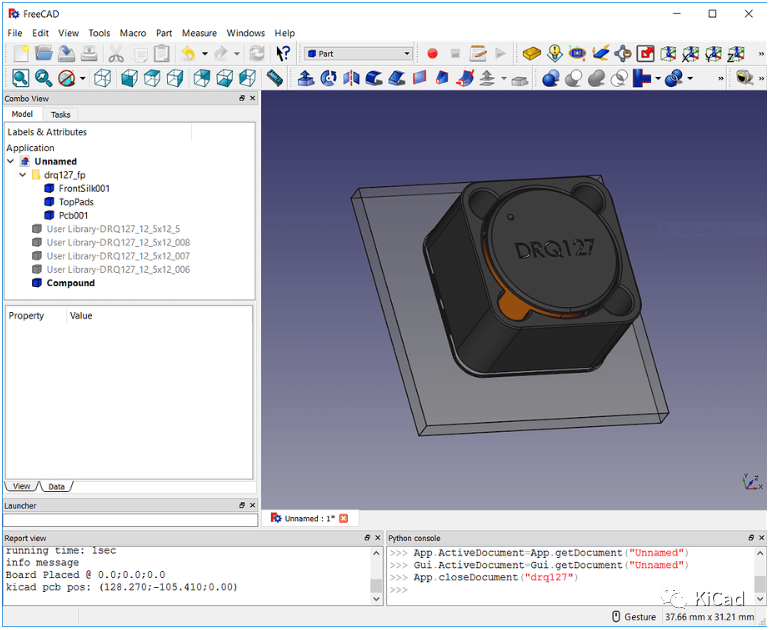

• 在 FreeCAD 中加載kicad_mod封裝，以便輕松、精確地將機械模型與 KiCad 封裝對齊。

• 將元件、電路板、外殼的 STEP 3D 模型轉換為帶有材料屬性的 VRML 格式，以便在 KiCad 中獲得最佳使用效果。

• 檢查外殼和封裝設計中的干涉與碰撞。

• 使用 FreeCAD 草圖器設計新的 PCB 板邊，并將其推送至現有的kicad_pcb電路板。

• 從kicad_pcb電路板中拉取 (PULL)板邊，在 FreeCAD 草圖器中編輯后，再推送 (PUSH) 回 KiCad。

• 在 FreeCAD 中設計新封裝，以利用其草圖器在封裝設計方面的強大功能。

• 生成與 Blender 兼容的 VRML 文件。

• 已啟用翻譯框架（支持多語言）。

倉庫與下載

kicadStepUpMod的倉庫地址：

https://github.com/easyw/kicadStepUpMod

穩定版的下載地址：

https://wiki.freecad.org/Download

系統要求

• FreeCAD0.19, 0.20, 0.21, 0.22, 1.0

• KiCAD5.1,6.x,7.x,8.x,9.x(暫時不支持 PCB 封裝中嵌入的 3d 模型)

• KiCAD 9.99 nigthly (部分支持)
