REG71055-Q1 汽車用3.5V至5.5V、60mA降壓/升壓電荷泵,適用于5.5V系統,采用ThinSOT-23封裝數據手冊

科技綠洲 ? 2025-07-31 17:09 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

REG71055是開關電容器電壓轉換器 產生穩壓的低紋波輸出電壓 未穩壓的輸入電壓。輸入電源電壓 3.0 V 至 5.5 V 的電壓使該REG71055成為各種 電池源,例如單節鋰離子電池,或兩節和三節鎳基或堿基化學物質。

輸入電壓可能低于輸出 電壓,輸出保持穩壓。它有效 同樣適用于沒有 需要電感器,提供低 EMI DC/DC 轉換。高開關頻率允許使用 小型表面貼裝電容器,節省電路板空間 并降低成本。REG71055具有熱保護和 電流限制,保護負載和穩壓器 故障條件。典型接地引腳電流(靜態 電流)在空載時為65 μA,在 關機模式。
*附件:reg71055-q1.pdf

特性

  • 符合汽車應用標準
  • 輸入電壓范圍:3.0 V 至 5.5 V
  • 自動升壓作
  • 低輸入電流紋波
  • 低輸出電壓紋波
  • 外部元件數量最少,無電感器
  • 1 MHz內部振蕩器允許使用小型電容器
  • 關機模式
  • 熱和限流保護
  • 5.5V 輸出電壓
  • 小型 TSOT23-6 (DDC) 封裝

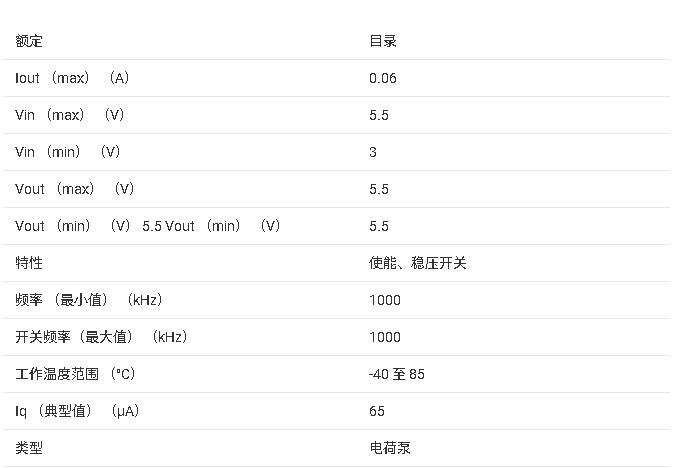

參數

?1. 產品概述?

  • ?型號?:REG71055-Q1(汽車級認證
  • ?功能?:無電感式開關電容電壓轉換器,輸入電壓3.0V-5.5V,輸出穩定5.5V,適用于單節鋰離子或多節鎳/堿性電池場景。
  • ?特點?:
    • 自動升壓/降壓模式切換
    • 1MHz高頻振蕩器(支持小型電容)
    • 低輸入/輸出紋波(<35mVpp)
    • 熱保護和電流限制
    • 關斷模式電流<1μA

?2. 關鍵參數?

  • ?電氣特性?:
    • 輸出電流:30mA(最大)
    • 效率:90%(典型值,升壓模式)
    • 工作溫度:-40°C至85°C
  • ?封裝?:TSOT23-6(DDC),頂部標記GIXI

?3. 工作原理?

  • ?升壓模式?(VIN
  • ?降壓模式?(VIN>VOUT):作為開關穩壓器直接調節輸出。
  • ?保護機制?:
    • 熱關斷(160°C觸發,140°C恢復)
    • 峰值電流限制降低EMI

?4. 應用設計?

  • ?電容選型?:
    • 推薦陶瓷電容(X7R/X5R材質)
    • 典型值:CIN=COUT=2.2μF,CPUMP=0.22μF
  • ?PCB布局?:
    • 縮短VIN/VOUT/GND走線以降低紋波
    • 示例電路包含LED驅動、負壓生成等應用
