LM25576-Q1 是一款易于使用的降壓穩壓器,允許設計工程師使用最少的組件集來設計和優化穩健的電源。LM25576-Q1 的輸入電壓范圍為 6 V 至 42 V,通過集成的 170 mΩ N 溝道 MOSFET 提供 3 A 的連續輸出電流。該穩壓器采用仿真電流模式架構,提供固有的線路調節、嚴格的負載瞬態響應和易于環路補償,而不受電流模式穩壓器相關的低占空比的通常限制。工作頻率可在50 kHz至1 MHz之間調節,以優化尺寸和效率。為了降低EMI,頻率同步引腳允許LM(2)557x系列的多個IC自同步或與外部時鐘同步。LM25576-Q1 通過逐周期電流限制、短路保護、熱關斷和遠程關斷確保穩健性。該器件采用功率增強型 HTSSOP-20 封裝,具有用于散熱的裸露芯片連接焊盤。LM25576-Q1 由全套 WEBENCH 在線設計工具提供支持。
*附件:lm25576-q1.pdf
特性
- 符合汽車應用標準
- AEC-Q100 符合以下標準:
- 器件溫度等級 1:–40°C 至 +125°C 環境工作溫度
- 集成 42V、170mΩ N 溝道 MOSFET
- 6 V 至 42 V 的超寬輸入電壓范圍
- 可調輸出電壓低至1.225 V
- 1.5% 反饋參考精度
- 工作頻率可在50 kHz至1 MHz之間調節,采用單電阻
- 主頻率或從頻率同步
- 可調節軟啟動
- 仿真電流模式控制架構
- 寬帶寬誤差放大器
- 內置保護
- HTSSOP-20 EP(裸露墊)

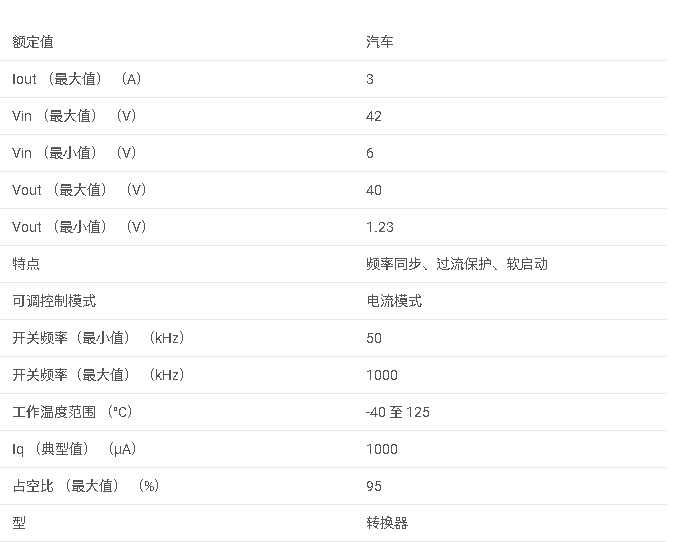

參數
方框圖
?1. 產品概述?
LM25576-Q1是德州儀器(TI)推出的汽車級認證降壓開關穩壓器,具有以下核心特性:
- ?輸入電壓范圍?:6V至42V,支持工業寬電壓應用
- ?輸出能力?:集成170mΩ N溝道MOSFET,連續輸出電流3A
- ?控制架構?:采用模擬電流模式控制(Emulated Current Mode),優化瞬態響應和環路補償
- ?頻率可調?:50kHz至1MHz(通過外部電阻設置),支持主/從同步功能
- ?保護機制?:逐周期電流限制、短路保護、熱關斷及遠程關斷
?2. 關鍵特性?
- ?汽車級認證?:符合AEC-Q100 Grade 1標準(-40°C至+125°C)
- ?高精度反饋?:1.5%參考電壓精度(1.225V基準)
- ?低功耗設計?:待機模式電流僅5μA(SD引腳懸空時)
- ?封裝?:HTSSOP-20 EP(帶散熱焊盤)

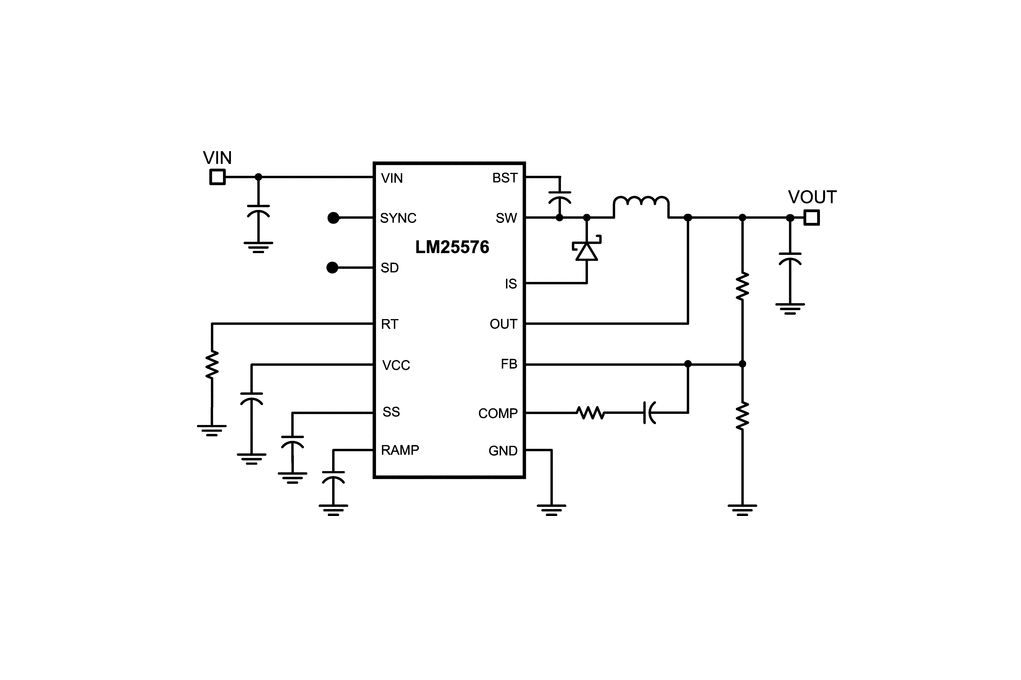

?3. 典型應用?
?4. 功能模塊詳解?
- ?啟動穩壓器?:雙模式設計(直接連接VIN或7V穩壓輸出)
- ?同步功能?:SYNC引腳支持外部時鐘或多器件同步
- ?軟啟動?:通過SS引腳外接電容控制啟動時間
- ?電流限制?:基于模擬電流檢測的4.2A閾值保護
- ?熱管理?:165°C熱關斷閾值,25°C回滯
?5. 設計要點?
- ?布局建議?:
- 縮短功率回路路徑(VIN-SW-電感-負載)
- AGND與PGND通過頂部銅層連接
- 散熱焊盤需添加多個過孔至地平面
- ?元件選型?:
?6. 參考設計示例?
- ?5V/3A輸出?:
- 開關頻率300kHz(RT=21kΩ)
- 補償網絡:R4=49.9kΩ, C5=0.01μF(零極點配置)
- ?3.3V/3A高頻設計?:1MHz操作(RT=3.57kΩ)
?7. 文檔結構?
包含電氣特性表、典型性能曲線、引腳功能說明、詳細應用電路及PCB布局示例(含BOM清單)。
?注?:完整設計需結合WEBENCH?工具優化,文檔中提供多場景原理圖(如降壓-升壓逆變拓撲)。
-
