在過去幾十年里，摩爾定律指引著集成電路產業的發展，芯片制造工藝也在按部就班地推進。但進入了最近幾年，芯片的微縮周期因受到硅材料本身特性和設備的限制而逐漸變慢。換句話說，摩爾定律失效了。

全球半導體行業研發規劃藍圖協會主席Paolo Gargini在早年也曾表示，按照最快的發展速度看，到2020年，我們的芯片線路可以達到2-3納米級別，然而在這個級別上只能容納10個原子。這時候芯片的電子將受限于量子的不確定性，晶體管變得不可靠，尋找硅以外的替代材料和新技術就成為工程師們的工作重點。

為了延續之前的芯片前進步伐，產業研正在材料等方面探索芯片演進的新解決辦法：More Moore、More than Moore和Beyond CMOS就成為了其中的選擇。其中More Moore和More than Moore被稱為非硅微電子學。

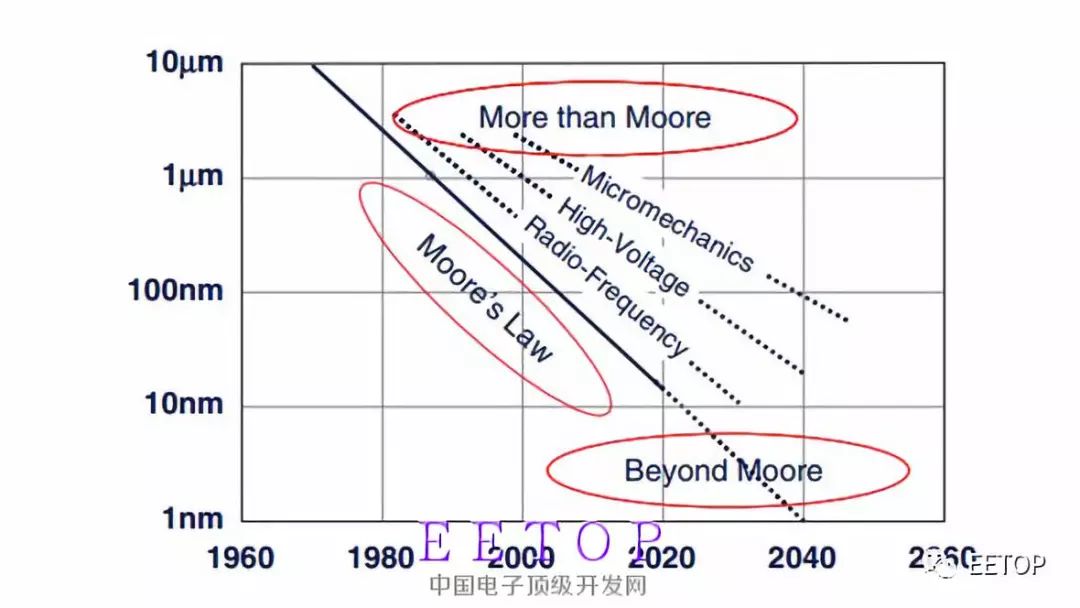

集成電路產業發展的三個方向

根據定義，所謂More Moore是想辦法沿著摩爾定律的道路繼續前進；More than Moore做的是發展在之前摩爾定律演進過程中所謂開發的部分；Beyond CMOS做的是發明在硅基CMOS遇到物理極限時所能倚重的新型器件。如下圖所示，根據ITRS和IRDS的規劃，到10nm之后，三五族半導體、SiGe和Ge等高遷移非硅材料；TFET、NC警惕光和自旋電子等Beyond CMOS選擇將會成為產業追尋的新方向。

CMOS設備的進化

但我們也應該看到，在這些新方法后面，存在更多的問題。例如More Moore的漏電問題，More than moore的多模塊封裝，還有Beyond CMOS面臨的功耗瓶頸問題。

Beyond CMOS的功耗瓶頸

圍繞著這些新技術和新材料的電子遷移率、空穴遷移率、靜待遷移率，還有材料本身的各種表征特性，都是大家非常關注的。

為此，西安電子科技大學的韓根全教授作了一個題為《Ge based Tunneling and Negative Capacitance FETs: Devices andCharacterization》的演講，為大家解析芯片新思路背后的門道和解決方法。
