什么是RIO技術？

借助可重新設置FPGA芯片和LabVIEW圖形化開發工具，NI可重新設置I/O（RIO）技術可用于自定義測量硬件電路。RIO核心由 FPGA芯片和循環電路組成，它們使LabVIEW可以執行硬件定義。

快速設計自定義硬件

NI RIO技術可以幫您設計數據采集、通信和控制硬件，與NI LabVIEW圖形化編程一樣方便易用、操作靈活。使用RIO技術，您可以快速創建自定義硬件電路，其系統定時控制具有高性能I/O和無可比擬的靈活性。

RIO技術廣泛應用于NI平臺，如NI PCI和PXI R系列DAQ設備、Compact Vision System（CVS）和CompactRIO。R系列DAQ設備可用于自定義的數據采集或?qū)崟r(shí)I/O應用。在compact Vision System上開發自定義FPGA邏輯，可在機器視覺應用中添加觸發、脈沖寬度調制信號或自定義的通信協議等功能。CompactRIO產品系列可實現嵌入式測量和控制應用的最大靈活性，提供了具有內置的信號調理和直接信號連接功能的模塊化FPGA定時I/O。

圖1 NI LabVIEW FPGA目標硬件

自定義電路用于I/O通信和控制（IOCC）

RIO技術可用于創建適于IOCC應用的優質、靈活電路，而無需真正構建自定義電路。LabVIEW數據流編程可用于綜合FPGA的板載邏輯，實施用戶所需的許多通信協議。（見圖2）另外，您還可以使用LabVIEW內置的信號處理和離散線形和非線形控制函數創建速率達20 MHz的數字控制系統和速率達150 kHz的模擬控制系統。

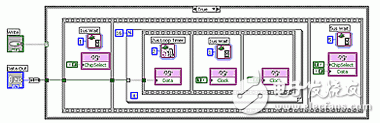

圖2 在LabVIEW FPGA中執行16位串行外圍接口輸出

現成即用的測量硬件用于各種各樣的信號

借助現成即用的RIO硬件和LabVIEW FPGA模塊，用戶可自己定義硬件而無需深入了解硬件設計工具或硬件描述語言。無論需要模擬、數字或計數器I/O，還是用于通信協議或控制信號的更復雜的 I/O，您可以開發LabVIEW代碼，借助NI RIO技術直接與您的信號連接。當信號要求改變時，您可以修改、重新編譯、下載LabVIEW代碼到FPGA上，來改變I/O數、組合或類型。重復使用同一硬件和軟件操作靈活，無需追加額外成本，因而可節省時間和成本。
