1 引言
??? 電磁發射是利用運動電荷或載流導體在磁場中所受電磁力發射有效載荷的裝置，這種技術正從實驗室可行性研究逐步過渡到實用研究^［１］。
??? 線圈發射是電磁發射的主要方式，這種技術在航天領域可作地對空的定向發射和純有效載荷，也可在天基推動航天器進行軌道轉移^［２］；在交通領域，用線圈發射原理制造電磁列車，使用原鐵路軌道，其成本僅是磁懸浮車的1/4^［３］。在工業上，用其原理制造電磁抽油機，代替目前油田的游梁式抽油機，可大幅降低設備成本^［４］；同時還可用于科研，如高壓物理領域中研究材料在高壓力作用下的性質及受控核聚變等^［５］。
??? 本文針對線圈發射技術上所存在的問題，如：體積大，系統笨重；能耗大，效率低；炮管易損，燒蝕嚴重等，在綜合國內外的研究基礎上對其結構設計進行了新的探索。
2 線圈發射模型原理
??? 線圈發射原理類似于直線電機。螺線管線圈從儲能元件中獲得大電流，產生磁場，迅速改變磁場在電樞(拋體)上感應電流，產生洛侖茲力推動拋體前進。
??? 拋體之所以能產生感應電流是因?yàn)樗诮咏鼒D2?1所示通電線圈形成的磁場時，內部產生磁偶極子，在兩端形成異極性磁極。拋體前端受到引力，后端受到向后拉力，其合力為：

式中P——磁化強度；
??????? H——磁場強度

??? 由于線圈中心的磁場強，拋體受力分布曲線如圖2.2所示，拋體所受引力大于拉力，拋體被吸入線圈。拋體到達線圈中央時，吸力等于拉力，合力為零，若拋體和線圈長度比選擇適當，拋體憑借初始速度脫離炮管。

3 發射模型結構設計

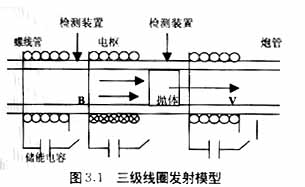

??? 三級線圈發射模型由三個同口徑的同軸固定線圈構成，每級線圈由各自儲能電容供電(如圖3.1)。第一級電容器組釋放電流，拋體在線圈強磁場作用下產生感應電流，磁場與感應電流相互作用，生成電磁力，推動拋體前進。拋體達到第二級線圈，經炮管上的光電傳感器時檢測到拋體位置，光電傳感器發出信號觸發第二級電容器組向第二級線圈放電，繼續推動拋體前進至第三級線圈時，經相同的過程第三級將拋體加速到預計速度。
??? 拋體的出口速度與拋體長度和初始位置、線圈匝數和長度以及電容放電電壓有關。相同力下拋體越短加速度越大，但是，拋體和磁場間的作用力也隨之減少。線圈電感與線圈匝數成正比，電感小則磁場作用時間短不能推動拋體，電感大則磁場作用時間長，即L/R時間常數大，拋體進入線圈時，電流還未達到最大值，因此須在拋體進入線圈時，立即導通線圈，這樣拋體達到一定范圍時，電流逐漸增大并達到峰值，為確保線圈有適當?shù)淖杩梗€圈采用漆包線將電流限制在安全值。
??? 在考慮以上影響因素的情況下，本文所設計的電磁發射模型尺寸為：炮管長42cm、外徑8mm、壁厚1mm，拋體材料為磁性材料(鋼)，長26mm，拋體與炮管的間隙為1mm。

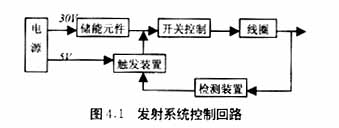

4 發射系統控制回路
??? 本文采用電容器組供電，24V交流電為電容充電至變壓器次級峰值電壓34V(＝２４Ｖ×０.414)。經穩壓模塊和二極管整流，將24V交流電轉換成+5V的直流電為元器件供電。

??? 第一級線圈由起動開關觸發晶閘管，控制電容放電，導通線圈，發射拋體，當?shù)谝患?jí)線圈的電壓降至晶閘管閉鎖電壓，晶閘管關斷。
??? 第二級和第三級各級線圈由炮管上光電傳感器檢測拋體位置控制晶閘管通斷，常態時傳感器開通，傳感器輸出電壓為零，沒有電流流過，晶閘管門極電壓為零，處于關閉狀態。當拋體通過傳感器時，擋住傳感器的光源，傳感器關斷，輸出電壓上升至2.5V，電流經放大流入晶閘管門極。晶閘管在幾毫秒內開通，開通后電壓為1.5V，電容放電，線圈導通，加速拋體前進，然后傳感器再次導通。用電容過濾電路的干擾以防止小電壓觸發晶閘管。
??? 為保證各線圈產生的磁場與拋體的運動位置精確同步，線圈的觸發時刻要精確，采用觸發延遲電路以更好地調節給線圈供電時刻。除電容連接線圈的導線及整流器的陽極的電流外所有的電路都為小電流，線圈點火時會產生雜散干擾，采用雙絞線連接發光管和傳感器，以減少不必要的干擾。
5 性能測試

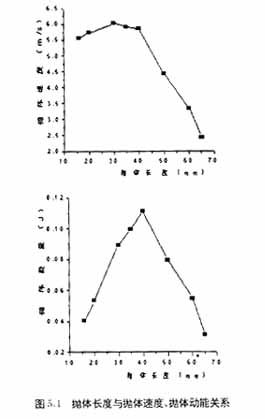

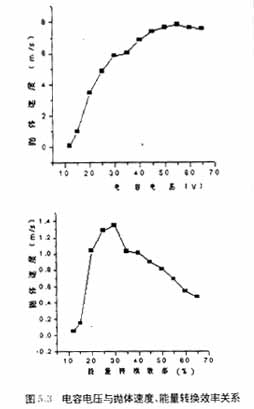

??? 通過本文所設計的模型進行實驗，獲得如下實驗數據。圖5.1拋體長度與拋體速度、拋體能量關系表明長度為25～40mm的拋體發射速度和動能最佳。由圖5.2拋體在線圈的初始位置與速度關系可見2、拋體初始位置在15mm處速度達最大值。分析圖5.3電容電壓與拋體速度、能量轉換效率的關系得出如下結論，增大電容電壓拋體速度加快，但是超過30V后，拋體速度增益不明顯，同時能量轉化率降低。

6 結束語
??? 本文依據電磁感應原理，探討了線圈發射原理和方式，推算電源脈沖功率，設計控制回路。發射實驗結果表明：3級電磁發射裝置在30V電壓下，將質量為6.5g的拋體加速至5.85m/s，能量轉化率達0.112%。但是，對工程實用，為進一步提高能量轉換率需進行結構優化。

參考文獻：

［１］Zak A R,Structural analysis of realistic solid propellants materials［Ｊ］．spacecraft and Rockets,1968,5
［２］莊國臣，等.電磁發射器及應用［Ｊ］．電工技術雜志，1997，6
［３］程健，等.單級線圈加速電樞的機理分析［Ｊ］．電工技術雜志，1997，9
［４］朱寬寧，梁艷萍.電磁場有限元后處理中矢量場的可視化［Ｊ］．電機與控制學報，2002，Vol.6
［５］Horowitz and Hill,The Art of Electronics［Ｃ］．Cambridge University Press,1980,ISBN 0521231515
