LM389制作的遠程FM發射電路圖

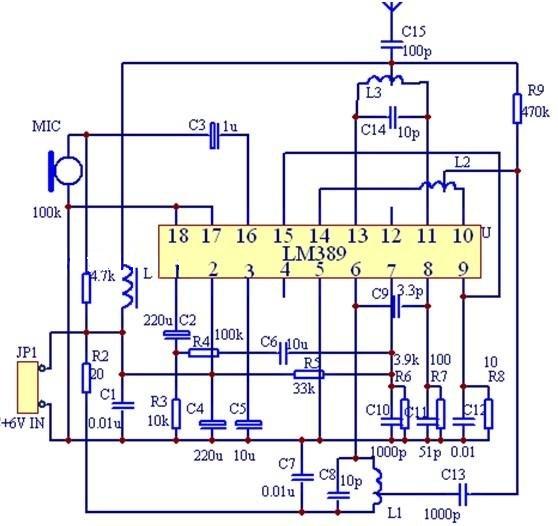

　　下圖為用美國國半的集成電路制作的一款遠程無線發射電路，不難看出，實際上就是利用它的音響放大部分作為話筒的音頻放大，然后利用1腳輸出的音頻信號來調制后級的高頻振蕩部分，高頻振蕩就利用它內部的高頻三極管來完成。它配合良好的調頻收音機可以發射1KM的距離，電路中的電感用直徑0.50mm的漆包線繞成直徑6mm的空心線圈，其中心抽頭。具體是L1，L3均為6匝，中心抽頭。 L2為3匝，中心抽頭。其性能要比晶體管制作的電路較穩定。以下是實際制作的圖片和電路原理圖。愛好者可以自已動手制作。

FM發射電路
