555觸摸臺燈電路

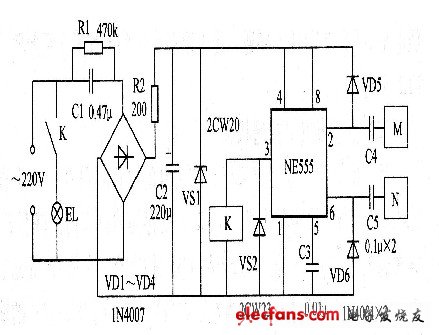

　　當觸摸M電極時，人體感應的雜波信號經電容C4耦合進電路，由VD5整流后，IC的2腳得到負電壓，3腳輸出一高電平，繼電器Κ吸合，其觸點閉合接通臺燈電源，臺燈亮;當觸摸N電極時，人體感應的雜波信號經VD6整流，于是6腳得到一個正電壓，3腳輸出低電平，繼電器Κ釋放，其觸點斷開臺燈電源電路，臺燈就不亮了。555觸摸臺燈電路:

555觸摸臺燈電路
