AD620前置放大電路圖

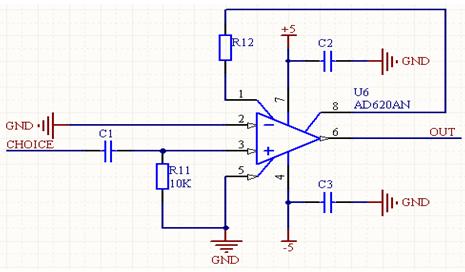

由于正弦信號發生器的輸出信號峰峰值在1V左右，和網絡負載串聯的取樣電阻上的電壓降很小，要對取樣后的信號進行放大。運用兩級放大，前置放大級使用AD620。AD620是一種低功耗的儀用放大器，特別適合做小信號的前置放大級，經AD620放大后的小信號失真度很小，加一級AD620組成的前置放大，同樣可以把系統誤差控制在系統設計要求的范圍內，前置放大電路如圖2.10。

AD620前置放大電路圖

閱讀全文
