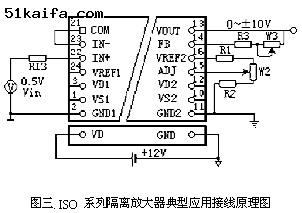

信號輸入放大器設計：　　

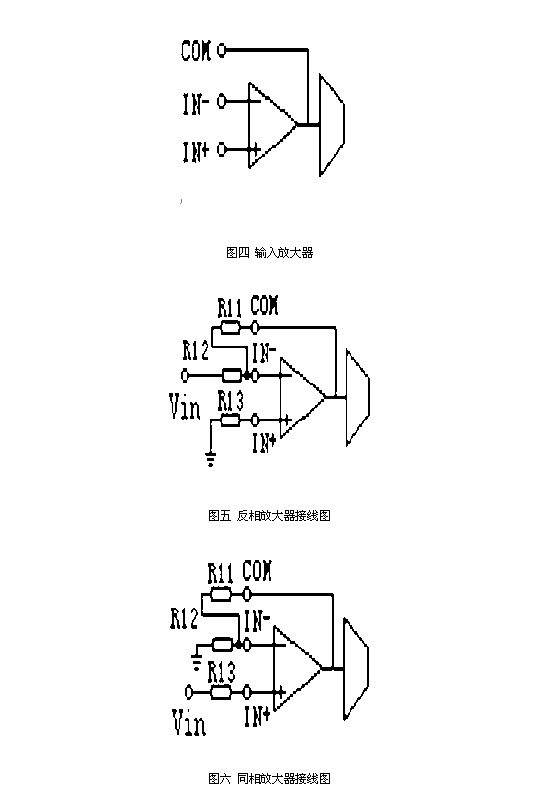

圖四　為輸入放大器電路，當輸入放大器輸出（21腳COM端）為0.5V時，輸出即為5V（13和14腳短接時）。輸入反相放大電路：　　圖五　為輸入反相放大電路接線圖，其中放大倍數為：Kin=-R11/R12　　R3=R11//R12例如：當輸入Vin為0~-100mV，輸出為0~5V時，可以取：R11=50K　R12=10K　R13=8.3K　　放大倍數：Kin=-50/10=-5輸入同相放大電路：　　圖六　為輸入同相放大電路接線圖，其放大倍數為：Kin=1+R2/R1

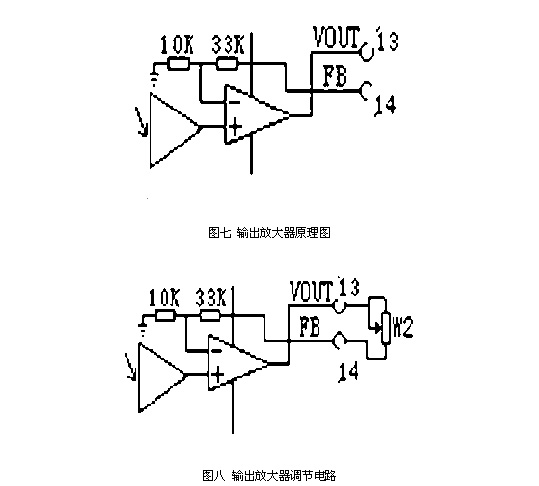

ISO1001 為用戶設計了一個輸出放大器，其原理如圖七所示，FB為放大器的反相輸入端，當13和14腳短接時，輸出放大倍數Kout=1+33/10=4.3，由于隔離放大器部分已有2.35倍的放大倍數，所以，總放大倍數K=4.3*2.35=10.1。　　　當輸入放大器的COM端電壓達不到0.5V時，可以通過輸出放大器調節放大倍數，如圖八　所示，W2可以取1~100K（多圈電位器）。

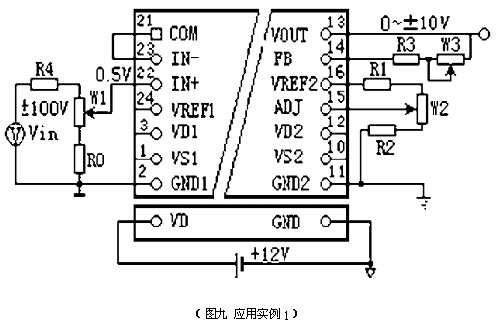

四、典型應用實例　　應用實例1：用隔離放大器直接測量高電壓信號　　輸入：0~±100VDC直流電壓信號　　輸出：0~±10VDC隔離信號　　取R4= 100K　R0=390　W1=200（多圈電位器）　　取R3=39K　W3=10K（多圈電位器）R1=5.1K　R2=2K　W2=2K（多圈電位器）　　當輸入信號較小時可以采用圖六同相放大電路，使輸入放大器的輸出（即COM端電壓）為0.45~0.48V之間，其余與圖九相同。
