傳統有源重低音箱大多采用大阻值電阻自前級取得音頻信號，這樣做不免有造成左、右聲道串擾之慮，有的燒友從功放輸出端取得信號也有缺點。

本文介紹用無線發射方式制作的一款迷你型重低音箱。它適用于音量要求不大的小房間使用。

電路原理：

本音箱采用立體聲發射集成電路BA1404,以76~100MHZ的載波將左、右聲道混合信號發射出去，由調頻接收電路接收，經低通回路送至功放輸入端，驅動揚聲器發聲。用無線傳播方式可省去連接信號線的麻煩，且音箱放置更加隨意。

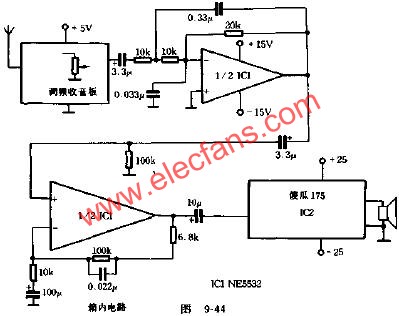

BA1404外圍電路簡單，一裝即成。高度時只需調整L的電感量，使發射頻率與接收電路的頻率相同即可，電路中的L，在5的圓柱體上繞3圈，它與47PF的電容并聯，可使發射頻率在76-~100MHZ之間選取。該發射電路如圖9-43所示；接收電路如圖9-44所示。

功放電路也可采用達華廠的“傻瓜”155或175.

本電路的低通濾波器截止頻率約為150HZ，低音箱采用飛樂牌YD103-33四英寸揚聲器。其音箱尺寸如圖9-45所示。

如采用較大音箱，低音效果會更好。

與之配合的前置音箱，可用有源音箱，如迪波2000音箱，或自己制作。本文采用了飛樂廠生產的小型音箱，該音箱采用橢圓型全頻帶喇叭，其頻響在150~15000HZ，標稱功率為2*5W，可用TDA1521等集成功放推動。
