ISO1O0電橋隔離放大電路圖

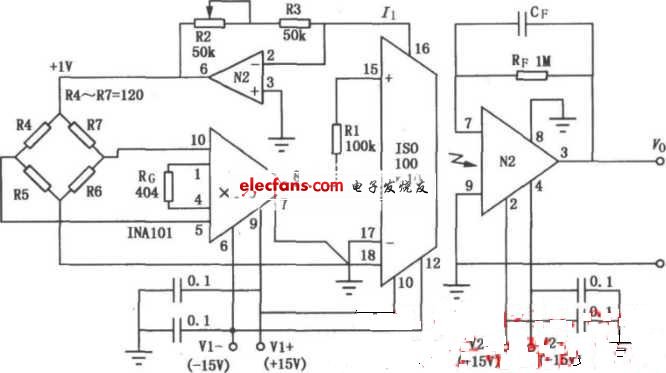

　如圖是ISO100在精密電橋隔離主放大電路中的應用。電橋輸出0～-l0mV的單極性信號，先經INA101高精度儀表放大器放大100倍，然后經100kΩ電阻Rl送至ISO100的單極性輸入端，為保證ISO100的線性工作，儀表放大器INA101的輸出必須低于-2mV的負值，由于ISO100處于單極性放大狀態，故其內部的恒流源對放大信號是無用的，這里⑧腳輸出接地，16腳通過精密運放OPA177組成I／U變換電路，在輸出端6腳給出+1V的電壓基準，為電橋供電。由于RF為lMΩ，所以ISO100的放大倍數是10，而總電路的放大倍數為1000。

????ISO1O0電橋隔離放大電路圖對稱重、測壓系統非常有用。

????????????????????????????????????????????????????????????????????????
