LED開路保護電路

LED開路保護電路

LED開路保護

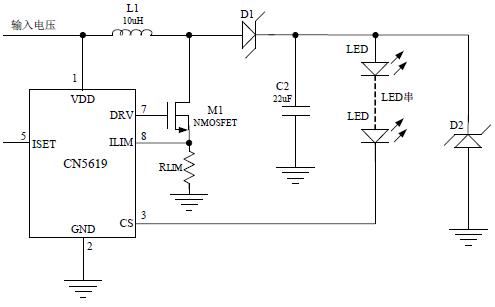

CN5619沒有LED開路保護功能，在實際應用中，應該在輸出端到地之間接一個穩壓二極管做LED開路保護，如圖3所示。在圖3中，二極管D2就是用來做LED開路保護的穩壓二極管。穩壓二極管的擊穿電壓應該大于LED串正常工作時的電壓，以保證在正常工作時，穩壓二極管中沒有電流流過；同時穩壓二極管的擊穿電壓應該小于功率晶體管，整流二極管和輸出電容的額定電壓，以保證在LED開路時不會損壞電路中的元器件。

CN5619?pdf:http://m.xsypw.cn/soft/39/2008/200808127087.html
