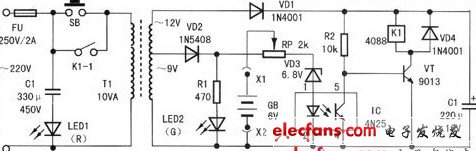

GB為待充電電瓶，平時只要不再使用，就將充電器插頭X1、X2插入手提燈的充電插孔內。按一下啟動按鈕SB，220V交流市電經保險Fu、SB加在電源變壓器T1初級。其次級輸出兩路交流電壓：交流12V經VD1半波整流、C2平滑濾波，使VT導通。繼電器K1吸合，K1-1閉合。此時松手使SB斷開后，充電器仍然工作。圖中，R2是VT的偏置電阻;C1是降壓電容，LED1(紅)為市電電源指示管;啟動完成后，交流9V電壓經VD2整流為電瓶GB充電，LED2(綠)為充電指示管。隨著充電過程的進行，電瓶兩端電壓不斷上升，當升至極限電壓值(約7.5V)時，穩壓管VD3反向擊穿導通，光耦合器4N25①、②腳內發光二極管發光，④、⑤腳內光電管受光后隨之導通，VT基極被下拉(約0V)而失去正偏壓，所以VT截止，K1釋放使K1-1斷開，充電器停止充電，充電指示管LED2熄滅。燈充電器電路：
