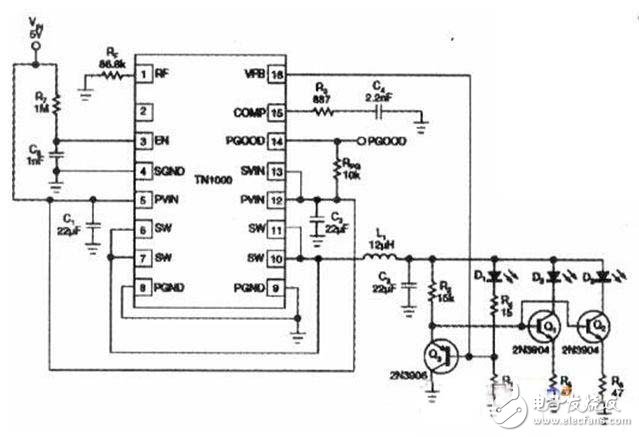

多通道LED驅動電路

　　在通常的直流值流轉換器應用中，控制電路采用由一只電感和一只電容構成的功率級，并通過一個電阻分壓網絡的反饋生成一個經調節的恒定電壓，從而通過電阻分壓器得到一個恒定電流。用一只LED替代反饋分壓網絡中的上方電阻． 即可用一個經調節的恒流馬驅動LED了，流經LED的電流等于直流，直流轉換器的基準電壓除以接地的下方電阻值。雖然這種方法能很好地用于單LED通道， 但它不能用于驅動多個并聯LED通道，因為不匹配的LED壓降會在某個LED通道上消耗掉大多數電流，于是，只能點亮一個LED通道。采用附圖中的電路， 只用一只直流，直流轉換器就可以驅動多個并聯LED通道，它采用增加一個簡單電流鏡的方法，為每個LED通道產生出需要的恒流。

　　附圖中使用的集成電路是TN1000，它是來自Tech，nor半導體公司的lOOmA電流模式步進降壓直流／直流轉換器。步進升壓級包括了一只12μH 電感和一只22μF電容。D1的第一個LED通道驅動電流調節在17mA，它等于集成電路的 0.8V基準電壓除以R1。C3上的電壓被調節到需要支持D1和R4上電壓以及R1上為0.8V的某個電壓值。射極跟隨器Q3驅動Q1和Q2的基極，鏡像 D1的電流為17mA。射極跟隨器Q1和Q2的VBE壓降接近并補償了Q3的VBE壓降，因此R5和R6上的電壓也是一個恒定的0.8V，而D2和D3由 一個恒定17mA驅動。R4設置為讓C3上的電壓足夠高，使Ql和Q2不會飽和。R4值應設定為使C3上的電壓可以支持最高LED電壓與約255mV之 和，以他Q1和Q2遠離飽和區。

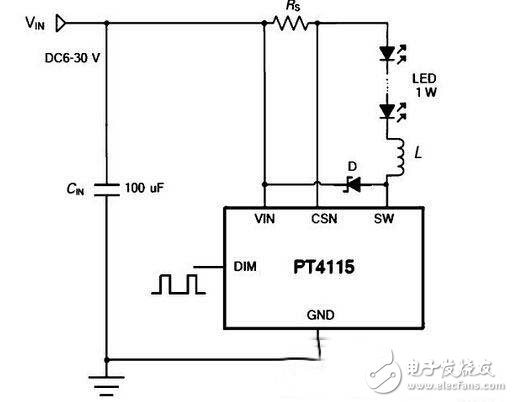

　　LED射燈驅動電路原理

　　V IN 上電時，電感（ L ） 和電流采樣電阻（ RS ）的初始電流為零，LED 輸出電流也為零（見圖2 ）。這時候，內部功率開關導通，SW 的電位為低。電流通過電感（L ）、電流采樣電阻（ RS ）、LED 和內部功率開關從V IN 流到地，電流上升的斜率由V IN、電感（L ） 和LED 壓降決定，在RS 上產生一個壓差VCSN， 當（V IN-VCSN ） 》 115 mV 時，內部功率開關關斷，電流以另一個斜率流過電感（ L ）、電流采樣電阻（R S ）、LED和肖特基二極管（ D ）； 當（ V IN-VCSN ） 《 85mV時，功率開關重新打開，這樣使得在LED 上的平均電流為IOUT = （ 0. 085+ 0. 015） /2 ？RS = 0. 1 /R S.如果不使用調光功能，可使DIM 引腳懸空，這時可輸出設定的最大電流。

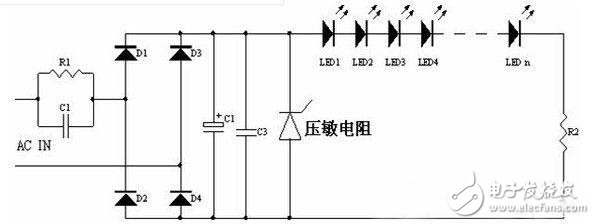

　　電容降壓的 LED 驅動電路圖

　　圖為一個實際的采用電容降壓的 LED 驅動電路。請注意，大部分應用電路中沒有連接壓敏電阻或瞬變電壓抑制晶體管﹐建議連接上﹐因壓敏電阻或瞬變電壓抑制晶體管能在電壓突變瞬間（ 如雷電﹑大用電設備起動等 ）有效地將突變電流泄放﹐從而保護二級關和其它晶體管﹐它們的響應時間一般在微毫秒級 。

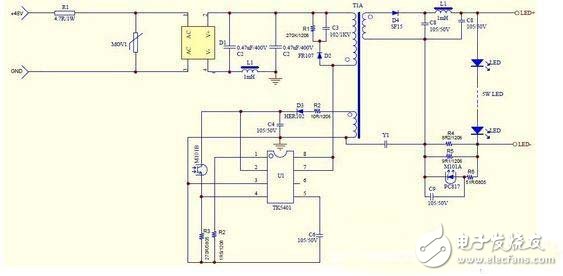

　　5W LED驅動電源電路

　　在目前的LED的電源驅動器中，必須使用電解電容，小型的電解電容壽命只能達到幾千小時。但使用專利IC的驅動器，完全不需要使用電解電容，壽命達到4萬小時以上，是原來驅動器的10倍，而且專利IC驅動器的尺寸小，只有原來面積的四分之一，可輕易的放進LED燈泡內，不必改變原來燈泡的形狀，讓設計更加簡單化，也更能讓用戶接受和喜愛。

　　編輯點評：本文介紹了LED驅動電路，根據LED的優點，其安全的使用方法是采用恒流式驅動，恒流驅動電路特點是：輸出的電流是恒定的，而輸出的直流電壓卻隨著負載阻值的大小不同在一定范圍內變化，負載阻值小，輸出電壓就低，負載阻值越大，輸出電壓也就越高。
