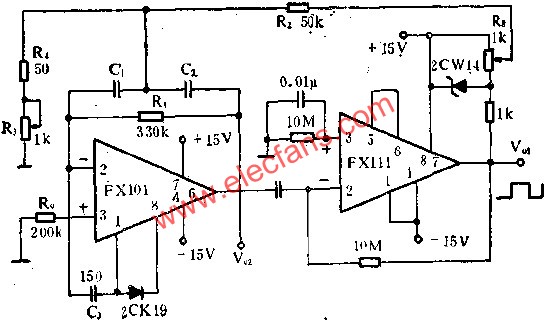

圖中所示是用高性能運放FX101和精密電壓比較器FX111組成的正弦波和矩形波發生器線路.圖示線路只要改變R3,就可以在很寬的范圍內改變振蕩頻率.FX111輸出(V01)為矩形波,通過FX101帶通濾波,FX101輸出(V02)為正弦波,R3(1K)用以調節正反饋量,穩壓管2CW14則用于限制反饋量.
正弦波、矩形波發生器電路圖
