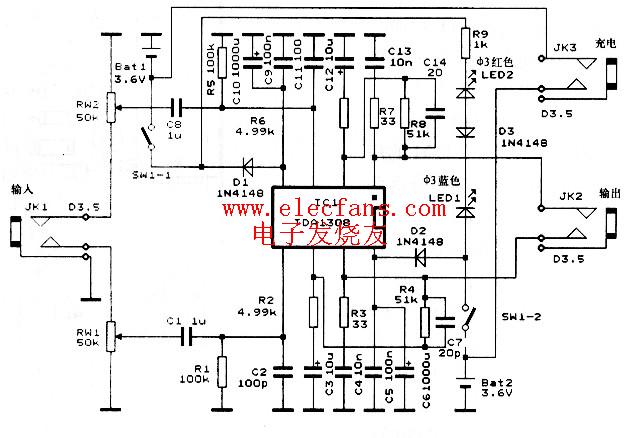

tda1308 HIFI音質應用放大電路,在TDA1308電路的應用參考手冊中，給出一個增益為1的單端供電、負端輸入放大電路，可以變其外圍，把它接成雙端供電的正輸入放大電路，增益為10倍。這樣改進的優點是，取消了輸出電容，拓展了低頻下限，并得到了所需的增益倍數。這個電路與NE5532N構成的10倍線路放大器非常接近，除了增加由R3、C4和R7、C13構成的兩個RC消振網絡以外其余基本相同。放大器采用直流理電池供電，優點可向而知，

音量電位器RW1、RW2采用單連高精密電位器，輸入和輸出插座JK1、JK2使用鍍金的，充電插座JK3使用普通USB接口即可，充電方便。

所有普通電容都使用德國WIMA或ERO產品，耐壓63V，電解電容都用Philips產品，耐壓不限。所有的電阻都采用美國CGW，功率為1/4 W?；蚱渌惛邫n品牌。

LED1裝在面板上，做電源指示燈用，LED2僅僅作穩壓管使用，D1、D2是為了降低電池電壓而加入的，可以選用一般的1N4148，D3也一樣；Bat1和Bat2是兩節小型鋰電池，其標準端電壓為3.6V，電壓范圍在2.7～4.2V之間。指示電路由于串入了LED2和D3，再加上LED1的壓降，當兩節電池的總電壓降落到接近5V時，發光管LED1的亮度就大幅度減低了，指示電池應該充電了。

電源開關也應該使用ALPS等優質自鎖型2×2。鋰電池的型號，可以用手機電池1000MA即可，或者使用18650電池，比AA電池長一點，一節就是3.6V，很不錯，亦可使用AA，AAA充電電池，此時需把D1、D2去掉。由于該放大器的耗電很低，所以充一次電可以使用很長時間。

由于電路以1308為中心對稱，PCB板制作很簡單，體積小，弄個好看的外殼OK了，這樣就制作好了一個可以隨身攜帶的優質HIFI耳機放大器，

耳機阻抗范圍廣，

這個小巧的耳放表現如何呢?這是大家最關心的。筆者沒有更專業的儀器，只用信號發生器和示波器簡單地測試了一下。給耳放接上阻抗250Ω的拜亞動力T931耳機，

調節信號發生器，使其輸出電平為100mV正弦波，在10Hz～80kHz的頻率范圍內，放大器的輸出始終在1V，沒有絲毫衰減，用肉眼看不出任何失真；

從80kHz開始到100kHz，輸出幅度逐漸下降到800mV，仍無失真；超過100kHz，輸出下降較快。然后筆者用400Hz信號，逐漸加大輸入電平，當輸出達到2V時才出現削波失真，此前波形一直完好。
筆者又采用方波信號作進一步測試。輸入100mV/1kHz的方波時，輸出波形非常標準，輸入10kHz/100mV的方波時，可以看到輸出波形的前后沿出現了些許的延遲。整個測試結果令人非常吃驚，表現出其具有優異的性能(注：以上測試是在電池剛充滿電、端電壓在4.2V時測得的結果)。


但是，TDA1308的噪聲電平比不過優質的運放LT1028，大概與AD827、NE5532N接近或稍大，在沒有信號的情況下你仍然可以聽到微弱的噪聲。
