lm567應用電路

一、工作原理
　　為發射電路。電路采用分立器件構成，VT1和VT2以及R1~ R4、C1、C2構成自激多諧振蕩器，超聲發射器件B被聯接在VT1和VT2的集電極回路中，以推挽形式工作，回路時間常由R1、C1和R4、C2確定。超聲發射器件B的共振頻率使多諧振蕩電路觸發。因此，本電路可工作在最佳頻率上。

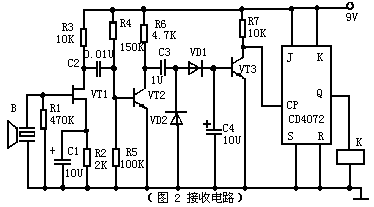

(圖2)為接收電路，結型場效應VT1構成高輸入阻抗放大器，能夠很好地與超聲接收器件B相匹配，可獲得較高接收靈敏度及選頻特性。VT1采用自給偏壓方式，改變R3即可改變VT1的表態工作點，超聲接收器件B將接收到的超聲波轉換為相應的電信號，經VT1和VT2兩極放大后，再經VD1和VD2進行半波整流變?yōu)橹绷餍盘枺蒀3積分后作用于VT3和基極，使VT3由截止變?yōu)閷?dǎo)通，其集電極輸出負脈沖，觸發器JK觸發D，使其翻轉。JK觸發器Q端的電平直接驅動繼電器K，使K吸合或釋放。由繼電器K的觸點控制電路的開關。
　　二、元件選用
　　發射電路中，VT1和VT2用CS9013或CS9014等小功率晶體管，≥100。超聲發射器件用SE05—40T，電源GB采用一塊9V疊層電池,以減小發射器體積和重量。
　　接收電路中，VT1和3DJ6或是3DJ7等小功率結型場效應晶體管。VT2~ VT3用CS9013，≥100。VD1和VD2用IN4148。JK觸發器263B。超聲接收器件用SE05—40R，與SE05—40T配對使用。繼電器K用HG4310型。
　　超聲波遙控電扇變速器
　　一、工作原理

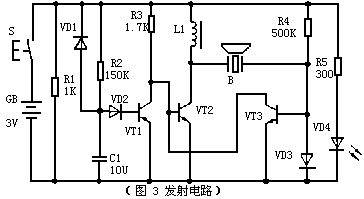

(圖3)為發射電路。它采用的是國產蝙蝠牌FS—A5A型電風扇的遙控發射器。這種發射器具有體積小、耗電省、工作可靠、電路簡單等特點。在使用時，每按一下發射鍵，發射器發出約為500ms的40KHZ的超聲波。發射電路的工作原理如下。

　　VT2和VT3構成直接耦合正反饋振蕩電路，B為40KHz超聲發射器件，并兼振蕩電路反饋先頻元件。因此，此電路可準確地振蕩于超聲發射器件的中心頻率40KHZ。VT1和R2、C1組成500ms延時電路。R1、VD1是C1的放電通路，當按下發射鍵S時，VT2構成的振蕩電路工作，發出超聲波，同時，電源通過R2向C1充電，當C1上的電位充到1.4V時(約經過500ms),VT1導通,VT2基極以及VT3集電極電位下降為0.3V左右,振蕩器停止工作,當松開發射鍵S時,C1通過VD1和R1迅速放電,為下一次發射作好準備.VD3和R4構成發射指示電路,當按發射鍵時,VD3發光。

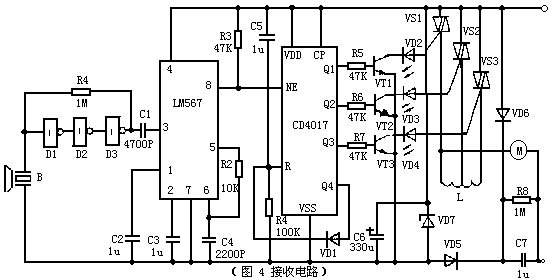

(圖4)為接收電路。CMOS非門D1~ D3由R1偏置為線性放大器，總增益可達60bB以上，由于CMOS電路的輸入阻抗較高，故能夠很好與超聲接收器件匹配。放大后的信號由C1耦合給鎖相環譯碼器LM567的輸入端3腳。當輸入信號的頻率落在其中心頻率上時，LM567的邏輯輸出端8腳由高電平變?yōu)榈碗娖健?br>
　　選頻聲控開關
　　此聲控開關可由一特定音調的(500到2000Hz)聲音來控制任一電器的開或關。由于它有一定的選頻作用，故誤動作的機率小。
　　電路設計為用音頻電信號(達100mV)來控制，其控制信號源可以是電話、收音機、電唱機、錄音機，從其中適當點用屏蔽線引來。如果想用聲波遙控，加一個駐極體話筒和一級前置放大即可。

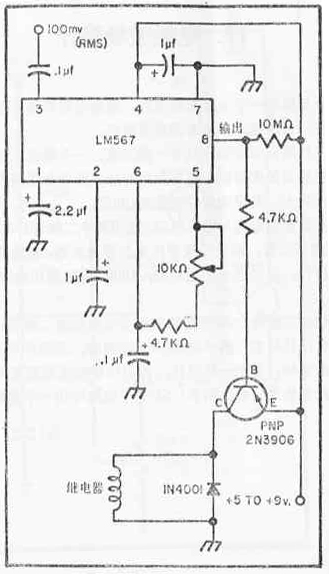

　　本裝置的電路如圖16所示。它的中心器件是一塊拾音集成電路LM567，以及一個50mA的繼電器。
　　一定音調的音頻信號加至LM567的輸入端(3腳)后，經內電路的放大、選頻等處理，在其輸出端8腳輸出低電平(沒有輸入信號時為高電平)。這時，與其相接的一個PNP管(2N3906)導通，使接在集電極電路中的繼電器吸動，從而以其接點去控制被控電器。若用以開機，則使用繼電器的常開、動合接點；若用來關機，則應采用常合、動開式接點。
　　響應頻率決定于接于第5、6腳的電位器和電容器的值，故調整10kΩ電位器可調節其響應頻率。本機可接收的音頻范圍為500～2000Hz。
　　二極管1N4001用以保護晶體三極管。2N3906可以用其它任何型號的中、小功率PNP硅管代替。

　　紅外光電探測器在靜電對靶噴霧中的應用
　　摘 要：詳細介紹了紅外光電探測器，以及用紅外光電探測器探測棉花的位置，實現對靶噴霧的設計。
　　農業是國民經濟的基礎，先進的植保技術是農業生產豐收的保障，現代植物病蟲害防治仍然以化學藥劑防治為主，我國常規施藥方法和施藥器械落后，大量農藥流失到水體、土壤和大氣中，農藥的利用率低，防治成本高，并造成嚴重的環境污染，對某些害蟲防治效果欠佳，先進的施藥方法和施藥器械的研究與開發對我國農業的持續發展,降低生產成本,特別是保護環境具有重要的作用。對靶噴霧是新近發展起來的高效低污染施藥新技術，AGTECH公司研制的“Tree-sense”智能噴霧器采用了“沙漠風暴”中使用的探測敵人坦克的三維圖像傳感器，它能夠根據作物的距離、形狀進行有效噴霧;DURAND WAYLAND公司的“Smart Spray”噴霧器、“Tree-see”噴霧器使用了先進的聲納系統來進行目標的準確定位，這些裝置精度高，但價格昂貴。根據我國國情，我們設計了紅外光電探測器來進行目標的探測，并結合高壓靜電使霧滴帶電，帶電的霧滴作定向運動飛向植株，最后吸附在植株上，其命中率顯著提高。這種紅外探測器研制成本低、靈敏度高、體積小，加上與靜電結合，就會達到與上述系統基本相同的效果。
　　設計思路
　　本文主要講述紅外光電探測器的研制。紅外線是一種不可見光，采用專用的紅外發射管和接收管，可以有效地防止周圍可見光的干擾，進行無接觸探測，不損傷被測物體。該探測器安裝在電動小車上。紅外對靶噴霧主要用在棉花的幼苗期和生長期間，當棉花處于幼苗期時，棉苗分散，對靶容易。當處于生長期時，棉花的莖部有一定的高度，此時采用紅外線照射莖部，通過反射，確定目標。考慮到棉農十分注重田間管理，棉田雜草很少，所以紅外光電探測器受到的干擾很小，可以忽略。

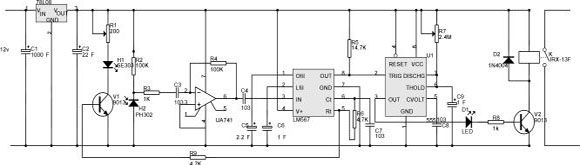

　　圖1 紅外探測器的原理圖架
