現如今各類型放大器的運用領域不斷擴展。在當今科技和通訊高速發展下，各種自動化、智能化儀器裝置對信號的要求越來越高，尤其在一些高精度的領域，對小信號的放大與處理要求更為嚴格。普通的運放存在著本身不可忽略的缺點，用普通的運放設計的放大器一般具有頻帶窄、噪聲系數大、低增益的特點。直流寬帶放大器可以對寬頻帶、小信號、交直流信號進行高增益的放大，廣泛應用于軍事和醫用設備上等高科技領域上，具有很好的發展前景。

　　本文介紹一款以AD603為核心，實現高增益、高精度、低噪聲、增益可控性高的程控直流寬帶放大器。

　　放大器系統組成結構

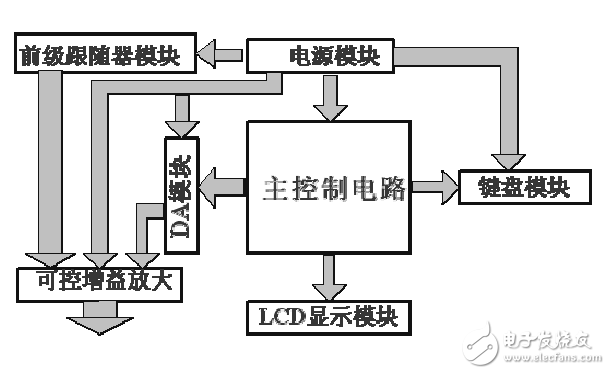

　　本放大器系統由控制器、主放大電路、DA增益控制、鍵盤掃描、液晶顯示及直流穩壓電源六大功能模塊。各模塊間的關系如圖1所示。控制器采用Atmel公司生產MCS51系列的AT89s52單片機，負責對數據的運算處理。DA轉換使用TLC5615，TLC5615是帶有緩沖基準輸入（高阻抗）的10位電壓輸出串型數字-模擬轉換器，器件使用簡單，用單5V電源工作。信號經過IO直接驅動DA芯片工作，進行DA轉換，輸出控制電壓，實現對AD603的增益控制。鍵盤使用常用的4X4鍵盤，采用LCD12864顯示，主要顯示增益值，實現人機信息交換。LCD12864液晶屏是由128*64個像素組成，具有顯示漢字，圖形等功能，使得整個系統顯示界面友好、大方。系統需±5V電源供電，電源采用了由三端穩壓器LM7809和LM7905組成的直流穩壓電源。

　　基于AD603的放大電路介紹

　　1、AD603簡介

　　AD603是一種具有程控增益調整功能的芯片，它是美國ADI公司的專利產品，是一個低噪、90MHz帶寬增益可調的集成運放，如增益用分貝表示，則增益與控制電壓成線性關系，壓擺率為275V/μs。管腳間的連接方式決定了可編程的增益范圍，增益在-11～+30dB時的帶寬為90Mhz，增益在+9～+41dB時具有9MHz帶寬，改變管腳間的連接電阻，可使增益處在上述范圍內。該集成電路可應用于射頻自動增益放大器、視頻增益控制、A/D轉換量程擴展和信號測量系統。

　　2、基于AD603的放大電路工作原理

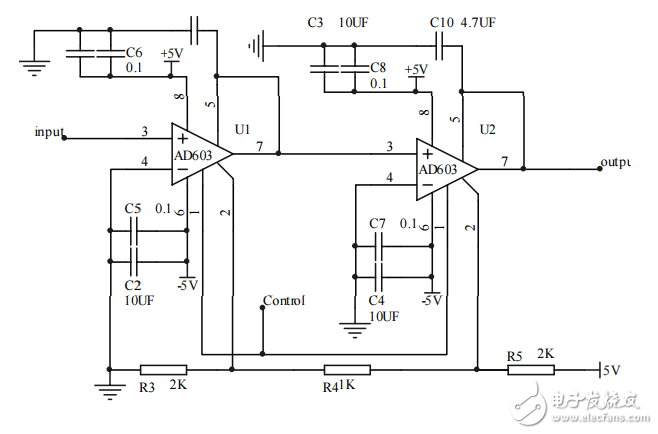

　　AD603的放大電路如上圖所示。AD603由無源輸入衰減器、增益控制界面和固定增益放大器三部分組成。從第3腳輸入的信號經衰減后，由固定增益放大器輸出，衰減量是由加在增益控制接口的電壓決定。增益的調整與其自身電壓值無關，而僅與其差值Vg（1腳和2腳的電壓差）有關，由于控制電壓1腳和2腳的輸入電阻高達50MΩ，因而輸入電流很小，致使片內控制電路對提供增益控制電壓的外電路影響減小。當第7和第5兩管腳的連接不同電阻時，其放大器的增益范圍也不一樣，當兩腳短接時，增益為40Vg+10，Vg在-500mV～500mV時的增益范圍在-10dB～30dB，本設計就應用次性能。

　　選用AD603作為主放大器，兩片AD603采用順序級聯形式，充分發揮每一片AD603的增益控制功能。AD603的2腳對地壓降固定，從而1、2腳的電壓差Vg受1腳電壓的控制。AD603的增益可表示為：Gain=40·Vg+10。由此可見，隨著1腳電壓的增加，Vg也增加，則AD603的增益變大，相反，若1腳電壓減小，Vg也減小，則AD603的增益變小，從而使兩級AD603的輸出恒定在某個信號強度上。

　　兩片AD603采用順序級聯模式有利于控制精度和信噪比的提高。而順序級聯模式要求在放大信號時先啟用第一片AD603的增益，用盡后再用第二片的增益。由AD603的增益計算公式可知，當Vg在-500mV～500mV之間時，其增益在-10～30dB范圍內變化，則兩片AD603的Vg之間應有1V的電壓差，在圖2中可見，即兩片AD603的2腳之間有1V的壓降。將第一片AD603的增益范圍定為-10～30dB，則相應的Vg為-500mV～500mV，而其2腳已固定在2V，故1腳的控制電壓應為1V～2.5V。第二片AD603的增益范圍也應定為-10～30dB，則相應的Vg與第一片AD603相同，而其2腳已固定在3V，故1腳的控制電壓即應為2.5V～3.5V，兩片順序級聯后的總增益范圍為-20～60dB。

　　由以上分析可知，當DA轉換器電壓V從1V到3.5V變化控制1腳時，兩級AD603的總增益將從-20dB～60dB線性增加。

　　由于AD603的輸入阻抗僅為100Ω，要能很好的匹配信號源輸出阻抗，必須加入輸入緩沖部分以提高輸入阻抗。前級電路對整個電路的影響非常大，必須盡量減少噪聲。故應采用高速低噪聲的運放。系統采用高速低噪聲運算放大器OPA642作前級緩沖，它的電源電壓范圍為±4V～±22V，具有40M的帶寬范圍，輸入阻抗可以達到3G，能夠很好的匹配前后級阻抗。這樣信號先進入前級的緩沖級進行了除噪處理，信號緩沖，阻抗匹配后方從AD603的3腳進入，經過兩級AD603放大組合進行放大，電路級間沒有容性元器件，故可以實現對直流交流信號的處理。

　　3、抗干擾措施

　　在進行高頻小信號的放大的時候，頻帶比較寬，當電路工作于較高的頻帶時很容易引起自激等不良現象，因此要采取各種抗干擾措施。本設計抗干擾主要措施如下：第一，在電路布線是應盡可能使數字電路部分與模擬電路部分隔離；第二，信號傳輸屏蔽，信號之間盡量用焊接法，減少用夾子夾或是插拔接頭，信號傳輸使用同軸線，接頭使用SMA接頭；第三，整個系統除信號輸入、輸出接口外全部用金屬外殼屏蔽。

　　系統軟件設計

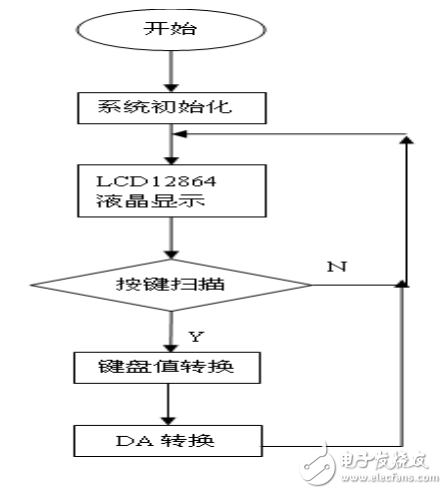

　　系統軟件主要包含了系統初始化程序、LCD12864顯示程序、鍵盤程序、DA轉換程序等。系統初始化程序主要對系統的I\O和液晶顯示的初始化。液晶顯示程序對單片機處理的數據進行顯示處理，實現友好人機界面的信息交換。DA轉換主要將鍵盤輸入的鍵值經過相應的處理以后，轉換成二進制數據輸送給DA芯片的數據口進行轉換，經過轉換后輸出連續可調的模擬電壓，用以控制AD603的1腳電壓，實現程序控制。程序流程如下圖所示。

　　總結

　　本文所描述的放大器系統利用數字技術實現增益的步進和預置，放大器的通頻帶在0Hz～10MHz時能穩定輸出，增益范圍在-20dB到60dB內可以實現連續和步進可調，增益誤差小于1dB，放大器噪聲小于20mV。放大器具有寬頻帶、低噪聲、高增益、高抗干擾、性能穩定。系統控制簡單，界面友好，已投入使用。
