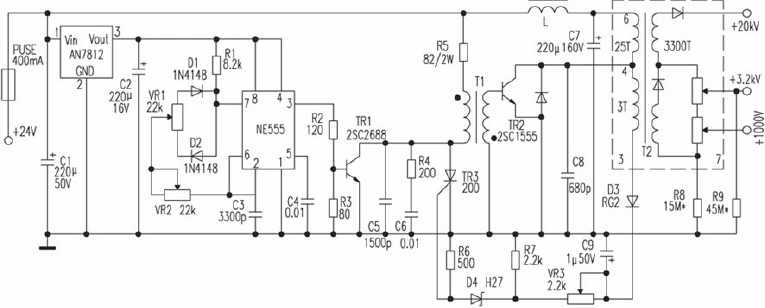

24V伏供電的CRT高壓電源電路圖

一些照相機ＣＲＴ使用１１．４ｃｍ（４．５英寸）純平面ＣＲＴ作為顯示部件，其高壓部件的陽極電壓為＋２０ｋＶ，聚焦極電壓為＋３．２ｋＶ，加速極電壓為＋１０００Ｖ，高壓部件供電為直流２４Ｖ。以下電路是為替換維修這些顯示器的高壓部件而設計（電路選自網絡文章，原作者不詳）。該電路的設計也可為其他升壓電路設計提供參考。

　　基本原理：ＮＥ５５５構成脈沖發(fā)生器，調節(jié)電位器ＶＲ２可使之產生頻率為２０ｋＨｚ左右的脈沖，電位器ＶＲ１調脈寬。ＴＲ１為推動級，脈沖變壓器Ｔ１采用反極性激勵，即ＴＲ１導通時ＴＲ２截止，ＴＲ１截止時ＴＲ２導通，Ｄ３、Ｃ９、ＶＲ３、Ｒ７及Ｄ４、Ｒ６、ＴＲ３組成高壓保護電路。ＶＲ２用于調頻率，調節(jié)ＶＲ２可調整高壓大小。
　?。郑遥策x用精密可調電阻。Ｔ２可選用彩電行輸出變壓器變通使用。筆者選用的是東洋ＳＥ－１４３８Ｇ系列３５ｃｍ（１４英寸）彩電的行輸出變壓器，采用此變壓器陽極電壓可達２０ｋＶ，再適當選?。遥傅淖柚凳辜铀贅O電壓為＋１０００Ｖ、Ｒ９的阻值使聚焦極電壓為＋３．２ｋＶ即可。整個部件采用鋁盒封裝，鋁殼接地，這樣可減少對電路干擾。
