輸出功率20W的多路輸出DVD電源電路

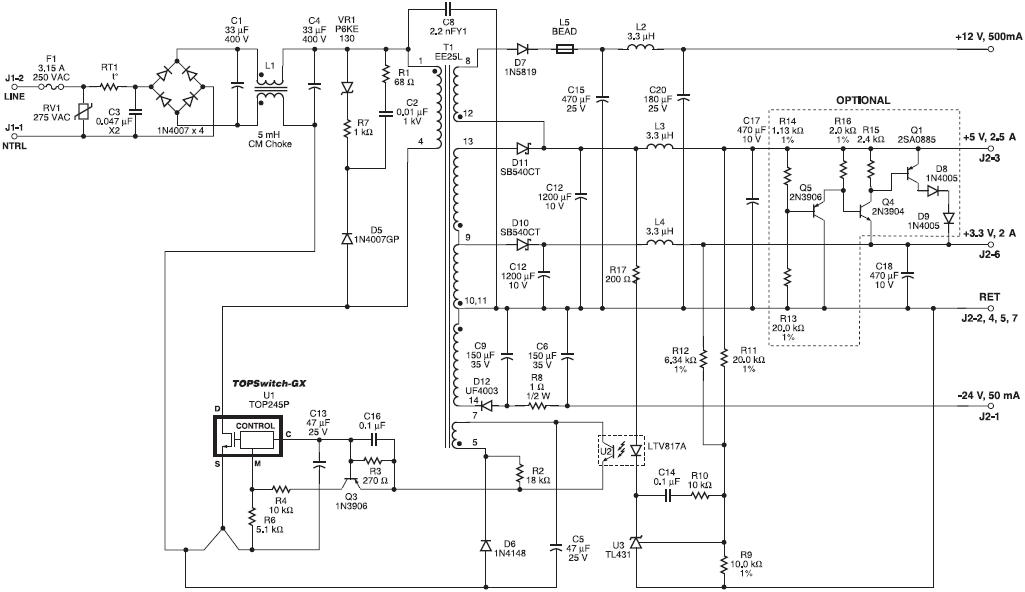

圖1中采用TOP245P的設計非常適合于DVD及機頂盒的應用。P封裝省去了散熱器，且在50 °C的環境溫度下能提供20 W／峰值25 W的輸出功率。利用M引腳的功能通過外部電路對限流點進行編程以及遙控開／關機（禁止），可以在輕載和空載情況下實現電流模式操作，從而降低了開關頻率。電流模式控制由元件R2、Q3、R3、C16、R4 和 R6來實現。

大于2 mA（U1的供電電流）的反饋電流對Q3進行正向偏置并上拉R6，這樣就調整了M引腳的拉出電流，允許輸出電壓反饋環路對初級開關電流加以控制。電阻R6設定最大限流點，而R2和C16提供了斜波補償。電阻R4確保電流不會流進M引腳，令M引腳實現線電壓檢測功能。
當負載減小時，流出M引腳的電流降低，直到M引腳達到禁止閾值為止。此時電源工作在25％的限流點，降低了開關頻率以維持輸出穩壓。這樣就大大降低了開關損耗，維持了很高的待機效率，同時也降低了空載功耗。
