處理器控制電源開關電路

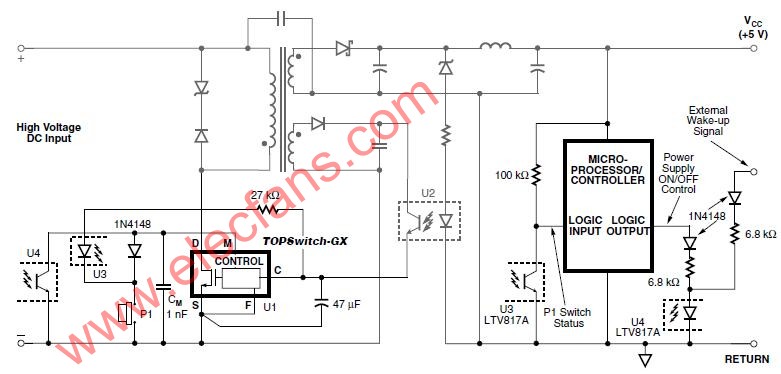

在打印機等應用中，可以用受微處理器控制的廉價瞬時接觸開關來實現TOPSwitch-GX的電源通斷。利用TOPSwitch-GX的低功耗遠程關斷特性，用很少幾個外圍元件就可以輕易地實現此功能，如圖45所示。按鈕式瞬時接觸開關P1被用戶關閉時，光耦U3被激活并通知微處理器。電源處于初始關斷狀態時（M腳懸空），閉合P1將通過一個二極管使TOPSwitch-GX的M引腳和源極引腳短接，接通電源(遠程開)。當次級輸出電壓VCC確立后，微處理器被激活并通過由光耦U3輸出驅動的開關狀態輸入得知P1已閉合，此時它通過光耦U4發出使電源保持接通狀態的控制信號。如果用戶再次按下開關P1發出關斷命令，微處理器通過光耦U3檢測到此信號后，啟動產品特定的關斷程序。例如在噴墨打印機中，關斷程序可能包括將打印頭安全地停在存儲位置。在帶有磁盤驅動的產品中，關斷程序可能包括保存數據或設置存儲到磁盤上。當關斷程序結束、電源可安全關斷后，微處理器通過將光耦U4關斷來釋放M腳。如果手動開關和光耦U3、U4距M引腳的距離較遠，則需要用一個電容CM來防止在M引腳開路時將噪聲耦合到引腳中。

電源也可通過用邏輯信號驅動光耦合器U4的輸入LED，用本地局域網或串口／并口來遠程接通。有時通過電纜傳送一系列邏輯脈沖（例如由電纜的交流耦合）作為喚醒信號比直流邏輯電平更容易實現。在這種情況下，可以用簡單的RC濾波器來產生驅動U4的直流電平信號（圖45中未顯示）。此遠程接通特性方便計算機根據需要喚醒打印機、掃描儀、外部調制解調器、磁盤驅動器等外設。為了節電，外設通常設計為一段時間沒有使用后自動關斷。

除了使用最少的元器件外，TOPSwitch-GX在此類應用中還具有許多技術性的優勢：
1. 關斷模式時幾乎不消耗能量：110 VAC時通常為80 mW，230 VAC時為160 mW。TOPSwitch-GX的關斷模式功耗特別低而外部電路也不消耗高壓直流輸入上的電流（M、L或X腳開路）。
2. 可以使用廉價的、低電壓／電流的瞬時接觸開關。
3. 瞬時接觸開關無需去抖動電路。在接通期間，電源的啟動時間（通常為10到20 ms）與微處理器的初始化時間起到去抖動濾波器的作用，保證只有當開關被按下至少達到上述時間才允許接通。在關斷期間，微處理器在檢測到開關的第一次閉合時開始關斷程序，其后的開關反彈則不起作用。如果有必要，微處理器可以用軟件實現關斷時的開關去抖動，或用濾波電容作為開關狀態輸入。
4. 由于M引腳電流提供內部流限，光耦U4輸出工作無需外部流限電路。
5. 無需用連接到輸入直流電壓線的高壓電阻為初級的外部電路供電。甚至U3的LED電流也可由控制引腳提供。這不僅節省了元件，簡化了電路布局，還消除了開關狀態時由高壓電阻引起的功率損耗。
6. 堅固耐用的設計：不含有會被瞬態意外觸發的開關鎖存，而是由次級端的微處理器使電源保持接通狀態。
