固定正電壓輸出應用電路

固定正電壓輸出應用電路

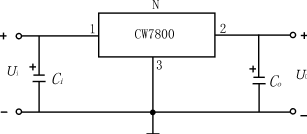

圖固定正電壓輸出應用電路

固定輸出穩壓電源的基本電路如圖所示，圖中的Ui是整流濾波以后的未經穩壓的輸入電壓、Uo是穩壓電源的輸出電壓，輸出電容Ci一般情況下不接，但當集成穩壓器遠離整流、濾波電路時應接入1個0.33μF的電容器，它的作用是改善紋波和抑制輸入的瞬時過電壓，保證CW7800的輸入與輸出間的電壓差不會超過允許值。輸出電容Co一般不采用大容量的電解電容器，只要接入0.1μF的電容器便可以改善負載的瞬態響應。但是，為了減小輸出紋波電壓，有時在輸出端并聯1只大容量電解電容器，會取得較好的效果。然而，這樣將隨之產生一種弊病：一旦CW7800的輸入端出現短路時，輸出端上的大電容器上儲存的電荷將通過集成穩壓器內部電路調整管的發射極與基極PN結泄放，因大容量電容器釋放能量較大，會造成集成穩壓器內部調整管的損壞。為了防止這一點，可在CW7800的輸入與輸出端之間跨接1個二極管（見圖2），它為Co上電荷的泄放提供了一個分流通路，對集成穩壓器起保護作用。CW7800、CW78M00、CW78L00系列是正輸出電壓穩壓器，但也可用來提供負輸出電壓，電路見圖。
