LT1111的典型應用電路

LT1111的典型應用電路

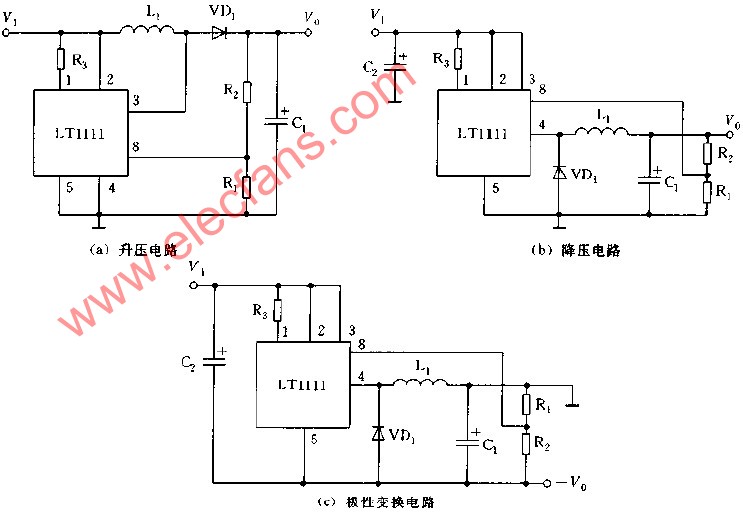

采用LT1111構成的升壓，降壓和極性變換的典型應用電路如圖所示，這幾種方式的輸出電壓都等于Vo=1.25×（1+R2/R1）對于極性變換電路是正電壓輸入而負電壓輸出，也可以是負電壓輸入而正電輸出，不過對于負電壓輸出時，上述公式前應加一個負號，在電壓極性變換電路中，輸出電壓的絕對值必須低于6.2V。若要獲得更高的電壓輸出。

閱讀全文

LT1111(6984) LT1111(6984)

LT1111引腳圖及其功能

LT1111是一種微功耗、多功能DC-DC變換器IC。LT1111由基準電壓源、電壓比較器、振蕩器、驅動器、開關管組成。

2012-01-06 11:31:55

4219

LT1111的管腳配置和內部結構框圖

LT1111的管腳配置和內部結構框圖

2009-10-27 11:13:51

1078
