低壓差、高效率穩壓可調電源電路

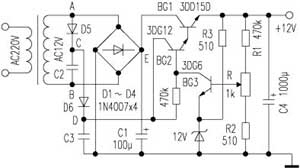

電路見下圖。它是利用倍壓整流電路來提供驅動電路所需的工作電壓，使調整管（ＢＧ１）兩端電壓差降低到接近它的飽和壓降，從而使調整管功耗降低，大大提高了穩壓器的效率。

常規串聯型穩壓電源的不足之處，在于調整管的驅動工作電壓必須高于輸出電壓，這就導致調整管ｃ、ｅ極壓差較大，因此損耗相當一部分的電源功率，降低了效率。例如某黑白電視機的１２Ｖ穩壓電源輸出電流為１Ａ左右，調整管壓降為７．５Ｖ，則調整管上功率損耗達７．５Ｗ。不但效率較低，而且成為一個熱源，要用大面積散熱器對調整管進行散熱。針對以上不足，筆者設計了一個高效串聯型穩壓電源，供大家參考。

為了提高電路效率，Ｅ點電壓取得較低，一般比輸出電壓Ｖ０高出１Ｖ即可，但是必須做到交流電源電壓最低時也得保證ＶＥ＞Ｖ０＋１Ｖ，否則不能獲得額定輸出電壓。
