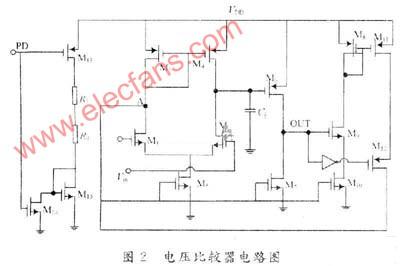

電壓比較器電路結構圖

當PD為低電平時。比較器正常工作。當“+”端電壓低于“-”端電壓時，M1的漏電流大于M2的漏電流，多余的電流對電容Cj(此點到地的等效寄生電容)進行充電，M6的柵電壓升高，當|VGS6|

??
M8～M12為電流反饋部分。當比較器輸出高電平時，開關管M9和M12均導通，M11和M8組成電流鏡結構，當M11，M8均處于飽和區時電流鏡正常工作且M11，鏡像M8的漏電流并反饋回A點，以改變比較器負向轉折的閾值電壓VTRP-，達到遲滯的目的。

閱讀全文
